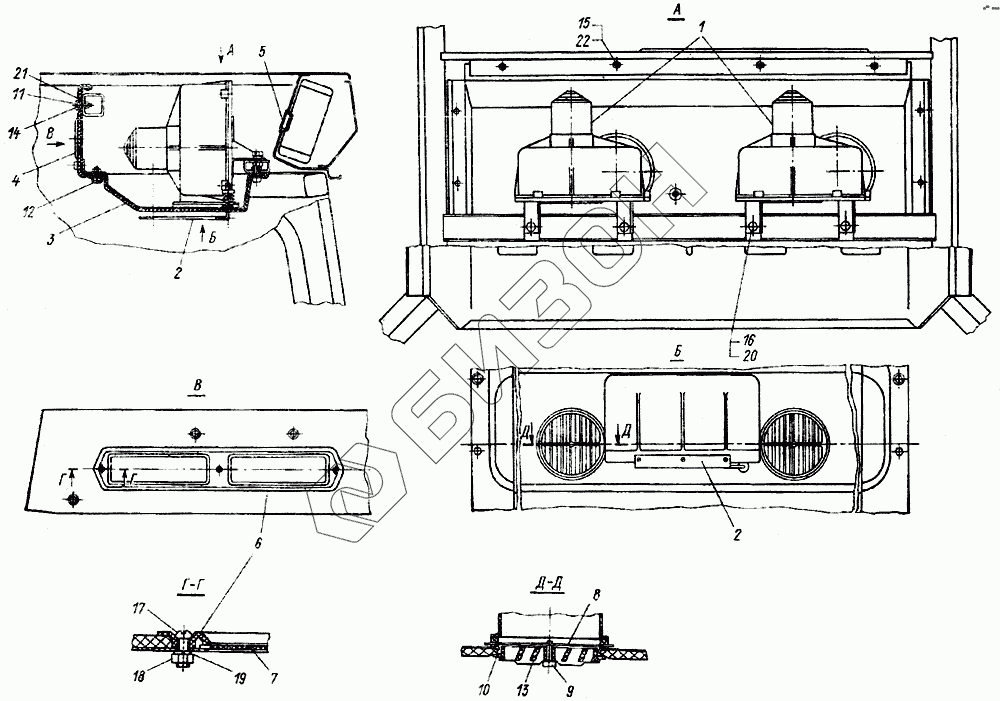

Графический каталог запасных частей к технике: ЛТЗ-55. Система вентиляции
Т40М1-8102800
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Т40М1-8102800 | Т40М1-8102800 | Система вентиляции |
Загрузка ...
|
|
| 1 | Т40М1-8102810 | Вентилятор |
Загрузка ...
|
|
| 2 | Т40М1-8204010 | Козырек |
Загрузка ...
|
|
| 3 | Т40М1-8102820 | Панель |
Загрузка ...
|
|
| 4 | Т40М1-8102830 | Панель |
Загрузка ...
|
|
| 5 | Т40-3805065 | Пробка |
Загрузка ...
|
|
| 6 | 80-8100011 | Крышка |
Загрузка ...
|
|
| 7 | 80-8100012 | Заслонка |
Загрузка ...
|
|
| 8 | 80-8100014 | Стержень |
Загрузка ...
|
|
| 9 | Т40М1-8102303 | Ось |
Загрузка ...
|
|
| 10 | Т40М1-8102314 | Кольцо |
Загрузка ...
|
|
| 11 | А30.04.017 | Колпачок |
Загрузка ...
|
|
| 12 | А30.04.017-01 | Колпачок |
Загрузка ...
|
|
| 13 | 150,95.301 | Воздухораспределитель |
Загрузка ...
|
|
| 14 | М6-6gх16.88.019 | Болт |
Загрузка ...
|
|
| 15 | М8-6gх20.88.019 | Болт |
Загрузка ...
|
|
| 16 | М10-6gх20.88.019 | Болт |
Загрузка ...
|
|
| 17 | В.М6-6gх16.58.019 | Винт |
Загрузка ...
|
|
| 18 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 19 | 6Т65Г06 | Шайба |
Загрузка ...
|
|
| 20 | 100Т65Г06 | Шайба |
Загрузка ...
|
|
| 21 | А.6.01.019 | Шайба |
Загрузка ...
|
|
| 22 | А.8.01.019 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
