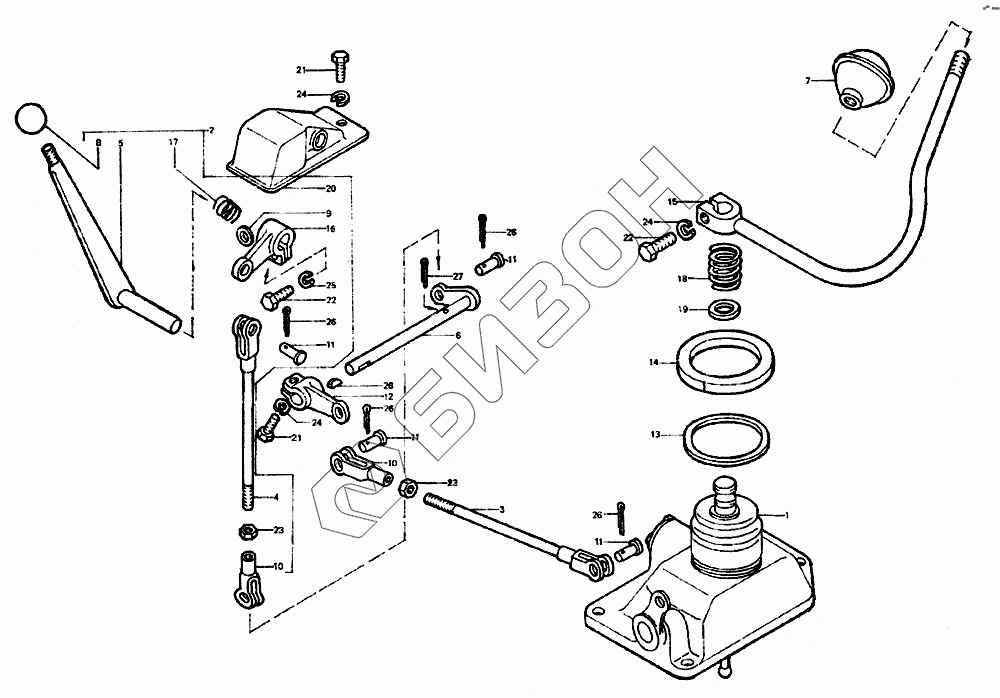

Графический каталог запасных частей к технике: ЛТЗ-55. Управление коробкой передач
Т40М1-1703210-01
1
2
3
4
5
6
7
8
9
10
10
11
11
11
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
23
24
24
24
25
26
26
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Т40М1-1703210-01 | Т40М1-1703210-01 | Управление коробкой передач |
Загрузка ...
|
|
| 1 | Т40М1-1703020 | Механизм переключения передач с блокировкой запуска двигателя |
Загрузка ...
|
|
| 2 | Т40М1-1703240-01 | Рычаг реверса |
Загрузка ...
|
|
| 3 | Т40М1-1703070 | Тяга |
Загрузка ...
|
|
| 4 | Т40М1-1703080 | Тяга |
Загрузка ...
|
|
| 5 | Т40М1-1703230 | Рукоятка с валиком |
Загрузка ...
|
|
| 6 | Т40М1-1703250 | Вал |
Загрузка ...
|
|
| 7 | Д02087-01 | Рукоятка рычага |
Загрузка ...
|
|
| 8 | Д42-1108160-01 | Наконечник |
Загрузка ...
|
|
| 9 | Т40М1-1602017 | Шайба |
Загрузка ...
|
|
| 10 | Т25-1602136-А | Вилка тяги |
Загрузка ...
|
|
| 11 | Т25-1602138 | Палец |
Загрузка ...
|
|
| 12 | Т25-1602143 | Рычаг блокировки |
Загрузка ...
|
|
| 13 | Т40М1-1703015 | Шайба |
Загрузка ...
|
|
| 14 | Т40М1-1703016 | Уплотнитель |
Загрузка ...
|
|
| 15 | Т40М1-1703211 | Рукоятка |
Загрузка ...
|
|
| 16 | Т40М1-1703212 | Рычаг |
Загрузка ...
|
|
| 17 | Т40М1-1703214 | Пружина |
Загрузка ...
|
|
| 18 | Т40М1-1703218 | Пружина |
Загрузка ...
|
|
| 19 | Т40М1-1703219 | Шайба |
Загрузка ...
|
|
| 20 | Т40М1-1703241 | Крышка |
Загрузка ...
|
|
| 21 | М8-6gх20.88.019 | Болт |
Загрузка ...
|
|
| 22 | М10-6gх35.88.019 | Болт |
Загрузка ...
|
|
| 23 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 24 | 8Т65Г06 | Шайба |
Загрузка ...
|
|
| 25 | 100Т65Г06 | Шайба |
Загрузка ...
|
|
| 26 | 2х20.019 | Шплинт |
Загрузка ...
|
|
| 27 | 4х32.019 | Шплинт |
Загрузка ...
|
|
| 28 | 5х7,5 | Шпонка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
