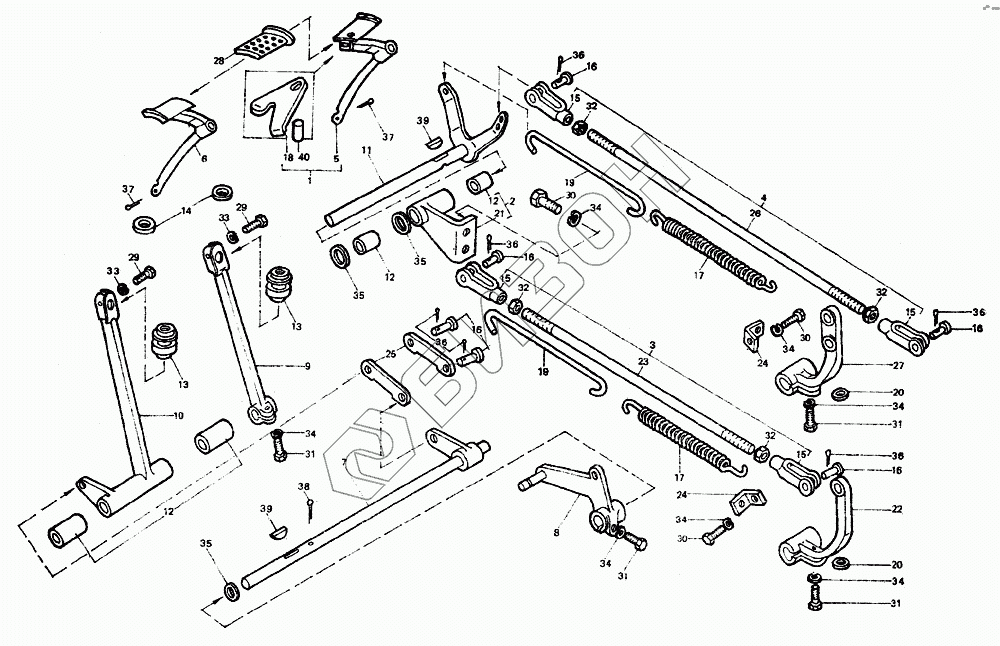

Графический каталог запасных частей к технике: ЛТЗ-55. Управление тормозами
Т40М1-3504560-01
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
13
14
15
15
15
15
16
16
16
16
16
17
17
18
18
19
19
20
20
21
22
23
24
24
25
26
27
28
29
29
30
30
30
31
31
31
31
32
32
32
32
33
33
34
34
34
34
34
34
34
35
35
35
36
36
36
36
36
37
37
38
39
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Т40М1-3504560-01 | Т40М1-3504560-01 | Управление тормозами |
Загрузка ...
|
|
| 1 | Т40М1-3504110 | Педаль правая |
Загрузка ...
|
|
| 2 | Т40М1-3504460-01 | Кронштейн |
Загрузка ...
|
|
| 3 | Т40-3504610-Б | Тяга левая |
Загрузка ...
|
|
| 4 | Т40-3504700 | Тяга правая |
Загрузка ...
|
|
| 5 | Т40М1-3504120 | Педаль правая |
Загрузка ...
|
|
| 6 | Т40М1-3504130 | Педаль левая |
Загрузка ...
|
|
| 7 | Т40S-3504140-В | Валик |
Загрузка ...
|
|
| 8 | Т40S-3504160-В | Рычаг левый |
Загрузка ...
|
|
| 9 | Т40М1-3504170 | Рычаг правый |
Загрузка ...
|
|
| 10 | Т40М1-3504180-01 | Рычаг левый |
Загрузка ...
|
|
| 11 | Т40М1-3504190 | Вал |
Загрузка ...
|
|
| 12 | Т40-1601027-Т | Втулка |
Загрузка ...
|
|
| 13 | Т40М1-1602011 | Уплотнитель |
Загрузка ...
|
|
| 14 | Т40М1-1602017 | Шайба |
Загрузка ...
|
|
| 15 | Т25-1602136-А | Вилка тяги |
Загрузка ...
|
|
| 16 | Т25-1602138 | Палец |
Загрузка ...
|
|
| 17 | 50-1605152 | Пружина |
Загрузка ...
|
|
| 18 | Т40М1-3504012 | Планка |
Загрузка ...
|
|
| 19 | Т40М1-3504015 | Крючок |
Загрузка ...
|
|
| 20 | Т25-3504019 | Шайба |
Загрузка ...
|
|
| 21 | Т25-3504062 | Кронштейн |
Загрузка ...
|
|
| 22 | Т25-3504123-Б | Рычаг левого тормоза |
Загрузка ...
|
|
| 23 | Т25-3504125-В | Тяга левого тормоза |
Загрузка ...
|
|
| 24 | Т40S-3504128 | Кронштейн пружин правого тормоза |
Загрузка ...
|
|
| 25 | Т40М1-3504145 | Пластина |
Загрузка ...
|
|
| 26 | Т40М1-3504224 | Тяга правая |
Загрузка ...
|
|
| 27 | Т40-3525122-Б | Рычаг правый |
Загрузка ...
|
|
| 28 | А13.33.002 | Чехол |
Загрузка ...
|
|
| 29 | М10-6gх30.88.019 | Болт |
Загрузка ...
|
|
| 30 | М12-6gх35.88.019 | Болт |
Загрузка ...
|
|
| 31 | М12х1,25-6gх40.88.019 | Болт |
Загрузка ...
|
|
| 32 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 33 | 100Т65Г06 | Шайба |
Загрузка ...
|
|
| 34 | 120Т65Г06 | Шайба |
Загрузка ...
|
|
| 35 | А.24.02.019 | Шайба |
Загрузка ...
|
|
| 36 | 2х20.019 | Шплинт |
Загрузка ...
|
|
| 37 | 3,2х28.019 | Шплинт |
Загрузка ...
|
|
| 38 | 4х32.019 | Шплинт |
Загрузка ...
|
|
| 39 | 6х10 | Шпонка |
Загрузка ...
|
|
| 40 | 2.8х20 | Штифт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
