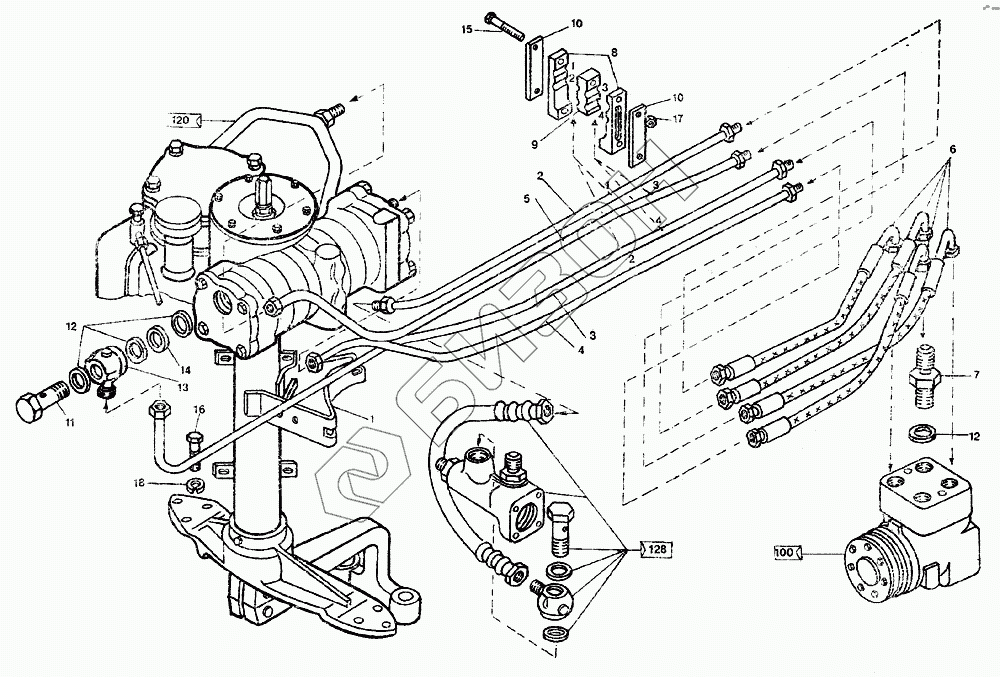

Графический каталог запасных частей к технике: ЛТЗ-55. Усилитель гидрообъемный
Т40S1-3405010
1
1
1
2
2
2
3
3
3
4
4
4
5
6
7
8
9
10
10
11
12
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Т40S1-3405010 | Т40S1-3405010 | Усилитель гидросъемный |
Загрузка ...
|
|
| 1 | Т40S1-3405020-01 | Механизм исполнительный |
Загрузка ...
|
|
| 2 | Т40S1-3405080 | Труба нагнетательная |
Загрузка ...
|
|
| 3 | Т40S1-3405090 | Труба левого поворота |
Загрузка ...
|
|
| 4 | Т40S1-3405100 | Труба правого поворота |
Загрузка ...
|
|
| 5 | Т40S1-3405110 | Труба сливная |
Загрузка ...
|
|
| 6 | 2SТ.8.А0.А3-300W | Рукав высокого давления |
Загрузка ...
|
|
| 7 | Т40S-3405116 | Штуцер |
Загрузка ...
|
|
| 8 | Т40S-3405117 | Зажим |
Загрузка ...
|
|
| 9 | Т40S-3405118 | Колодка |
Загрузка ...
|
|
| 10 | Т40S-3405119 | Накладка |
Загрузка ...
|
|
| 11 | Т25-4616272 | Болт поворотного угольника |
Загрузка ...
|
|
| 12 | Т25-4616273 | Кольцо |
Загрузка ...
|
|
| 13 | Н.036.26.002 | Угольник |
Загрузка ...
|
|
| 14 | Н.036.28.004 | Шайба |
Загрузка ...
|
|
| 15 | М8-6gх55.88.019 | Болт |
Загрузка ...
|
|
| 16 | М14-6gх40.88.019 | Болт |
Загрузка ...
|
|
| 17 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 18 | 140Т65Г06 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
