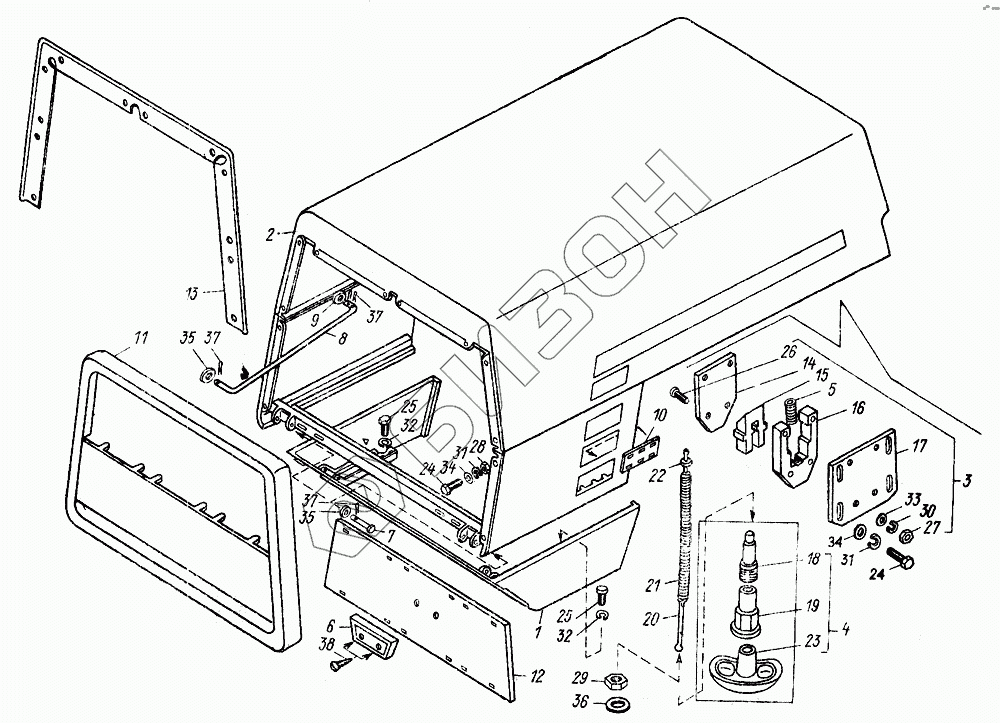

Графический каталог запасных частей к технике: ЛТЗ-55. Установка капота
Т40М1-8402700-01
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
27
28
29
30
31
31
32
32
33
34
34
35
35
36
37
37
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Т40М1-8402700-01 | Т40М1-8402700-01 | Установка капота |
Загрузка ...
|
|
| 1 | Т40М1-8402040 | Низ капота |
Загрузка ...
|
|
| 2 | Т40М1-8402710 | Капот |
Загрузка ...
|
|
| 3 | Т40М1-8402760 | Замок |
Загрузка ...
|
|
| 4 | Т40М1-8402780 | Тяга замка |
Загрузка ...
|
|
| 5 | Т30-3405052-А | Пружина |
Загрузка ...
|
|
| 6 | Т40S-3904235-А-01 | Эмблема |
Загрузка ...
|
|
| 7 | Т40М1-8402011 | Ось петли |
Загрузка ...
|
|
| 8 | Т40М1-8402013 | Стойка |
Загрузка ...
|
|
| 9 | Т40М1-8402019 | Шайба |
Загрузка ...
|
|
| 10 | Т40М1-8402722 | Сетка |
Загрузка ...
|
|
| 11 | Т40М1-8402741-01 | Рамка |
Загрузка ...
|
|
| 12 | Т40М1-8402743 | Сетка |
Загрузка ...
|
|
| 13 | Т40М1-8402745-01 | Окантовка |
Загрузка ...
|
|
| 14 | Т40М1-8402761 | Пластина нижняя |
Загрузка ...
|
|
| 15 | Т40М1-8402762 | Ползун |
Загрузка ...
|
|
| 16 | Т40М1-8402763 | Пластина направляющая |
Загрузка ...
|
|
| 17 | Т40М1-8402764 | Пластина верхняя |
Загрузка ...
|
|
| 18 | Т40М1-8402781 | Стержень |
Загрузка ...
|
|
| 19 | Т40М1-8402782 | Втулка |
Загрузка ...
|
|
| 20 | Т40М1-8402783 | Трос |
Загрузка ...
|
|
| 21 | Т40М1-8402784 | Оболочка |
Загрузка ...
|
|
| 22 | Т40М1-8402791 | Шайба |
Загрузка ...
|
|
| 23 | А13.28.000 | Рукоятка тяги |
Загрузка ...
|
|
| 24 | М6-6gх14.88.019 | Болт |
Загрузка ...
|
|
| 25 | М10-6gх20.88.019 | Болт |
Загрузка ...
|
|
| 26 | В.М5-6gх22.58.019 | Винт |
Загрузка ...
|
|
| 27 | М5-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 28 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 29 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 30 | 5Т65Г06 | Шайба |
Загрузка ...
|
|
| 31 | 6Т65Г06 | Шайба |
Загрузка ...
|
|
| 32 | 100Т65Г06 | Шайба |
Загрузка ...
|
|
| 33 | А.5.01.019 | Шайба |
Загрузка ...
|
|
| 34 | А.6.01.019 | Шайба |
Загрузка ...
|
|
| 35 | А.8.01.019 | Шайба |
Загрузка ...
|
|
| 36 | А.12.01.019 | Шайба |
Загрузка ...
|
|
| 37 | 2х20.019 | Шплинт |
Загрузка ...
|
|
| 38 | 4-4х20.019 | Шуруп |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
