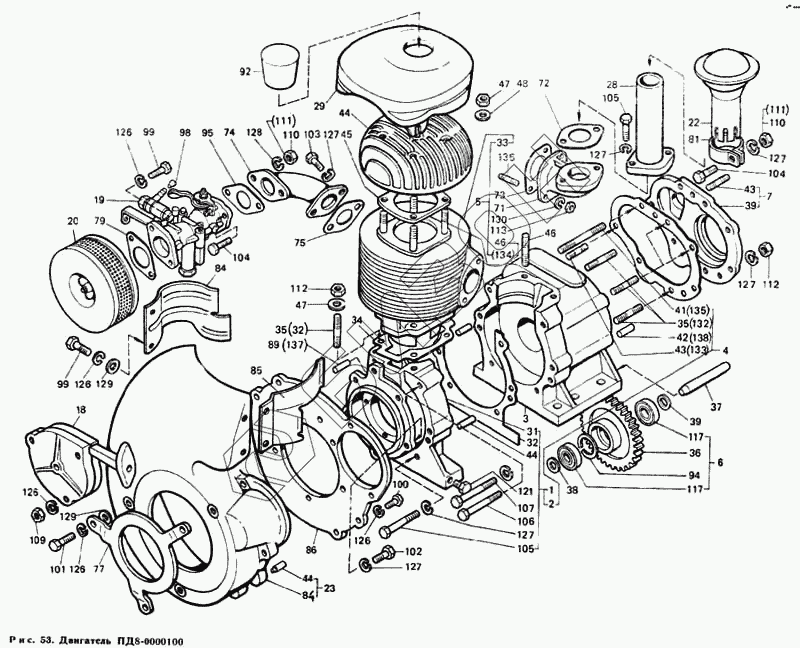

Графический каталог запасных частей к технике: ЛТЗ Т-40М. Двигатель ПД8-0000100
1
1
2
3
4
5
6
7
18
19
20
22
23
28
29
31
32
32
33
34
35
35
36
37
38
39
39
41
42
42
42
42
43
43
44
44
44
46
46
47
47
48
71
72
73
74
75
77
79
84
84
85
86
92
94
95
98
99
99
100
104
104
105
105
106
107
109
109
110
110
111
111
112
112
113
113
117
117
121
126
126
126
126
126
126
126
126
127
127
127
128
129
129
132
133
134
135
135
137
137
138
138
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| ПД8-0000100 | ПД8-0000100 | Двигатель пусковой ПД-8М |
Загрузка ...
|
|
| 1 | ПД8-1002001-1А | Картер |
Загрузка ...
|
|
| 1 | ПД8-1002001-1А | Картер |
Загрузка ...
|
|
| 2 | ПД8-1002001-1АР | Картер |
Загрузка ...
|
|
| 3 | ПД8-1002002-1А | Картер (передняя половина) |
Загрузка ...
|
|
| 4 | ПД8-1002008-1А | Картер |
Загрузка ...
|
|
| 5 | ПД8-1002010 | Цилиндр с патрубком выпускным |
Загрузка ...
|
|
| 6 | ПД8-1002031 | Колесо зубчатое |
Загрузка ...
|
|
| 7 | ПД8-1002050-1 | Крышка картера |
Загрузка ...
|
|
| 18 | ПД8-1022010 | Стартер ручной |
Загрузка ...
|
|
| 19 | К16Л-1107010 | Карбюратор К-16Л |
Загрузка ...
|
|
| 20 | ПД8-1109012 | Воздухоочиститель |
Загрузка ...
|
|
| 22 | ПД8-1201010 | Глушитель |
Загрузка ...
|
|
| 23 | ПД8-1308009 | Корпус вентилятора |
Загрузка ...
|
|
| 28 | ПД8-1008190 | Труба выпускная |
Загрузка ...
|
|
| 29 | ПД8-1308530 | Кожух вентилятора верхний |
Загрузка ...
|
|
| 31 | ПД8-1002006-1А | Картер (задняя половина) |
Загрузка ...
|
|
| 32 | ПД8-1002016-А | Прокладка картера |
Загрузка ...
|
|
| 33 | ПД8-1002021-1 | Цилиндр |
Загрузка ...
|
|
| 34 | ПД8-1002023 | Прокладка цилиндра |
Загрузка ...
|
|
| 35 | ПД8-1002028-А | Шпилька М8-6gХ20 |
Загрузка ...
|
|
| 36 | ПД8-1002034-А | Колесо зубчатое |
Загрузка ...
|
|
| 37 | ПД8-1002035 | Палец промежуточной шестерни |
Загрузка ...
|
|
| 38 | ПД8-1002036 | Шайба |
Загрузка ...
|
|
| 39 | ПД8-1002051-1 | Крышка картера |
Загрузка ...
|
|
| 40 | ПД8-1002056 | Прокладка крышки картера |
Загрузка ...
|
|
| 41 | ПД8-1002057 | Шпилька М8-6gХ65 |
Загрузка ...
|
|
| 42 | ПД8-1002239 | Штифт |
Загрузка ...
|
|
| 42 | ПД8-1002239 | Штифт |
Загрузка ...
|
|
| 42 | ПД8-1002239 | Штифт |
Загрузка ...
|
|
| 42 | ПД8-1002239 | Штифт |
Загрузка ...
|
|
| 43 | ПД8-1002058 | Шпилька М8-6gХ25 |
Загрузка ...
|
|
| 43 | ПД8-1002058 | Шпилька М8-6gХ25 |
Загрузка ...
|
|
| 44 | ПД8-1003015 | Головка цилиндра |
Загрузка ...
|
|
| 46 | ПД8-1003546-А | Шпилька М8-6gХ55 |
Загрузка ...
|
|
| 47 | ПД8-1003549 | Шайба специальная |
Загрузка ...
|
|
| 48 | ПД8-1003552 | Гайка |
Загрузка ...
|
|
| 71 | ПД8-1008181-1 | Патрубок выпускной |
Загрузка ...
|
|
| 72 | ПД8-1008186 | Прокладка фланца (выпускной трубы) |
Загрузка ...
|
|
| 73 | ПД8-1008188-1 | Прокладка фланца (патрубка выпускного) |
Загрузка ...
|
|
| 74 | ПД8-1008192-1 | Патрубок впускной |
Загрузка ...
|
|
| 75 | ПД8-1008194 | Прокладка патрубка |
Загрузка ...
|
|
| 77 | ПД8-1022445-Б | Кронштейн |
Загрузка ...
|
|
| 79 | ПД8-1109352 | Прокладка |
Загрузка ...
|
|
| 82 | ПД8-1308012 | Корпус вентилятора |
Загрузка ...
|
|
| 84 | ПД8-1308534 | Кожух вентилятора правый |
Загрузка ...
|
|
| 85 | ПД8-1308536-А | Кожух вентилятора левый |
Загрузка ...
|
|
| 86 | ПД8-1308538 | Лист |
Загрузка ...
|
|
| 92 | ПД8-4800200 | Пробка головки цилиндра |
Загрузка ...
|
|
| 94 | Д24078 | Кольцо стопорное |
Загрузка ...
|
|
| 95 | Д24093 | Прокладка карбюратора |
Загрузка ...
|
|
| 97 | Д24123 | Втулка провода высокого напряжения |
Загрузка ...
|
|
| 98 | 75.24.163 | Заглушка отверстия карбюратора |
Загрузка ...
|
|
| 99 | 47 9427 1005 | Болт М6-6gх16.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 100 | Болт М6-6gХ20.58.019 ГОСТ 7798-70 | Болт М6-6gХ20.58.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 104 | Болт М8-6gХ25.56.019 ГОСТ 7796-70 | Болт М8-6gХ25.56.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 104 | Болт М8-6gХ25.56.019 ГОСТ 7796-70 | Болт М8-6gХ25.56.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 105 | Болт М8-6gХ50.56.019 ГОСТ 7795-70 | Болт М8-6gХ50.56.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 106 | Болт М8-6gХ60.56.019 ГОСТ 7795-70 | Болт М8-6gХ60.56.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 107 | Болт М8-6gХ65.56.019 ГОСТ 7795-70 | Болт М8-6gХ65.56.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 109 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | Гайка М6-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 109 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | Гайка М6-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 110 | Гайка М8-6Н.6.019 ГОСТ 2524-70 | Гайка М8-6Н.6.019 ГОСТ 2524-70 |
Загрузка ...
|
|
| 111 | Гайка М8-6Н.8.019 ГОСТ 5915-70 | Гайка М8-6Н.8.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 112 | Гайка М8Х1-6Н.6.01 ГОСТ 2524-70 (или ГОС | Гайка М8Х1-6Н.6.01 ГОСТ 2524-70 (или ГОСТ 5915-70) |
Загрузка ...
|
|
| 113 | Гайка М10-6Н.6.01 ГОСТ 5915-70 | Гайка М10-6Н.6.01 ГОСТ 5915-70 |
Загрузка ...
|
|
| 113 | Гайка М10-6Н.6.01 ГОСТ 5915-70 | Гайка М10-6Н.6.01 ГОСТ 5915-70 |
Загрузка ...
|
|
| 117 | Подшипник 202 ГОСТ 8338-75 | Подшипник 202 ГОСТ 8338-75 |
Загрузка ...
|
|
| 121 | Пробка КГ 1/8".40.019 ОСТ 23.1.117-83 | Пробка КГ 1/8".40.019 ОСТ 23.1.117-83 |
Загрузка ...
|
|
| 126 | Шайба 6 65Г 05 ГОСТ 6402-70 | Шайба 6 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 126 | Шайба 6 65Г 05 ГОСТ 6402-70 | Шайба 6 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 127 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 127 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 128 | Шайба 6Х1,2.04.05 ГОСТ 11371-78 | Шайба 6Х1,2.04.05 ГОСТ 11371-78 |
Загрузка ...
|
|
| 129 | Шайба 6Х0,5.04.05 ГОСТ 11371-78 | Шайба 6Х0,5.04.05 ГОСТ 11371-78 |
Загрузка ...
|
|
| 132 | (ПД8-102028-А) | Шпилька М8Х(1,25-2r/ 1-6g)Х20.56.016 ГОСТ 22038-76 |
Загрузка ...
|
|
| 133 | (ПД8-1002058) | Шпилька М8Х(1,25-2r/1-6g)Х25.56.016 ГОСТ 22036-76 |
Загрузка ...
|
|
| 134 | (ПД8-1003546-А) | Шпилька М8Х(1,25-2r/1-6g)Х55.56.016 ГОСТ 22034-76 |
Загрузка ...
|
|
| 135 | (ПД8-1002057) | Шпилька М8Х(1,25-2r/1-6g)Х 65.56.019 ГОСТ 22038-76 |
Загрузка ...
|
|
| 136 | Шпилька М10Х(2r/1,5-6g)Х20.56.019 ГОСТ 2 | Шпилька М10Х(2r/1,5-6g)Х20.56.019 ГОСТ 22034-76 |
Загрузка ...
|
|
| 137 | (Т28-2403028) | Штифт 5h8Х16 ГОСТ 3128-70 |
Загрузка ...
|
|
| 137 | (Т28-2403028) | Штифт 5h8Х16 ГОСТ 3128-70 |
Загрузка ...
|
|
| 138 | (Д30-1002239) | Штифт 8h8Х22 ГОСТ 3128-70 |
Загрузка ...
|
|
| 138 | (Д30-1002239) | Штифт 8h8Х22 ГОСТ 3128-70 |
Загрузка ...
|
|
| 139 | Пробка КГ 1/8".40.019 ОСТ 23.1.117-83 | Пробка КГ 1/8".40.019 ОСТ 23.1.117-83 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
