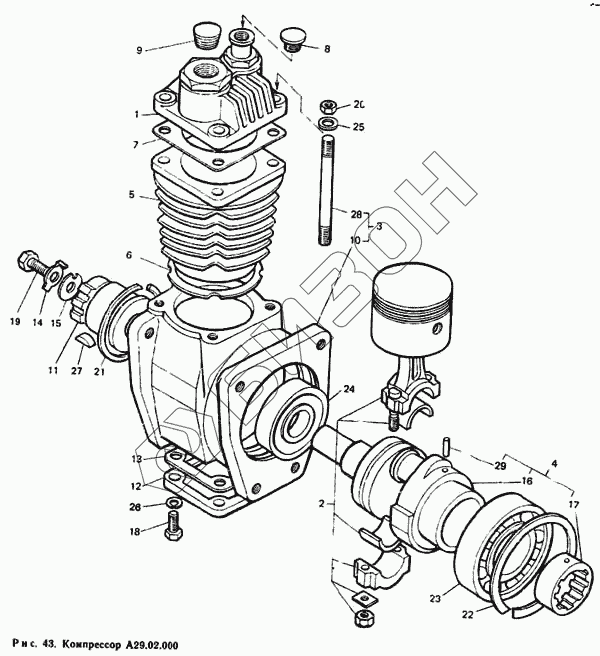

Графический каталог запасных частей к технике: ЛТЗ Т-40М. Компрессор А29.02.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| А29.02.000 | А29.02.000 | Компрессор ТУ 23.1.293-79 |
Загрузка ...
|
|
| 1 | А29.01.050 | Головка цилиндра |
Загрузка ...
|
|
| 2 | А29.01.100 | Поршень и шатун |
Загрузка ...
|
|
| 3 | А29.02.010 | Картер со шпильками |
Загрузка ...
|
|
| 4 | А29.02.040 | Вал коленчатый |
Загрузка ...
|
|
| 5 | А29.01.002 | Цилиндр |
Загрузка ...
|
|
| 6 | А29.01.006 | Прокладка цилиндра |
Загрузка ...
|
|
| 7 | А29.01.008 | Прокладка головки |
Загрузка ...
|
|
| 8 | А29.01.015 | Пробка транспортная для отв. д. 15 |
Загрузка ...
|
|
| 9 | А29.01.021 | Пробка транспортная для отв. К 1.2" |
Загрузка ...
|
|
| 10 | А29.02.001 | Картер |
Загрузка ...
|
|
| 11 | А29.02.002 | Втулка шлицевая |
Загрузка ...
|
|
| 12 | А29.02.003 | Крышка |
Загрузка ...
|
|
| 13 | А29.02.004 | Прокладка крышки |
Загрузка ...
|
|
| 14 | А29.02.005 | Шайба |
Загрузка ...
|
|
| 15 | А29.02.006 | Шайба |
Загрузка ...
|
|
| 16 | А29.02.041 | Вал коленчатый |
Загрузка ...
|
|
| 17 | А29.02.042 | Втулка шлицевая |
Загрузка ...
|
|
| 18 | Болт М8-6gХ20.58.05 ГОСТ 7796-70 | Болт М8-6gХ20.58.05 ГОСТ 7796-70 |
Загрузка ...
|
|
| 19 | Болт М12-6gХ25.88.05 ГОСТ 7796-70 | Болт М12-6gХ25.88.05 ГОСТ 7796-70 |
Загрузка ...
|
|
| 20 | Гайка М8Х1-6Н.8.45.05 ГОСТ 15524-70 | Гайка М8Х1-6Н.8.45.05 ГОСТ 15524-70 |
Загрузка ...
|
|
| 21 | Кольцо 2В72 ГОСТ 13941-86 | Кольцо 2В72 ГОСТ 13941-86 |
Загрузка ...
|
|
| 22 | Кольцо 2В95 ГОСТ 13941-86 | Кольцо 2В95 ГОСТ 13941-86 |
Загрузка ...
|
|
| 23 | Подшипник 112 ГОСТ 8338-75 | Подшипник 112 ГОСТ 8338-75 |
Загрузка ...
|
|
| 24 | Подшипник 60207 ГОСТ 7242-81 | Подшипник 60207 ГОСТ 7242-81 |
Загрузка ...
|
|
| 25 | Шайба 8.04.05 ГОСТ 11371-78 | Шайба 8.04.05 ГОСТ 11371-78 |
Загрузка ...
|
|
| 26 | Гайка 8 65Г 06 ГОСТ 6402-70 | Гайка 8 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 27 | Шпонка 5Х7,5 ГОСТ 24071-80 | Шпонка 5Х7,5 ГОСТ 24071-80 |
Загрузка ...
|
|
| 28 | Шпилька М8х((1,25х2r)/1-6g)х95.109.40х0 | Шпилька М8Х [(1,25Х2r)/1-6g]Х95.109.40Х05 ГОСТ 22038-76 |
Загрузка ...
|
|
| 29 | Штифт 6h8Х12 ГОСТ 3128-70 | Штифт 6h8Х12 ГОСТ 3128-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
