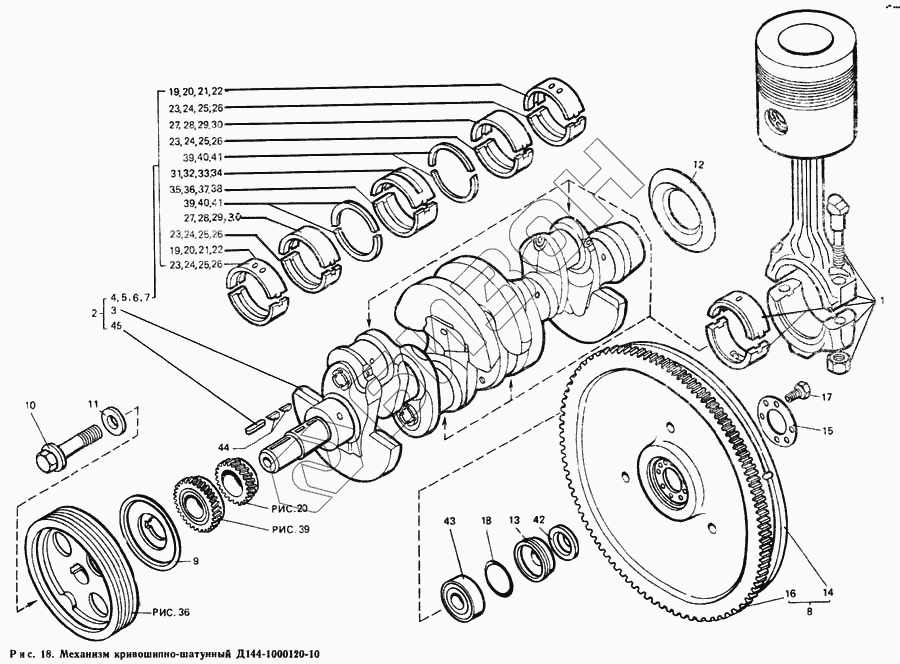

Графический каталог запасных частей к технике: ЛТЗ Т-40М. Механизм кривошипно-шатунный Д144-1000120-10
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
20
20
20
21
21
22
22
23
23
23
23
24
24
24
24
25
25
25
25
26
26
26
26
26
27
27
27
28
28
28
29
30
30
30
31
31
31
32
32
32
33
34
35
35
35
36
36
36
37
38
39
39
39
39
39
40
40
41
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Д144-1000120-10 | Д144-1000120-10 | Механизм кривошипно-шатунный |
Загрузка ...
|
|
| Д144-1000120-10 | Д144-1000120-10 | Механизм кривошипно-шатунный |
Загрузка ...
|
|
| 1 | Д144-1004010-А | Поршень и шатун |
Загрузка ...
|
|
| 2 | Д37М-1005007-Б3 | Вал коленчатый с вкладышами |
Загрузка ...
|
|
| 3 | Д37М-1005011-Б | Вал коленчатый |
Загрузка ...
|
|
| 4 | Д144-1005100-Н1 | Комплект коренных вкладышей |
Загрузка ...
|
|
| 5 | Д144-1005100-Н2 | Комплект коренных вкладышей |
Загрузка ...
|
|
| 6 | Д144-1005100-Р1 | Комплект коренных вкладышей |
Загрузка ...
|
|
| 7 | Д144-1005100-Р2 | Комплект коренных вкладышей |
Загрузка ...
|
|
| 8 | Д144-1005300 | Маховик |
Загрузка ...
|
|
| 9 | Д30-1005085 | Маслоотражатель передний |
Загрузка ...
|
|
| 10 | Д144-1005146 | Болт специальный |
Загрузка ...
|
|
| 11 | Д144-1005162 | Шайба |
Загрузка ...
|
|
| 12 | Д22-1005217-А | Маслоотражатель задний |
Загрузка ...
|
|
| 13 | Д30-1005256 | Гнездо манжеты |
Загрузка ...
|
|
| 14 | Д144-1005315 | Маховик |
Загрузка ...
|
|
| 15 | Д144-1005316-Б4 | Шайба упорная |
Загрузка ...
|
|
| 16 | Д22-1005332 | Венец зубчатый маховика |
Загрузка ...
|
|
| 17 | Д144-1005336-Б3 | Болт крепления маховика |
Загрузка ...
|
|
| 18 | Т28-3401047 | Кольцо уплотнительное |
Загрузка ...
|
|
| 19 | А23.01-7806-А (Н1) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 19 | А23.01-7806-А (Н1) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 19 | А23.01-7806-А (Н1) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 20 | А23.01-7806-А-04 (Н2) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 20 | А23.01-7806-А-04 (Н2) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 20 | А23.01-7806-А-04 (Н2) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 21 | А23.01-7806-А-05 (Р1) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 22 | А23.01-7806-А-06 (Р2) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 22 | А23.01-7806-А-06 (Р2) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 23 | А23.01-7807-А (Н1) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 23 | А23.01-7807-А (Н1) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 23 | А23.01-7807-А (Н1) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 24 | А23.01-7807-А-04 (Н2) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 24 | А23.01-7807-А-04 (Н2) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 24 | А23.01-7807-А-04 (Н2) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 25 | А23.01-7807-А-05 (Р1) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 26 | А23.01-7807-А-06 (Р2) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 27 | А23.01-7808-А (Н1) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 27 | А23.01-7808-А (Н1) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 27 | А23.01-7808-А (Н1) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 28 | А23.01-7808-А-04 (Н2) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 28 | А23.01-7808-А-04 (Н2) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 28 | А23.01-7808-А-04 (Н2) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 29 | А23.01-7808-А-05 (Р1) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 30 | А23.01-7808-А-06 (Р2) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 31 | А23.01-7809-А (Н1) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 31 | А23.01-7809-А (Н1) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 31 | А23.01-7809-А (Н1) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 32 | А23.01-7809-А-04 (Н2) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 32 | А23.01-7809-А-04 (Н2) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 32 | А23.01-7809-А-04 (Н2) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 33 | А23.01-7809-А-05 (Р1) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 34 | А23.01-7809-А-06 (Р2) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 35 | А23.01-7810-А (Н1) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 35 | А23.01-7810-А (Н1) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 35 | А23.01-7810-А (Н1) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 36 | А23.01-7810-А-04 (Н2) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 36 | А23.01-7810-А-04 (Н2) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 36 | А23.01-7810-А-04 (Н2) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 37 | А23.01-7810-А-05 (Р1) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 38 | А23.01-7810-А-06 (Р2) | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 39 | А23.01-9303-А (Н) | Полукольцо упорное |
Загрузка ...
|
|
| 39 | А23.01-9303-А (Н) | Полукольцо упорное |
Загрузка ...
|
|
| 39 | А23.01-9303-А (Н) | Полукольцо упорное |
Загрузка ...
|
|
| 39 | А23.01-9303-А (Н) | Полукольцо упорное |
Загрузка ...
|
|
| 40 | А23.01-9303-А-04 (Р1) | Полукольцо упорное |
Загрузка ...
|
|
| 41 | А23.01-9303-А-05 (Р2) | Полукольцо упорное |
Загрузка ...
|
|
| 42 | 1.1-20х40-1 | Манжета ГОСТ 8752-79 |
Загрузка ...
|
|
| 43 | 60204 ГОСТ 7242-81 | Подшипник |
Загрузка ...
|
|
| 44 | Шпонка 5Х7,5 ГОСТ 24071-80 | Шпонка 5Х7,5 ГОСТ 24071-80 |
Загрузка ...
|
|
| 45 | 47 9189 1347 | Шпонка 2-8Х7Х36 ГОСТ 23360-78 |
Загрузка ...
|
