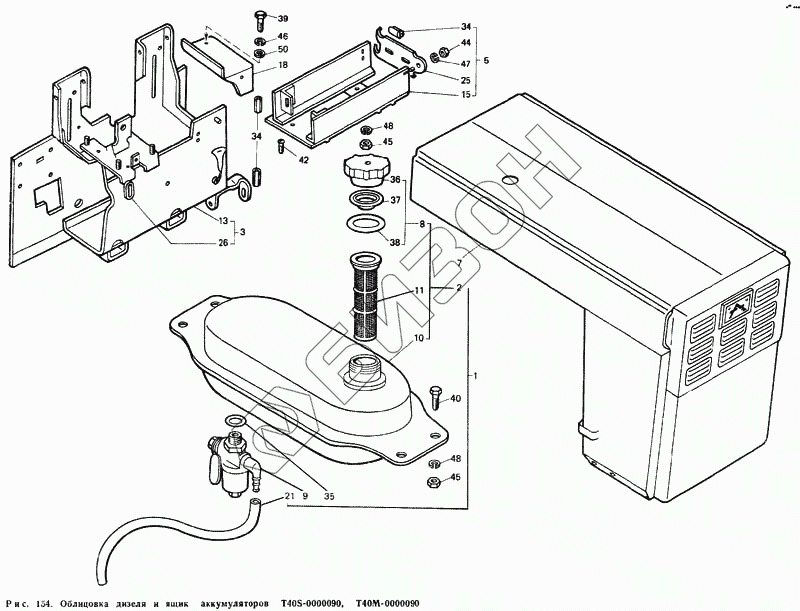

Графический каталог запасных частей к технике: ЛТЗ Т-40М. Облицовка дизеля и ящик аккумуляторов Т40S-0000090, Т40М-0000090
1
2
3
5
7
8
9
10
11
13
15
18
18
21
25
25
26
34
34
35
35
36
37
38
39
39
39
39
40
42
44
44
45
45
46
46
46
46
47
47
48
48
50
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Т40S-0000090 | Т40S-0000090 | Облицовка и ящик аккумуляторов (дизель Д144-34) |
Загрузка ...
|
|
| Т40S-0000090 | Т40S-0000090 | Облицовка и ящик аккумуляторов (дизель Д144-34) |
Загрузка ...
|
|
| Т40М-0000090 | Т40М-0000090 | Облицовка и ящик аккумуляторов (дизель Д144-38) |
Загрузка ...
|
|
| Т40S-0000090 | Т40S-0000090 | Облицовка и ящик аккумуляторов (дизель Д144-34) |
Загрузка ...
|
|
| Т40М-0000090 | Т40М-0000090 | Облицовка и ящик аккумуляторов (дизель Д144-38) |
Загрузка ...
|
|
| 1 | Т40М-1119010 | Бак топливный агрегата пускового |
Загрузка ...
|
|
| 2 | ПД8-1119050-А | Бак топливный |
Загрузка ...
|
|
| 3 | Т40П-3703520 | Ящик аккумулятора |
Загрузка ...
|
|
| 4 | Т25-3703540 | Рамка аккумулятора с планкой |
Загрузка ...
|
|
| 5 | Т40П-3703540-Б | Рамка аккумулятора с планкой |
Загрузка ...
|
|
| 6 | Т40S-8402510 | Капот (476117361506) |
Загрузка ...
|
|
| 7 | Т40М-8402630 | Капот |
Загрузка ...
|
|
| 8 | Л50С31А1 | Пробка топливного бака |
Загрузка ...
|
|
| 9 | КР-12-1305000 | Кран КР-12 |
Загрузка ...
|
|
| 10 | ПД8-1119040-А | Корпус бака |
Загрузка ...
|
|
| 11 | ПД8-1119060-Б | Фильтр топливного бака |
Загрузка ...
|
|
| 13 | Т40П-3703510 | Ящик аккумулятора |
Загрузка ...
|
|
| 14 | Т25-3703550-Е1 | Рамка аккумулятора |
Загрузка ...
|
|
| 15 | Т40П-3703550-Г | Рамка аккумулятора |
Загрузка ...
|
|
| 16 | Т40М-8402600 | Перед и верх капота |
Загрузка ...
|
|
| 17 | Т25-3703670 | Щиток аккумуляторных батарей правый |
Загрузка ...
|
|
| 18 | Т25-3703680 | Щиток аккумуляторных батарей левый |
Загрузка ...
|
|
| 18 | Т25-3703680 | Щиток аккумуляторных батарей левый |
Загрузка ...
|
|
| 21 | ПД8-1119019 | Бензопровод |
Загрузка ...
|
|
| 23 | Т25-3703506-Б | Шайба |
Загрузка ...
|
|
| 23 | Т25-3703506-Б | Шайба |
Загрузка ...
|
|
| 24 | Т25-3703507 | Виброизолятор |
Загрузка ...
|
|
| 24 | Т25-3703507 | Виброизолятор |
Загрузка ...
|
|
| 25 | Т25-3703561 | Планка нажимная |
Загрузка ...
|
|
| 25 | Т25-3703561 | Планка нажимная |
Загрузка ...
|
|
| 26 | Т25-3724264 | Втулка |
Загрузка ...
|
|
| 27 | Т40S-3904235-А | Эмблема |
Загрузка ...
|
|
| 27 | Т40S-3904235-А | Эмблема |
Загрузка ...
|
|
| 28 | Т25-8402011-В1 | Ось петли |
Загрузка ...
|
|
| 28 | Т25-8402011-В1 | Ось петли |
Загрузка ...
|
|
| 29 | Т258402013-В | Стойка |
Загрузка ...
|
|
| 30 | Т25-8402015-Е | Пружина стойки (476117491504) |
Загрузка ...
|
|
| 31 | Т40Т-8402238В | Амортизатор (476117661505) |
Загрузка ...
|
|
| 31 | Т40Т-8402238В | Амортизатор (476117661505) |
Загрузка ...
|
|
| 32 | Т40М-8402582 | Окантовка левая |
Загрузка ...
|
|
| 32 | Т40М-8402582 | Окантовка левая |
Загрузка ...
|
|
| 33 | Т40М-8402583 | Окантовка правая |
Загрузка ...
|
|
| 33 | Т40М-8402583 | Окантовка правая |
Загрузка ...
|
|
| 34 | Т25-6709012-А-05 | Уплотнитель НТ-9 L=30 мм |
Загрузка ...
|
|
| 34 | Т25-6709012-А-05 | Уплотнитель НТ-9 L=30 мм |
Загрузка ...
|
|
| 35 | Д18055-А | Кольцо уплотнительное |
Загрузка ...
|
|
| 35 | Д18055-А | Кольцо уплотнительное |
Загрузка ...
|
|
| 36 | А50240А1 | Пробка топливного бака |
Загрузка ...
|
|
| 37 | А50241А | Колпачок пробки |
Загрузка ...
|
|
| 38 | А50246А1 | Прокладка пробки топливного бака |
Загрузка ...
|
|
| 39 | Болт М6-6gХ14.88.35.019 ГОСТ 7798-70 | Болт М6-6gХ14.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 39 | Болт М6-6gХ14.88.35.019 ГОСТ 7798-70 | Болт М6-6gХ14.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 39 | Болт М6-6gХ14.88.35.019 ГОСТ 7798-70 | Болт М6-6gХ14.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 39 | Болт М6-6gХ14.88.35.019 ГОСТ 7798-70 | Болт М6-6gХ14.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 40 | Болт М10-6gХ20.88.35.019 ГОСТ 7796-70 | Болт М10-6gХ20.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 41 | Болт М12-6gХ45.88.35.019 ГОСТ 7796-70 | Болт М12-6gХ45.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 41 | Болт М12-6gХ45.88.35.019 ГОСТ 7796-70 | Болт М12-6gХ45.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 42 | Винт ВМ10-6gХ22.58.019 ГОСТ 17475-80 | Винт ВМ10-6gХ22.58.019 ГОСТ 17475-80 |
Загрузка ...
|
|
| 43 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | Гайка М6-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 43 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | Гайка М6-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 43 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | Гайка М6-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 43 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | Гайка М6-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 44 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | Гайка М8-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 44 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | Гайка М8-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 45 | Гайка М10 6Н.6.019 ГОСТ 5915-70 | Гайка М10 6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 45 | Гайка М10 6Н.6.019 ГОСТ 5915-70 | Гайка М10 6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 46 | 45 9816 6045 | Шайба 6Т 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 46 | 45 9816 6045 | Шайба 6Т 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 46 | 45 9816 6045 | Шайба 6Т 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 46 | 45 9816 6045 | Шайба 6Т 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 47 | 45 9816 6046 | Шайба 8 Т 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 47 | 45 9816 6046 | Шайба 8 Т 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 48 | 45 9816 6067 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 48 | 45 9816 6067 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 49 | Шайба 12 ОТ 65Г 06 ГОСТ 6402-70 | Шайба 12 ОТ 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 49 | Шайба 12 ОТ 65Г 06 ГОСТ 6402-70 | Шайба 12 ОТ 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 49 | Шайба 12 ОТ 65Г 06 ГОСТ 6402-70 | Шайба 12 ОТ 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 50 | Шайба 6.01.019 ГОСТ 11371-78 | Шайба 6.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 50 | Шайба 6.01.019 ГОСТ 11371-78 | Шайба 6.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 51 | Шайба 8.01.019 ГОСТ 11371-78 | Шайба 8.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 51 | Шайба 8.01.019 ГОСТ 11371-78 | Шайба 8.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 52 | Шуруп 2-4Х16.019 ГОСТ 1144-80 | Шуруп 2-4Х16.019 ГОСТ 1144-80 |
Загрузка ...
|
|
| 52 | Шуруп 2-4Х16.019 ГОСТ 1144-80 | Шуруп 2-4Х16.019 ГОСТ 1144-80 |
Загрузка ...
|
|
| 53 | Шуруп 4-4Х20.019 ГОСТ 1145-80 | Шуруп 4-4Х20.019 ГОСТ 1145-80 |
Загрузка ...
|
|
| 53 | Шуруп 4-4Х20.019 ГОСТ 1145-80 | Шуруп 4-4Х20.019 ГОСТ 1145-80 |
Загрузка ...
|
|
| 54 | Шплинт 2Х20.019 ГОСТ 397-79 | Шплинт 2Х20.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 54 | Шплинт 2Х20.019 ГОСТ 397-79 | Шплинт 2Х20.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 55 | Шплинт 3,2Х18.019 ГОСТ 397-79 | Шплинт 3,2Х18.019 ГОСТ 397-79 |
Загрузка ...
|
