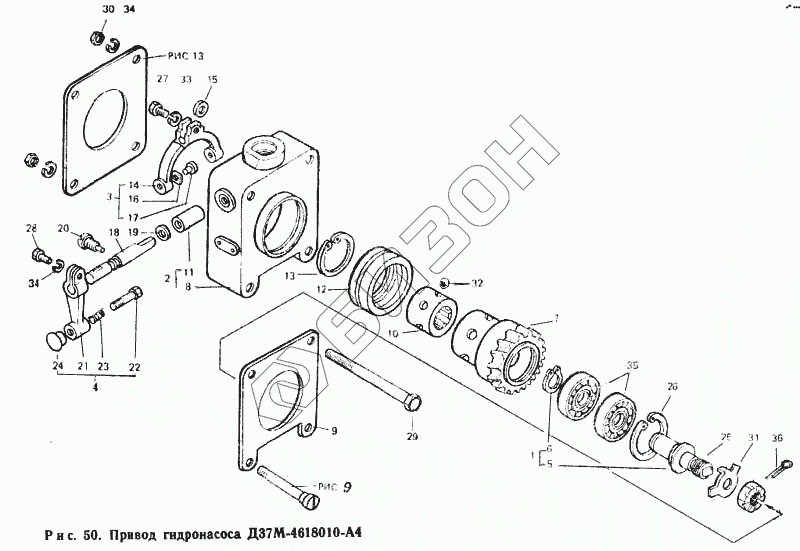

Графический каталог запасных частей к технике: ЛТЗ Т-40М. Привод гидронасоса Д37М-4618010-А4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Д37М-4618010-А4 | Д37М-4618010-А4 | Привод насоса шестеренного |
Загрузка ...
|
|
| Д37М-4618010-А4 | Д37М-4618010-А4 | Привод насоса шестеренного |
Загрузка ...
|
|
| 1 | Д37М-4618031 | Ось шестерни с кольцом |
Загрузка ...
|
|
| 2 | Д37М-4618051-В | Корпус |
Загрузка ...
|
|
| 3 | Д30-4618120-Б2 | Вилка включения гидронасоса |
Загрузка ...
|
|
| 4 | Д30-4618140 | Рычаг включения гидронасоса |
Загрузка ...
|
|
| 5 | Д37М-4618032-Б | Ось шестерни |
Загрузка ...
|
|
| 6 | Д30-4618033-Б | Кольцо стопорное |
Загрузка ...
|
|
| 7 | Д30-4618037-В2 | Шестерня (z=23) |
Загрузка ...
|
|
| 8 | Д37М-4618052-В | Корпус |
Загрузка ...
|
|
| 9 | Д37М-4618053-А | Прокладка корпуса |
Загрузка ...
|
|
| 10 | Д30-4618072-Б | Втулка валика |
Загрузка ...
|
|
| 11 | Д37М-4618082-Б | Втулка |
Загрузка ...
|
|
| 12 | Д30-4618085-Б | Муфта включения гидронасоса |
Загрузка ...
|
|
| 13 | Д30-4618087-В | Кольцо |
Загрузка ...
|
|
| 14 | Д30-4618122-Б | Вилка включения гидронасоса |
Загрузка ...
|
|
| 15 | Д30-4618123 | Шайба шпоночная |
Загрузка ...
|
|
| 16 | Д30-4618124-Б2 | Сухарь вилки |
Загрузка ...
|
|
| 17 | Д37М4618125 | Ось сухаря |
Загрузка ...
|
|
| 18 | Д30-4618126-А | Ось рычага |
Загрузка ...
|
|
| 19 | Д30-4618127 | Кольцо уплотнительное |
Загрузка ...
|
|
| 20 | Д30-4618129 | Винт |
Загрузка ...
|
|
| 21 | Д30-4618142-А | Рычаг включения гидронасоса |
Загрузка ...
|
|
| 22 | Д30-4618145-Б | Фиксатор рычага |
Загрузка ...
|
|
| 23 | 24-4618147 | Пружина фиксатора |
Загрузка ...
|
|
| 24 | 244618148-Б | Ручка фиксатора |
Загрузка ...
|
|
| 25 | Д37М-4618216-А | Шайба замковая |
Загрузка ...
|
|
| 26 | Д30-4618224-Б | Кольцо |
Загрузка ...
|
|
| 27 | 47 9367 0006 | Болт 4М8-6gх20.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 28 | 47 9367 1060 | Болт 4М10-6gх20.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 29 | 47 9315 0117 | Болт 4М10-6gх120.58.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 30 | 47 9613 1002 | Гайка М10-6Н.6.019 ГОСТ 5015-70 |
Загрузка ...
|
|
| 31 | 47 9628 0430 | Гайка М16х1,5-6Н.8.40.019 ГОСТ 5935-73 |
Загрузка ...
|
|
| 32 | 10.319-200 | Шарик ГОСТ 3722-81 |
Загрузка ...
|
|
| 33 | 45 9816 6046 | Шайба 8 Т 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 34 | 45 9816 6067 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 35 | 204 ГОСТ 8338-75 | Подшипник (46121214329) |
Загрузка ...
|
|
| 36 | Шплинт 4Х22.019 ГОСТ 397-79 | Шплинт 4Х22.019 ГОСТ 397-79 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
