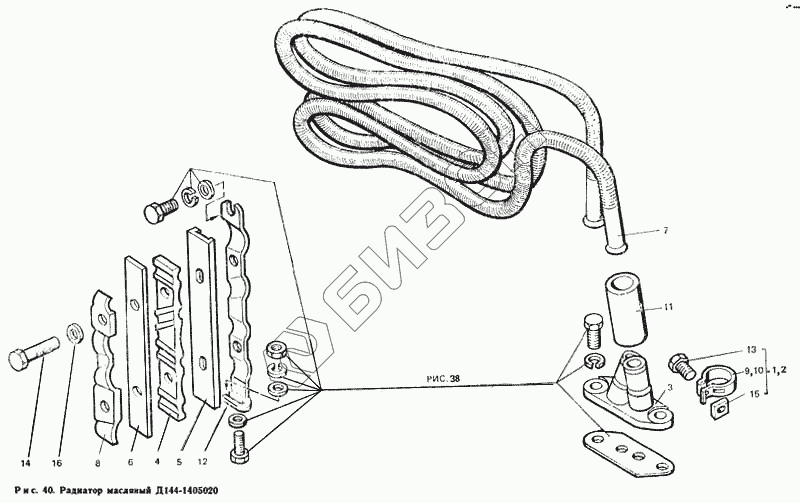

Графический каталог запасных частей к технике: ЛТЗ Т-40М. Радиатор масляный Д144-1405020
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Д144-1405020 | Д144-1405020 | Радиатор масляный |
Загрузка ...
|
|
| 1 | Д120-1405070 | Хомут д. 27,5 |
Загрузка ...
|
|
| 2 | Д120-1405070-10 | Хомут д. 25 |
Загрузка ...
|
|
| 3 | Д144-1405091 | Фланец с трубками |
Загрузка ...
|
|
| 4 | Д37Е-1405013-А | Упор |
Загрузка ...
|
|
| 5 | Д37Е-1405016 | Прокладка кронштейна |
Загрузка ...
|
|
| 6 | Д37Е-1405018 | Прокладка планки |
Загрузка ...
|
|
| 7 | Д144-1405054 | Трубка радиатора |
Загрузка ...
|
|
| 8 | Д37Е-1405064 | Планка |
Загрузка ...
|
|
| 9 | Д120-1405071 | Хомут д. 27,5 |
Загрузка ...
|
|
| 10 | Д120-1405071-10 | Хомут д. 25 |
Загрузка ...
|
|
| 11 | Д144-1405092 | Трубка соединительная |
Загрузка ...
|
|
| 12 | Д37Е-1405202-Б | Кронштейн |
Загрузка ...
|
|
| 13 | 47 9427 1009 | Болт М6-6gх25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 13 | 47 9427 1009 | Болт М6-6gх25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 14 | 47 9317 1021 | Болт 4М8-6gх50.88.35.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 15 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | Гайка М6-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 15 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | Гайка М6-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 16 | 8.02.Ст.3пс.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
