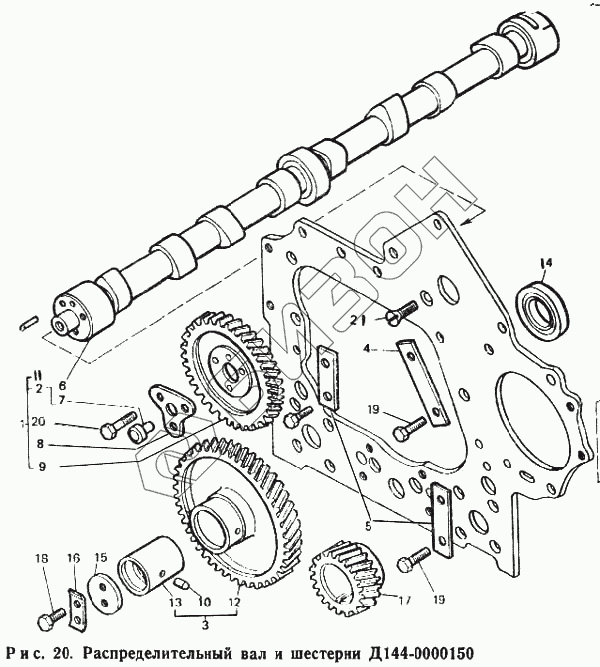

Графический каталог запасных частей к технике: ЛТЗ Т-40М. Распределительный вал и шестерни Д144-0000150
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Д144-0000150 | Д144-0000150 | Распределительный вал и шестерни газораспределения |
Загрузка ...
|
|
| Д144-0000150 | Д144-0000150 | Распределительный вал и шестерни газораспределения |
Загрузка ...
|
|
| 1 | Д37М-1006010-А | Вал распределительный |
Загрузка ...
|
|
| 2 | Д37М-1006020-А | Вал распределительный с упорным подшипником |
Загрузка ...
|
|
| 3 | Д37М-1006240-А8 | Шестерня распределения паразитная (z=51) |
Загрузка ...
|
|
| 4 | Д30-1002185-А | Пластина замковая средняя |
Загрузка ...
|
|
| 5 | Д30-1002194-А | Пластина замковая крайняя |
Загрузка ...
|
|
| 6 | Д37М-1006015-А | Вал распределительный |
Загрузка ...
|
|
| 6 | Д37М-1006015-А | Вал распределительный |
Загрузка ...
|
|
| 7 | Д30-1006025 | Подшипник упорный |
Загрузка ...
|
|
| 7 | Д30-1006025 | Подшипник упорный |
Загрузка ...
|
|
| 8 | Д30-1006027-А2 | Шайба замковая |
Загрузка ...
|
|
| 9 | Д30-1006214-А2 | Шестерня распределения ведомая (z=40) |
Загрузка ...
|
|
| 10 | Д37М-1006216-Б | Штифт |
Загрузка ...
|
|
| 11 | Д30-1006217 | Штифт |
Загрузка ...
|
|
| 12 | Д37М-1006244-А4 | Шестерня паразитная |
Загрузка ...
|
|
| 13 | Д30-1006246-А2 | Втулка паразитной шестерни |
Загрузка ...
|
|
| 14 | Д37М-1006254-А2 | Шайба упорная |
Загрузка ...
|
|
| 15 | Д30-1006255 | Шайба паразитной шестерни упорная |
Загрузка ...
|
|
| 16 | Д30-1006257-А | Шайба замковая |
Загрузка ...
|
|
| 17 | Д30-1006285-А2 | Шестерня распределения ведущая (z=20) |
Загрузка ...
|
|
| 18 | 47 9367 0004 | Болт 4М8-6gх16.88.35.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 19 | 47 9367 0006 | Болт 4М8.6gх20.88.35.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 20 | Болт 4М8-6gХ30.88.35.016 ГОСТ 7796-70 | Болт 4М8-6gХ30.88.35.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 21 | 47 9515 0067 | Винт ВМ8-6gх18.58.016 ГОСТ 17475-80 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
