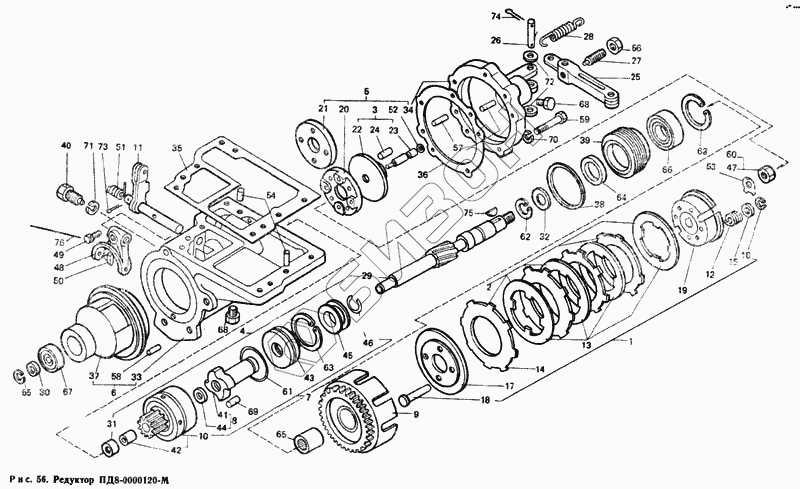

Графический каталог запасных частей к технике: ЛТЗ Т-40М. Редуктор ПД8-0000120-М
1
2
3
3
4
5
6
7
8
9
10
11
12
13
13
14
15
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
54
55
56
57
58
59
60
61
62
63
63
64
65
66
67
68
68
69
70
70
71
72
73
74
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| ПД8-0000120-М | ПД8-0000120-М | Редуктор двигателя |
Загрузка ...
|
|
| 1 | ПД8-1601010-А | Муфта сцепления |
Загрузка ...
|
|
| 2 | ПД8-1601080 | Комплект дисков сцепления |
Загрузка ...
|
|
| 3 | ПД8-1602067 | Шток |
Загрузка ...
|
|
| 3 | ПД8-1602067 | Шток |
Загрузка ...
|
|
| 4 | ПД8-1701050 | Вал редуктора с втулкой |
Загрузка ...
|
|
| 5 | ПД8-1701510-А | Тормозное устройство |
Загрузка ...
|
|
| 6 | ПД8-1701520-Б | Корпус редуктора |
Загрузка ...
|
|
| 7 | ПД8-1701620-А | Привод |
Загрузка ...
|
|
| 8 | ПД8-1701640-1 | Ступица |
Загрузка ...
|
|
| 9 | ПД8-1601011-01 | Барабан |
Загрузка ...
|
|
| 10 | ПД8-1701561-1А | Шестерня с наружной обоймой |
Загрузка ...
|
|
| 11 | ПД8-1702360-А | Валик |
Загрузка ...
|
|
| 12 | ПД8-1601014 | Пружина |
Загрузка ...
|
|
| 13 | ПД8-1601015-Б | Диск сцепления опорный |
Загрузка ...
|
|
| 13 | ПД8-1601015-Б | Диск сцепления опорный |
Загрузка ...
|
|
| 14 | ПД8-1601022-Б | Диск сцепления |
Загрузка ...
|
|
| 15 | ПД8-1601029-А | Шайба опорная |
Загрузка ...
|
|
| 16 | ПД8-1601048 | Сухарь |
Загрузка ...
|
|
| 17 | ПД8-1601057 | Диск нажимной |
Загрузка ...
|
|
| 18 | ПД8-1601063 | Палец пружины сцепления |
Загрузка ...
|
|
| 19 | ПД8-1601064 | Барабан ведомый |
Загрузка ...
|
|
| 20 | ПД8-1602049-А | Диск выключения |
Загрузка ...
|
|
| 20 | ПД8-1602049-А | Диск выключения |
Загрузка ...
|
|
| 21 | ПД8-1602049-Б | Диск выключения |
Загрузка ...
|
|
| 21 | ПД8-1602049-Б | Диск выключения |
Загрузка ...
|
|
| 22 | ПД8-1602059 | Пята |
Загрузка ...
|
|
| 23 | ПД8-1602063-Б | Шток |
Загрузка ...
|
|
| 24 | ПД8-1602064 | Палец |
Загрузка ...
|
|
| 25 | ПД8-1602068 | Рычаг выключения муфты сцепления |
Загрузка ...
|
|
| 26 | ПД8-1602073 | Ось рычага |
Загрузка ...
|
|
| 27 | ПД8-1602076 | Винт регулировочный |
Загрузка ...
|
|
| 28 | ПД8-1602078 | Пружина |
Загрузка ...
|
|
| 29 | ПД8-1701057-1 | Вал редуктора |
Загрузка ...
|
|
| 29 | ПД8-1701057-1 | Вал редуктора |
Загрузка ...
|
|
| 30 | ПД8-1701073 | Кольцо упорное |
Загрузка ...
|
|
| 31 | ПД8-1701074 | Втулка |
Загрузка ...
|
|
| 31 | ПД8-1701074 | Втулка |
Загрузка ...
|
|
| 32 | ПД8-1701494 | Шайба |
Загрузка ...
|
|
| 33 | ПД8-1701512-А | Корпус редуктора |
Загрузка ...
|
|
| 34 | ПД8-1701513-Б | Крышка редуктора |
Загрузка ...
|
|
| 34 | ПД8-1701513-Б | Крышка редуктора |
Загрузка ...
|
|
| 35 | ПД8-1701514 | Прокладка корпуса |
Загрузка ...
|
|
| 36 | ПД8-1701515 | Прокладка |
Загрузка ...
|
|
| 37 | ПД8-1701516 | Кронштейн |
Загрузка ...
|
|
| 38 | ПД8-1701532 | Кольцо уплотнительное |
Загрузка ...
|
|
| 39 | ПД8-1701533 | Гнездо подшипника |
Загрузка ...
|
|
| 40 | ПД8-1701535 | Болт стопорный |
Загрузка ...
|
|
| 41 | ПД8-1701568-1 | Ступица резьбовая |
Загрузка ...
|
|
| 42 | ПД8-1701622 | Вкладыш |
Загрузка ...
|
|
| 43 | ПД8-1701627-1А | Шайба опорная |
Загрузка ...
|
|
| 44 | ПД8-1701642-1 | Вкладыш |
Загрузка ...
|
|
| 45 | ПД8-1701645 | Втулка отводки |
Загрузка ...
|
|
| 46 | ПД8-1701646 | Кольцо стопорное |
Загрузка ...
|
|
| 47 | ПД8-1701648 | Гайка |
Загрузка ...
|
|
| 48 | ПД8-1702364 | Вилка |
Загрузка ...
|
|
| 49 | ПД8-1702365 | Винт стопорный |
Загрузка ...
|
|
| 50 | ПД8-1702367 | Сухарь вилки |
Загрузка ...
|
|
| 51 | ПД8-1702368 | Пружина |
Загрузка ...
|
|
| 52 | Д30-4618127 | Кольцо уплотнительное |
Загрузка ...
|
|
| 52 | Д30-4618127 | Кольцо уплотнительное |
Загрузка ...
|
|
| 53 | ПД8-1005344 | Шайба замковая |
Загрузка ...
|
|
| 54 | ПД8-1006216 | Штифт установочный |
Загрузка ...
|
|
| 55 | А13.01.004 | Кольцо стопорное |
Загрузка ...
|
|
| 56 | Д24211 | Гайка шестигранная специальная |
Загрузка ...
|
|
| 57 | Д24212 | Палец |
Загрузка ...
|
|
| 58 | РПД1.009 | Палец |
Загрузка ...
|
|
| 59 | Болт М8-6gХ40.56.019 ГОСТ 7798-70 | Болт М8-6gХ40.56.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 60 | Гайка М16Х1,5-6Н.8 ГОСТ 5929-70 | Гайка М16Х1,5-6Н.8 ГОСТ 5929-70 |
Загрузка ...
|
|
| 61 | Кольцо 055-060-30-2-2 ГОСТ 9833-73 | Кольцо 055-060-30-2-2 ГОСТ 9833-73 |
Загрузка ...
|
|
| 62 | Кольцо Б25 ГОСТ 13942-86 | Кольцо Б25 ГОСТ 13942-86 |
Загрузка ...
|
|
| 63 | Кольцо Б62 ГОСТ 13943-86 | Кольцо Б62 ГОСТ 13943-86 |
Загрузка ...
|
|
| 63 | Кольцо Б62 ГОСТ 13943-86 | Кольцо Б62 ГОСТ 13943-86 |
Загрузка ...
|
|
| 64 | 1.2-30х52-1 | Манжета ГОСТ 8752-79/ОСТ 38 05 146-78 |
Загрузка ...
|
|
| 65 | 943/25 | Подшипник ГОСТ 4060-78 |
Загрузка ...
|
|
| 66 | 305 ГОСТ 8338-75 | Подшипник |
Загрузка ...
|
|
| 67 | 180502К | Подшипник ГОСТ 8882-75 |
Загрузка ...
|
|
| 68 | Пробка КГ 1/4 40.019 ОСТ 23.1.117-83 | Пробка КГ 1/4 40.019 ОСТ 23.1.117-83 |
Загрузка ...
|
|
| 69 | Ролик 9Х14 Б IV ТУ 37.006.075-76 | Ролик 9Х14 Б IV ТУ 37.006.075-76 |
Загрузка ...
|
|
| 70 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 71 | Шайба 12 65Г 05 ГОСТ 6402-70 | Шайба 12 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 72 | Шайба 10Х2.01.05 ГОСТ 10450-78 | Шайба 10Х2.01.05 ГОСТ 10450-78 |
Загрузка ...
|
|
| 73 | Шплинт 2,5Х20-016 ГОСТ 397-79 | Шплинт 2,5Х20-016 ГОСТ 397-79 |
Загрузка ...
|
|
| 74 | Шплинт 3,2Х18-016 ГОСТ 397-79 | Шплинт 3,2Х18-016 ГОСТ 397-79 |
Загрузка ...
|
|
| 75 | Шпонка 5Х7,5 ГОСТ 24071-80 | Шпонка 5Х7,5 ГОСТ 24071-80 |
Загрузка ...
|
|
| 76 | Проволока 1,2-О-Ч ГОСТ 3282-74(L=200 мм) | Проволока 1,2-О-Ч ГОСТ 3282-74(L=200 мм) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
