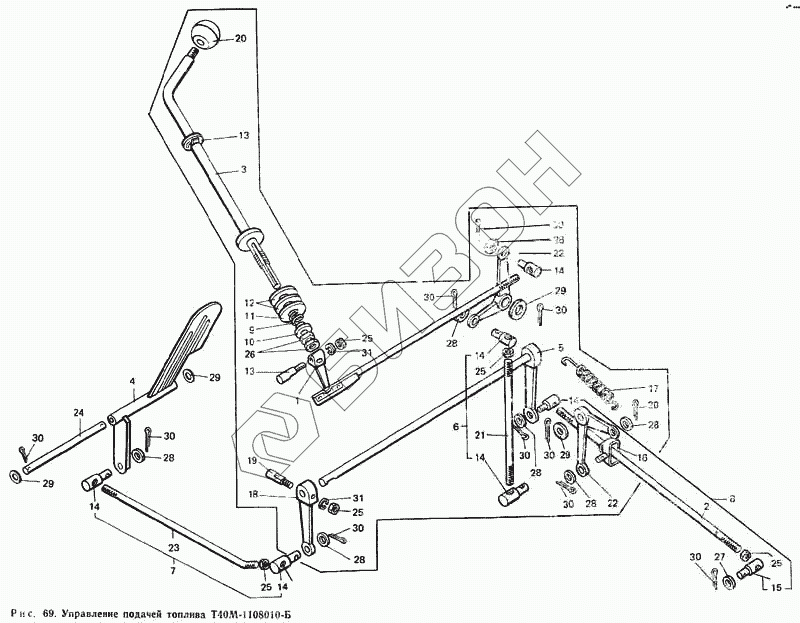

Графический каталог запасных частей к технике: ЛТЗ Т-40М. Управление подачей топлива Т40М-1108010-Б
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
14
14
14
14
15
16
17
18
19
20
21
22
22
23
24
25
25
25
25
25
26
27
27
28
28
28
28
28
28
28
29
29
29
29
30
30
30
30
30
30
30
30
30
30
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Т40М-1108010-Б | Т40М-1108010-Б | Управление подачей топлива |
Загрузка ...
|
|
| Т40М-1108010-Б | Т40М-1108010-Б | Управление подачей топлива |
Загрузка ...
|
|
| Т40М-1108010-Б | Т40М-1108010-Б | Управление подачей топлива |
Загрузка ...
|
|
| Т40М-1108010-Б | Т40М-1108010-Б | Управление подачей топлива |
Загрузка ...
|
|
| Т40М-1108010-Б | Т40М-1108010-Б | Управление подачей топлива |
Загрузка ...
|
|
| 1 | Т40-1108040-В1 | Рычаг |
Загрузка ...
|
|
| 2 | Д42-1108060-В | Тяга передняя |
Загрузка ...
|
|
| 3 | Т40М-1108180-Б | Рукоятка |
Загрузка ...
|
|
| 4 | Т40-1108220-А | Педаль |
Загрузка ...
|
|
| 5 | Д42-1108250 | Ось управления |
Загрузка ...
|
|
| 6 | Т40-1108610 | Тяга |
Загрузка ...
|
|
| 7 | Д42-1108620 | Тяга педали |
Загрузка ...
|
|
| 8 | Т40-1108630-Б | Тяга передняя |
Загрузка ...
|
|
| 9 | Т40М-1108011 | Пружина |
Загрузка ...
|
|
| 10 | Т40-1108012 | Колпачок пружины |
Загрузка ...
|
|
| 11 | Т40-1108013 | Диск фрикциона |
Загрузка ...
|
|
| 12 | Т40-1108014 | Диск тормозной |
Загрузка ...
|
|
| 13 | Т40-1108018-Б | Втулка |
Загрузка ...
|
|
| 14 | Д30-1108063 | Палец резьбовой |
Загрузка ...
|
|
| 14 | Д30-1108063 | Палец резьбовой |
Загрузка ...
|
|
| 14 | Д30-1108063 | Палец резьбовой |
Загрузка ...
|
|
| 15 | Д30-1108063-Б | Палец резьбовой |
Загрузка ...
|
|
| 16 | Д42-1108075 | Втулка пальцевая |
Загрузка ...
|
|
| 17 | Д42-1108076-А | Пружина |
Загрузка ...
|
|
| 18 | Д30-1108086 | Рычаг валика |
Загрузка ...
|
|
| 19 | Д42-1108154-А | Винт стопорный |
Загрузка ...
|
|
| 20 | Д42-1108160 | Наконечник рукоятки |
Загрузка ...
|
|
| 21 | Т40-1108186 | Тяга |
Загрузка ...
|
|
| 22 | Д30-1108212-Б | Рычаг |
Загрузка ...
|
|
| 23 | Д30-1108225-Б | Тяга педали |
Загрузка ...
|
|
| 24 | Д30-1108226 | Палец педали |
Загрузка ...
|
|
| 25 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | Гайка М6-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 25 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | Гайка М6-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 25 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | Гайка М6-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 25 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | Гайка М6-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 25 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | Гайка М6-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 26 | Гайка М12Х1,25-6Н.6.019 ГОСТ 5915-70 | Гайка М12Х1,25-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 27 | Шайба 6.01.10.019 ГОСТ 11371-78 | Шайба 6.01.10.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 27 | Шайба 6.01.10.019 ГОСТ 11371-78 | Шайба 6.01.10.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 28 | Шайба 8.01.10.019 ГОСТ 11371-78 | Шайба 8.01.10.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 29 | Шайба 10.01.10.019 ГОСТ 11371-78 | Шайба 10.01.10.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 30 | Шплинт 2Х20-0019 ГОСТ 397-79 | Шплинт 2Х20-0019 ГОСТ 397-79 |
Загрузка ...
|
|
| 31 | 45 9816 6045 | Шайба 6Т 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
