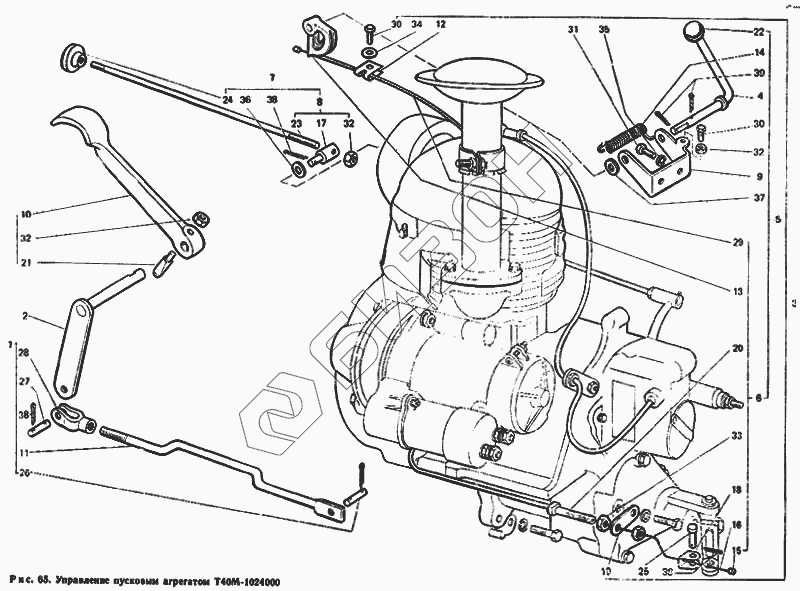

Графический каталог запасных частей к технике: ЛТЗ Т-40М. Управление пусковым агрегатом Т40М-1024000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
30
31
32
32
32
33
34
35
36
37
37
38
38
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Т40М-1024000 | Т40М-1024000 | Управление пусковым агрегатом |
Загрузка ...
|
|
| 1 | ПД8-1024010 | Управление редуктором |
Загрузка ...
|
|
| 2 | ПД8-1024020-А1 | Валик |
Загрузка ...
|
|
| 3 | Т40М-1024030-Б | Управление муфтой пускового агрегата |
Загрузка ...
|
|
| 4 | Т40М-1024040-Г | Рукоятка |
Загрузка ...
|
|
| 5 | Т40М-1024050-В | Кронштейн |
Загрузка ...
|
|
| 6 | ПД8-1024060-А1 | Трос |
Загрузка ...
|
|
| 7 | ПД8-1024070 | Управление карбюратором |
Загрузка ...
|
|
| 8 | Т40-1024080 | Тяга |
Загрузка ...
|
|
| 9 | Т40М-1024100 | Кронштейн |
Загрузка ...
|
|
| 10 | ПД8-1024011 | Педаль |
Загрузка ...
|
|
| 11 | ПД8-1024012-А | Тяга |
Загрузка ...
|
|
| 12 | ПД8-1024032 | Зажим |
Загрузка ...
|
|
| 13 | ПД8-1024034 | Сектор |
Загрузка ...
|
|
| 14 | Т40М-1024037 | Пружина |
Загрузка ...
|
|
| 15 | Т40М-1024061-Б | Упор |
Загрузка ...
|
|
| 16 | ПД8-1024062 | Трос |
Загрузка ...
|
|
| 17 | ПД8-1024071 | Палец тяги |
Загрузка ...
|
|
| 18 | ПД8-1024081 | Скоба |
Загрузка ...
|
|
| 19 | ПД8-1024082 | Кронштейн |
Загрузка ...
|
|
| 20 | Т40-1024083 | Винт регулировочный |
Загрузка ...
|
|
| 21 | Д42-1108154-А | Винт стопорный |
Загрузка ...
|
|
| 22 | Д42-1108160 | Наконечник рукоятки |
Загрузка ...
|
|
| 23 | Т40-1108186 | Тяга |
Загрузка ...
|
|
| 24 | Д42-1310019-Б | Ручка тяги |
Загрузка ...
|
|
| 25 | Т25-1602138 | Палец |
Загрузка ...
|
|
| 26 | Д30-3708617 | Палец |
Загрузка ...
|
|
| 27 | Д30-3708625 | Палец рычага |
Загрузка ...
|
|
| 28 | Д30-3708727-А | Вилка тяги |
Загрузка ...
|
|
| 29 | 78.23.208 | Оболочка |
Загрузка ...
|
|
| 30 | 47 9427 1007 | Болт М6-6gх20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 30 | 47 9427 1007 | Болт М6-6gх20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 31 | Болт М8-6gХ20.88.35.019 ГОСТ 7798-70 | Болт М8-6gХ20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 32 | Гайка М6.6Н.019 ГОСТ 5915-70 | Гайка М6.6Н.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 32 | Гайка М6.6Н.019 ГОСТ 5915-70 | Гайка М6.6Н.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 32 | Гайка М6.6Н.019 ГОСТ 5915-70 | Гайка М6.6Н.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 33 | Гайка М10.6Н.019 ГОСТ 5915-70 | Гайка М10.6Н.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 34 | Шайба 6 01 10 019 ГОСТ 11371-78 | Шайба 6 01 10 019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 35 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | Шайба 8Т 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 36 | Шайба 8 01.10.019 ГОСТ 11371-78 | Шайба 8 01.10.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 37 | Шайба 12.01.10.019 ГОСТ 11371-78 | Шайба 12.01.10.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 37 | Шайба 12.01.10.019 ГОСТ 11371-78 | Шайба 12.01.10.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 38 | Шплинт 2Х20-019 ГОСТ 397-79 | Шплинт 2Х20-019 ГОСТ 397-79 |
Загрузка ...
|
|
| 38 | Шплинт 2Х20-019 ГОСТ 397-79 | Шплинт 2Х20-019 ГОСТ 397-79 |
Загрузка ...
|
|
| 39 | Шплинт 3.2Х18.019 ГОСТ 397-79 | Шплинт 3.2Х18.019 ГОСТ 397-79 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
