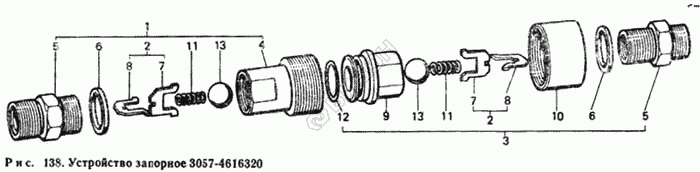

Графический каталог запасных частей к технике: ЛТЗ Т-40М. Устройство запорное 3057-4616320
1
2
2
3
4
5
5
6
6
7
7
8
8
9
10
11
11
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3057-4616320 | 3057-4616320 | Устройство запорное |
Загрузка ...
|
|
| 1 | 3057-4616330 | Клапан запорного устройства |
Загрузка ...
|
|
| 2 | 1057-4616340-А | Крестовина |
Загрузка ...
|
|
| 2 | 1057-4616340-А | Крестовина |
Загрузка ...
|
|
| 3 | 1057-4616350 | Клапан диам. 12 правый |
Загрузка ...
|
|
| 4 | 1057-4616332-А | Корпус диам. 12 левый |
Загрузка ...
|
|
| 5 | 1057-4616338-А | Штуцер |
Загрузка ...
|
|
| 5 | 1057-4616338-А | Штуцер |
Загрузка ...
|
|
| 6 | 1057-4616339 | Шайба уплотнительная |
Загрузка ...
|
|
| 6 | 1057-4616339 | Шайба уплотнительная |
Загрузка ...
|
|
| 7 | 1057-4616342-А | Крестовина верхняя |
Загрузка ...
|
|
| 8 | 1057-4616344-А | Крестовина нижняя |
Загрузка ...
|
|
| 8 | 1057-4616344-А | Крестовина нижняя |
Загрузка ...
|
|
| 9 | 1057-4616352-А | Корпус диам. 12 правый |
Загрузка ...
|
|
| 10 | 1057-4616364-Б | Гайка накидная |
Загрузка ...
|
|
| 11 | А16-2530034-1 | Пружина |
Загрузка ...
|
|
| 11 | А16-2530034-1 | Пружина |
Загрузка ...
|
|
| 12 | 022-027-30-2-3 | Кольцо уплотнительное ГОСТ 18829-73 |
Загрузка ...
|
|
| 13 | Шарик 14,288-60 ГОСТ 3722-81 | Шарик 14,288-60 ГОСТ 3722-81 |
Загрузка ...
|
|
| 13 | Шарик 14,288-60 ГОСТ 3722-81 | Шарик 14,288-60 ГОСТ 3722-81 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
