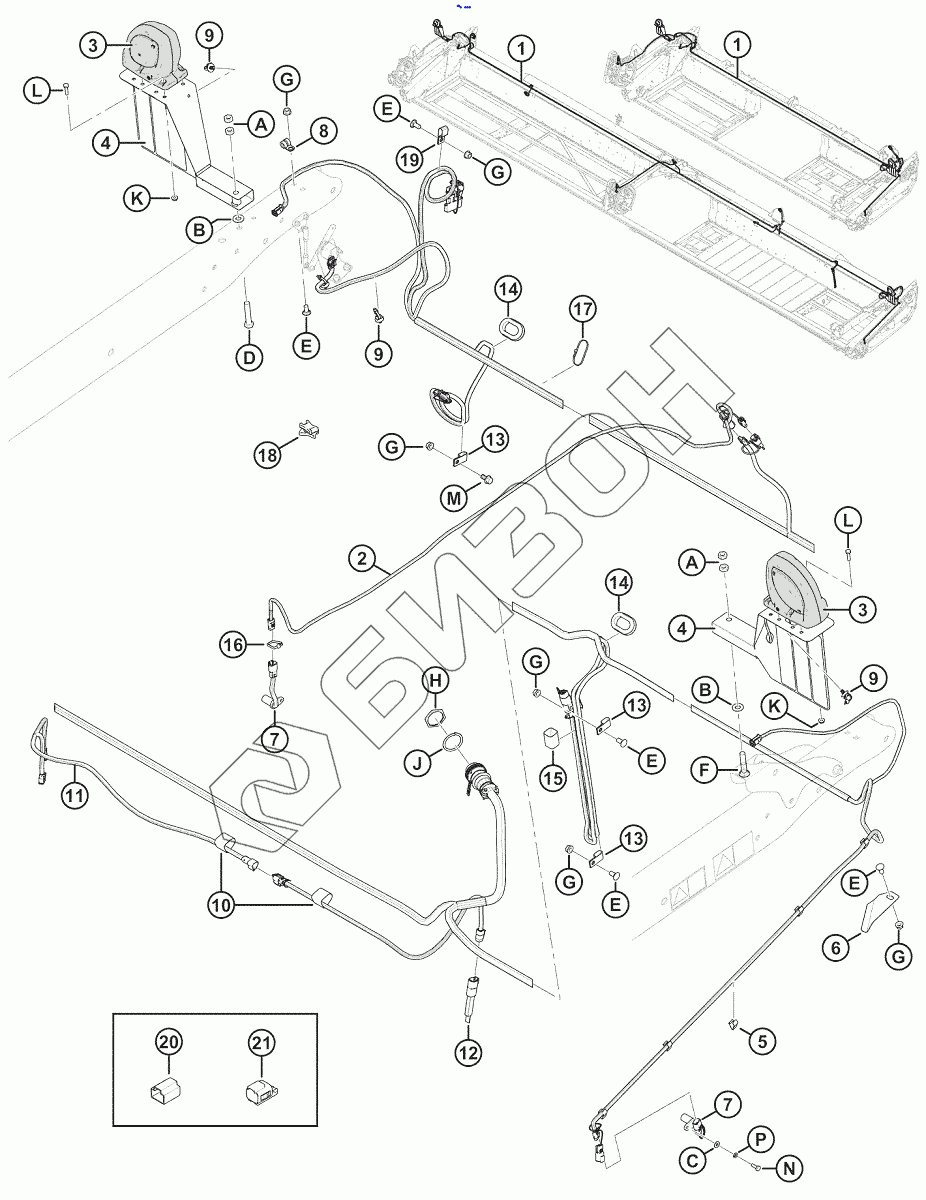

Графический каталог запасных частей к технике: MacDon М 215908 B. Компоненты электрической системы
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
3
3
3
3
4
4
5
6
7
7
8
9
9
9
10
11
12
12
12
12
12
12
13
13
13
14
14
15
16
17
18
19
20
21
A
A
B
B
C
D
E
E
E
E
E
F
G
G
G
G
G
G
H
J
K
K
L
L
M
N
P
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 304389 | Жгут проводов |
Загрузка ...
|
|
| 1 | 304390 | Жгут проводов |
Загрузка ...
|
|
| 1 | 304391 | Жгут проводов |
Загрузка ...
|
|
| 1 | 304392 | Жгут проводов |
Загрузка ...
|
|
| 1 | 304393 | Жгут проводов |
Загрузка ...
|
|
| 1 | 304394 | Жгут проводов |
Загрузка ...
|
|
| 1 | 304395 | Жгут проводов |
Загрузка ...
|
|
| 2 | 255426 | Жгут проводов |
Загрузка ...
|
|
| 3 | 203547 | Фонарь |
Загрузка ...
|
|
| 3 | 139630 | ЛИНЗА |
Загрузка ...
|
|
| 4 | 294874 | Узел |
Загрузка ...
|
|
| 5 | 21218 | ЗАЖИМ |
Загрузка ...
|
|
| 6 | 172142 | ДЕРЖАТЕЛЬ |
Загрузка ...
|
|
| 7 | 143875 | ДАТЧИК |
Загрузка ...
|
|
| 8 | 136410 | Хомут |
Загрузка ...
|
|
| 9 | 136655 | Крепление |
Загрузка ...
|
|
| 10 | 135443 | ЗАСТЕЖКА |
Загрузка ...
|
|
| 11 | 255344 | Жгут проводов |
Загрузка ...
|
|
| 12 | 254218 | Разъем |
Загрузка ...
|
|
| 12 | 254219 | Разъем |
Загрузка ...
|
|
| 12 | 254220 | Разъем |
Загрузка ...
|
|
| 12 | 254179 | Разъем |
Загрузка ...
|
|
| 12 | 254180 | Разъем |
Загрузка ...
|
|
| 12 | 254181 | Разъем |
Загрузка ...
|
|
| 13 | 135233 | ЗАЖИМ |
Загрузка ...
|
|
| 14 | 172899 | ВТУЛКА |
Загрузка ...
|
|
| 15 | 135444 | ЗАСТЕЖКА |
Загрузка ...
|
|
| 16 | 21763 | FASTENER - CABLE TIE BLACK |
Загрузка ...
|
|
| 17 | 30753 | CABLE TIE |
Загрузка ...
|
|
| 18 | 134443 | Проставка |
Загрузка ...
|
|
| 19 | 135234 | ЗАЖИМ |
Загрузка ...
|
|
| 20 | 134954 | Пыльник заглушка |
Загрузка ...
|
|
| 21 | 134741 | Крышка |
Загрузка ...
|
|
| A | 137727 | ГАЙКА |
Загрузка ...
|
|
| B | 18599 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP |
Загрузка ...
|
|
| C | 18596 | WASHER - SAE FLAT 9/32 ID X 5/8 IN OD ZP |
Загрузка ...
|
|
| D | 21760 | BOLT |
Загрузка ...
|
|
| E | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
Загрузка ...
|
|
| F | 21489 | BOLT - RHSN 1/2 NC X 25 LG GR 5 ZP |
Загрузка ...
|
|
| G | 30228 | Гайка |
Загрузка ...
|
|
| H | 134010 | ГАЙКА |
Загрузка ...
|
|
| J | 134011 | ШАЙБА |
Загрузка ...
|
|
| K | 21455 | NUT - FLG (SERR FACE) 1/4 NC GR 5 ZP |
Загрузка ...
|
|
| L | 21573 | BOLT-HEX HD 1/4 NC X 10 LG GR 5 ZP |
Загрузка ...
|
|
| M | 21821 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP |
Загрузка ...
|
|
| N | 109089 | БОЛТ |
Загрузка ...
|
|
| P | 18635 | WASHER - REG LOCK 1/4 IN NOM ID ZP |
Загрузка ...
|
