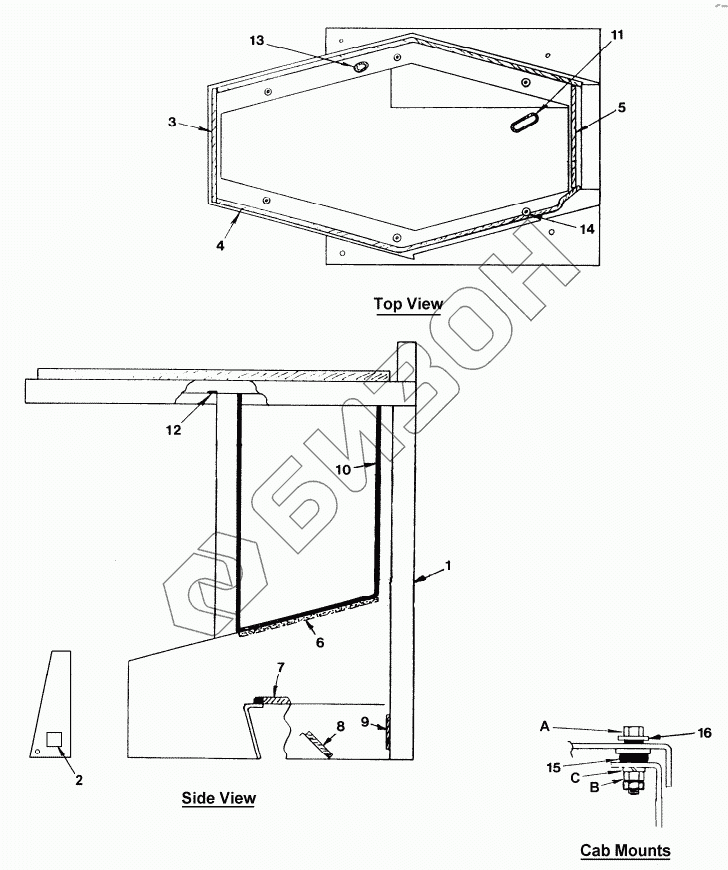

Графический каталог запасных частей к технике: MacDon-9250. CAB FRAME, SEALS, GROMMETS AND MOUNTS
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
A
B
C
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 45760 | CAB FRAME |
Загрузка ...
|
|
| 2 | 45755 | INSULATOR |
Загрузка ...
|
|
| 3 | 42405 | SEAL |
Загрузка ...
|
|
| 4 | 42406 | SEAL |
Загрузка ...
|
|
| 5 | 42407 | SEAL |
Загрузка ...
|
|
| 6 | 45944 | SEAL |
Загрузка ...
|
|
| 7 | 42270 | SEAL |
Загрузка ...
|
|
| 8 | 45799 | SEAL |
Загрузка ...
|
|
| 9 | 42266 | SEAL |
Загрузка ...
|
|
| 10 | 42042 | SEAL |
Загрузка ...
|
|
| 11 | 37687 | MOULDING |
Загрузка ...
|
|
| 12 | 42072 | MOULDING |
Загрузка ...
|
|
| 13 | 25298 | CONDUIT |
Загрузка ...
|
|
| 14 | 42046 | GROMMET |
Загрузка ...
|
|
| 15 | 42099 | INSULATOR |
Загрузка ...
|
|
| 16 | 42592 | WASHER - FLAT |
Загрузка ...
|
|
| A | 21560 | BOLT - HH 1/2 NC X 30 LG GR 5 ZP |
Загрузка ...
|
|
| 21760 | 21760 | BOLT |
Загрузка ...
|
|
| B | 18591 | NUT - HEX 1/2 - 13 UNC GR 5 ZP |
Загрузка ...
|
|
| 21383 | 21383 | NUT - FLANGE 500-13UNC (SERR FACE) |
Загрузка ...
|
|
| C | 18638 | WASHER-LOCK |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
