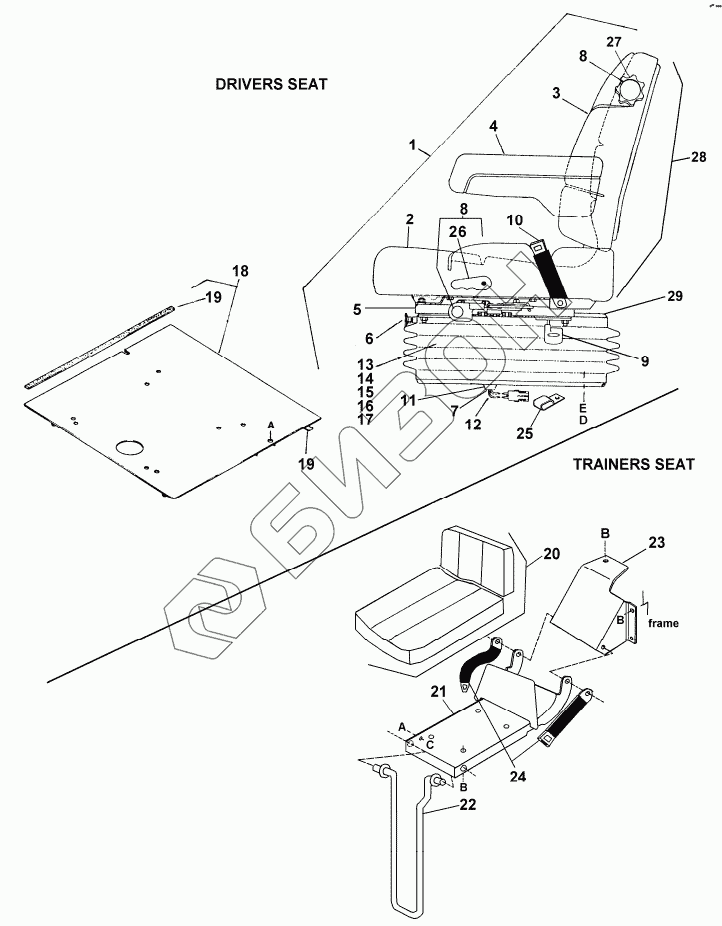

Графический каталог запасных частей к технике: MacDon-9250. CAB SEATS
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
A
B
B
C
D
E
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 109964 | SEAT |
Загрузка ...
|
|
| 2 | 45949 | SEAT CUSHION |
Загрузка ...
|
|
| 109967 | 109967 | SEAT CUSHION |
Загрузка ...
|
|
| 3 | 45950 | BACKREST CUSHION |
Загрузка ...
|
|
| 109966 | 109966 | BACKREST CUSHION |
Загрузка ...
|
|
| 4 | 42932 | ARMREST |
Загрузка ...
|
|
| 109848 | 109848 | LH ARMREST ASSY |
Загрузка ...
|
|
| 109849 | 109849 | LH ARMREST PAD |
Загрузка ...
|
|
| 5 | 42927 | SLIDE SERVICE KIT |
Загрузка ...
|
|
| 6 | 42937 | AIR CONTROL VALVE SERVICE KIT |
Загрузка ...
|
|
| 45953 | 45953 | KNOB |
Загрузка ...
|
|
| 7 | 109813 | КОМПРЕССОР КОМПЛЕКТ. |
Загрузка ...
|
|
| 8 | 45951 | KNOB SERVICE KIT |
Загрузка ...
|
|
| 9 | 45952 | KNOB |
Загрузка ...
|
|
| 10 | 45954 | РЕМЕНЬСИДЕНИЯ ОПЕРАТОРА |
Загрузка ...
|
|
| 11 | 45955 | SWITCH |
Загрузка ...
|
|
| 109968 | 109968 | ДАТЧИК |
Загрузка ...
|
|
| 12 | 45956 | HARNESS |
Загрузка ...
|
|
| 109969 | 109969 | HARNESS |
Загрузка ...
|
|
| 13 | 42926 | VERTICAL SUSPENSION SHOCK SERVICE KIT |
Загрузка ...
|
|
| 14 | 42930 | КОМПЛЕКТ ВПЕРЕД |
Загрузка ...
|
|
| 15 | 42931 | BEARING SERVICE KIT |
Загрузка ...
|
|
| 16 | 42929 | AIR LINE and FITTING SERVICE KIT |
Загрузка ...
|
|
| 109812 | 109812 | КОМПЛЕКТ ВОЗДУШНЫЙ |
Загрузка ...
|
|
| 17 | 42938 | AIR SPRING |
Загрузка ...
|
|
| 18 | 45853 | PANEL |
Загрузка ...
|
|
| 19 | 25051 | SEAL |
Загрузка ...
|
|
| 20 | 109100 | CUSHION |
Загрузка ...
|
|
| 21 | 45691 | ANGLE |
Загрузка ...
|
|
| 22 | 45687 | ROD |
Загрузка ...
|
|
| 23 | 45700 | SUPPORT |
Загрузка ...
|
|
| 24 | 109102 | РЕМЕНЬ |
Загрузка ...
|
|
| 25 | 39272 | ЗАЖИМ |
Загрузка ...
|
|
| 26 | 45973 | KNOB |
Загрузка ...
|
|
| 109851 | 109851 | RECLINER KIT |
Загрузка ...
|
|
| 109852 | 109852 | RECLINER KNOB |
Загрузка ...
|
|
| 27 | 109853 | LUMBAR KNOB KIT |
Загрузка ...
|
|
| 28 | 109965 | SEAT TOP |
Загрузка ...
|
|
| 29 | 109970 | SEAT ADAPTER PLATE |
Загрузка ...
|
|
| A | 30228 | Гайка |
Загрузка ...
|
|
| B | 50076 | БОЛТ |
Загрузка ...
|
|
| C | 42287 | BOLT |
Загрузка ...
|
|
| D | 30715 | ГАЙКА |
Загрузка ...
|
|
| E | 30716 | WASHER - LOCK SPRING (M8) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
