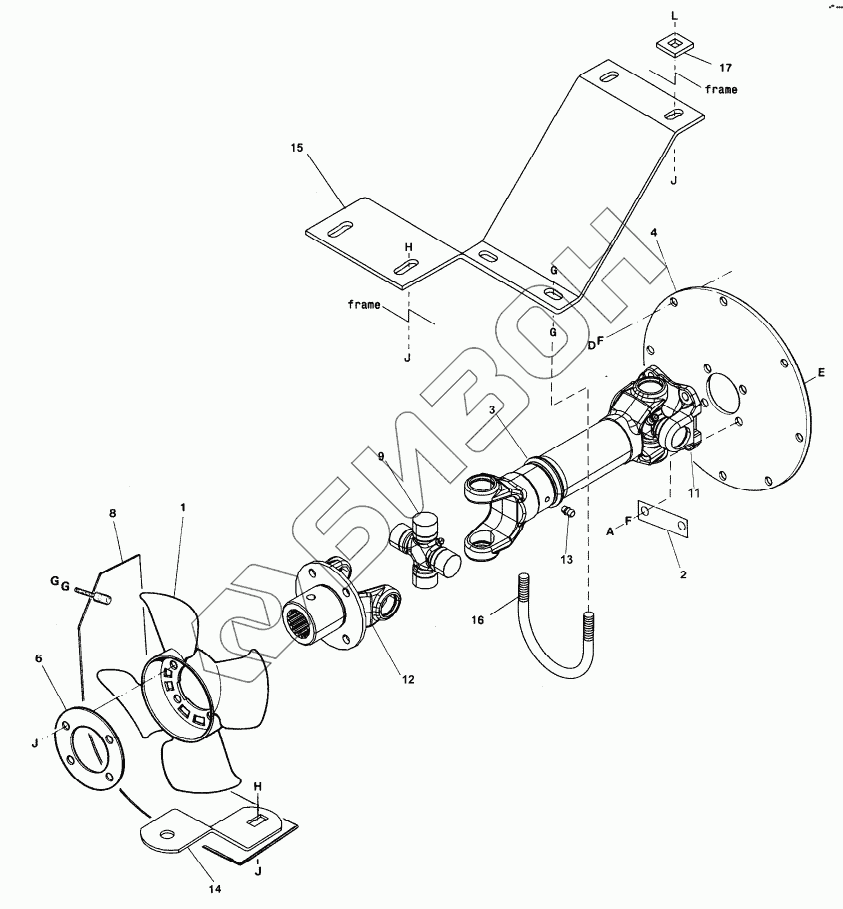

Графический каталог запасных частей к технике: MacDon-9250. DRIVELINE (Engine to Bevel Gearbox)
1
2
3
4
6
8
9
11
12
13
14
15
16
17
A
D
E
F
F
G
G
G
G
H
H
J
J
J
J
L
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 44872 | FAN |
Загрузка ...
|
|
| 2 | 44481 | SHIM |
Загрузка ...
|
|
| 3 | 45594 | DRIVELINE |
Загрузка ...
|
|
| 167030 | 167030 | DRIVELINE |
Загрузка ...
|
|
| 167023 | 167023 | JOINT and SHAFT HALF |
Загрузка ...
|
|
| 167024 | 167024 | TELESCOPING JOINT |
Загрузка ...
|
|
| 167025 | 167025 | SEAL |
Загрузка ...
|
|
| 4 | 44472 | PLATE |
Загрузка ...
|
|
| 6 | 44873 | DISC |
Загрузка ...
|
|
| 8 | 45035 | SHIELD |
Загрузка ...
|
|
| 9 | 42172 | CROSS and BEARING KIT |
Загрузка ...
|
|
| 11 | 42174 | YOKE |
Загрузка ...
|
|
| 12 | 45595 | YOKE |
Загрузка ...
|
|
| 167026 | 167026 | YOKE |
Загрузка ...
|
|
| 13 | 21301 | ФИТИНГ |
Загрузка ...
|
|
| 14 | 101291 | SUPPORT |
Загрузка ...
|
|
| 15 | 112007 | SUPPORT |
Загрузка ...
|
|
| 16 | 47225 | BOLT - U |
Загрузка ...
|
|
| 17 | 112012 | WASHER |
Загрузка ...
|
|
| A | 30958 | NUT |
Загрузка ...
|
|
| D | 21567 | BOLT -HEX HD 375-16UNC X 075 LG |
Загрузка ...
|
|
| E | 30956 | BOLT |
Загрузка ...
|
|
| F | 18637 | WASHER - REG LOCK 3/8 IN NOM ID ZP |
Загрузка ...
|
|
| G | 21452 | NUT - FLANGE (SERR FACE) 375-16UNC |
Загрузка ...
|
|
| H | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
Загрузка ...
|
|
| J | 30228 | Гайка |
Загрузка ...
|
|
| K | 20077 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP |
Загрузка ...
|
|
| L | 19965 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
