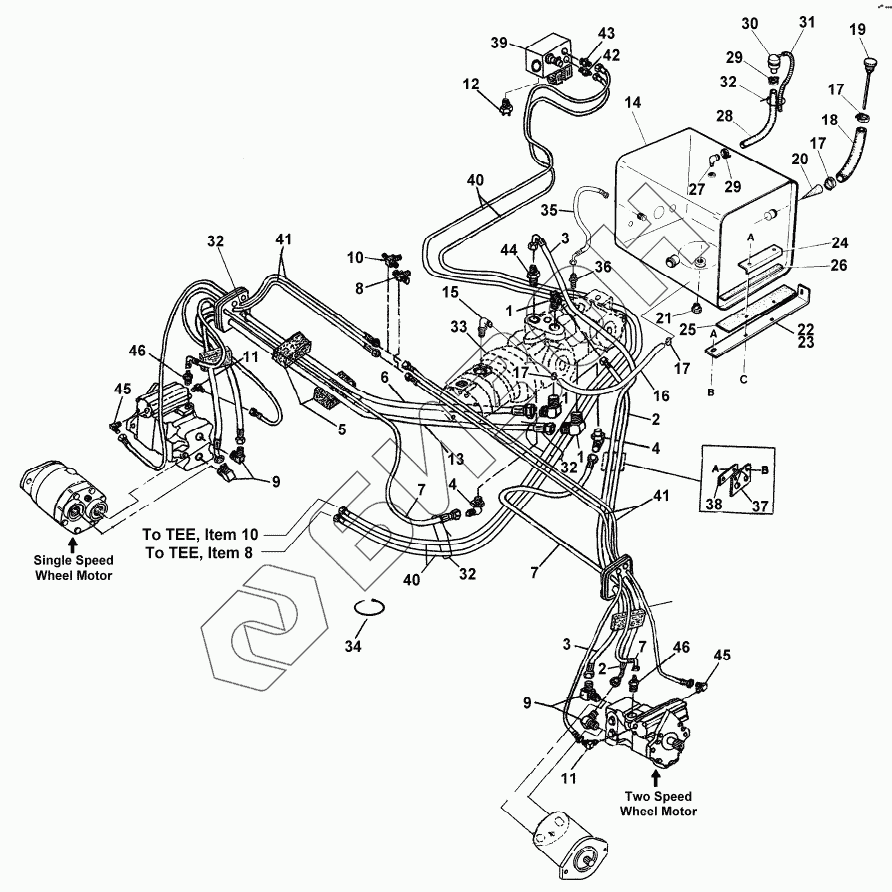

Графический каталог запасных частей к технике: MacDon-9250. HYDRAULICS: TRACTION DRIVE
1
1
1
2
2
3
3
4
4
5
6
7
7
7
8
9
9
10
11
11
12
13
14
15
16
17
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
32
32
32
33
34
35
36
37
38
39
40
40
41
41
42
43
44
45
45
46
46
A
A
A
B
B
C
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 30970 | FITTING - ELBOW 90° HYD |
Загрузка ...
|
|
| 30971 | 30971 | O – RING |
Загрузка ...
|
|
| 2 | 112250 | HOSE |
Загрузка ...
|
|
| 162290 | 162290 | HOSE |
Загрузка ...
|
|
| 3 | 112249 | HOSE |
Загрузка ...
|
|
| 162292 | 162292 | HOSE |
Загрузка ...
|
|
| 4 | 21076 | ФИТИНГ |
Загрузка ...
|
|
| 5 | 45175 | PAD |
Загрузка ...
|
|
| 6 | 45546 | HOSE |
Загрузка ...
|
|
| 162289 | 162289 | HOSE |
Загрузка ...
|
|
| 7 | 111044 | HOSE |
Загрузка ...
|
|
| 8 | 7603 | FITTING - TEE HYD |
Загрузка ...
|
|
| 9 | FITTING | FITTING |
Загрузка ...
|
|
| 10 | 18881 | FITTING - TEE HYD |
Загрузка ...
|
|
| 11 | 30927 | FITTING |
Загрузка ...
|
|
| 12 | 111053 | SWITCH |
Загрузка ...
|
|
| 45154 | 45154 | SWITCH |
Загрузка ...
|
|
| 13 | 45547 | HOSE |
Загрузка ...
|
|
| 162288 | 162288 | HOSE |
Загрузка ...
|
|
| 14 | 167004 | TANK |
Загрузка ...
|
|
| 15 | 111043 | FITTING |
Загрузка ...
|
|
| 16 | 112194 | HOSE |
Загрузка ...
|
|
| 17 | 17958 | CLAMP-HOSE GEAR TYPE |
Загрузка ...
|
|
| 18 | 42028 | HOSE |
Загрузка ...
|
|
| 19 | 21822 | GAUGE-OIL FILLER/DIPSTICK |
Загрузка ...
|
|
| 20 | 24037 | STRAINER |
Загрузка ...
|
|
| 21 | 44207 | PLUG |
Загрузка ...
|
|
| 22 | 44201 | SUPPORT |
Загрузка ...
|
|
| 23 | 44202 | SUPPORT |
Загрузка ...
|
|
| 24 | 44205 | RETAINER |
Загрузка ...
|
|
| 25 | 44203 | STRIP |
Загрузка ...
|
|
| 26 | 44204 | STRIP |
Загрузка ...
|
|
| 27 | 5735 | FITTING |
Загрузка ...
|
|
| 28 | 44945 | HOSE |
Загрузка ...
|
|
| 29 | 30670 | CLAMP – HOSE |
Загрузка ...
|
|
| 30 | 20579 | CLEANER – VENT |
Загрузка ...
|
|
| 31 | 24398 | HOSE |
Загрузка ...
|
|
| 32 | 21763 | FASTENER - CABLE TIE BLACK |
Загрузка ...
|
|
| 33 | PUMP | PUMP |
Загрузка ...
|
|
| 34 | 30753 | CABLE TIE |
Загрузка ...
|
|
| 35 | 111068 | HOSE |
Загрузка ...
|
|
| 36 | 21747 | ФИТИНГ |
Загрузка ...
|
|
| 37 | 112233 | MOUNT |
Загрузка ...
|
|
| 38 | 45740 | BAR |
Загрузка ...
|
|
| 39 | 111388 | MANIFOLD |
Загрузка ...
|
|
| 111128 | 111128 | MANIFOLD |
Загрузка ...
|
|
| 40 | 111071 | HOSE |
Загрузка ...
|
|
| 41 | 111072 | HOSE |
Загрузка ...
|
|
| 42 | 112184 | FITTING - ADAPTER HYD |
Загрузка ...
|
|
| 43 | 100790 | FITTING - ADAPTER HYD |
Загрузка ...
|
|
| 44 | 21830 | FITTING - CONNECTOR HYD |
Загрузка ...
|
|
| 45 | 30282 | FITTING - ELBOW 90° HYD |
Загрузка ...
|
|
| 46 | 30939 | ФИТИНГ |
Загрузка ...
|
|
| A | 30228 | Гайка |
Загрузка ...
|
|
| B | 19965 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP |
Загрузка ...
|
|
| C | 21484 | BOLT - RHSN 3/8 NC X 15 LG GR 5 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
