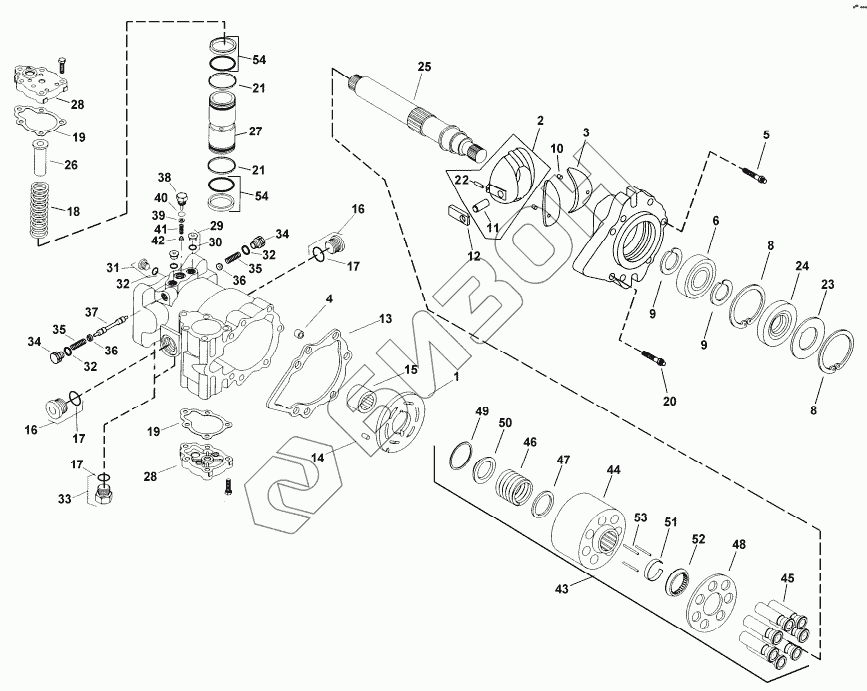

Графический каталог запасных частей к технике: MacDon-9250. HYDRAULICS: TWO-SPEED WHEEL MOTOR
1
2
3
4
5
6
8
8
9
9
10
11
12
13
14
15
16
16
17
17
17
18
19
19
20
21
21
22
23
24
25
26
27
28
28
29
30
31
32
32
32
33
34
34
35
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 111030 | 111030 | MOTOR |
Загрузка ...
|
|
| 1 | 49729 | COLLAR-FLOW CONTROL |
Загрузка ...
|
|
| 2 | 49730 | ASSEMBLY-SWASHPLATE |
Загрузка ...
|
|
| 3 | 49731 | BEARING – JOURNAL |
Загрузка ...
|
|
| 4 | PIN | PIN |
Загрузка ...
|
|
| 5 | 49733 | SCREW |
Загрузка ...
|
|
| 6 | 49734 | BEARING – BALL |
Загрузка ...
|
|
| 8 | 49735 | RING |
Загрузка ...
|
|
| 9 | 49736 | RING-RETAINING-INTERNAL |
Загрузка ...
|
|
| 10 | 49737 | PIN – SPRING |
Загрузка ...
|
|
| 11 | 49738 | PIN |
Загрузка ...
|
|
| 12 | 49739 | SLEEVE-BEARING |
Загрузка ...
|
|
| 13 | 49740 | GASKET-FRONT COVER |
Загрузка ...
|
|
| 14 | PIN | PIN |
Загрузка ...
|
|
| 15 | 49742 | BEARING – NEEDLE |
Загрузка ...
|
|
| 16 | 49743 | PLUG |
Загрузка ...
|
|
| 17 | 30971 | O – RING |
Загрузка ...
|
|
| 18 | 49745 | SPRING-SERVO |
Загрузка ...
|
|
| 19 | 49746 | GASKET-SERVO |
Загрузка ...
|
|
| 20 | 49747 | BOLT - HEX HD |
Загрузка ...
|
|
| 21 | 49748 | RING-BEARING |
Загрузка ...
|
|
| 22 | 49749 | PIN – SLOTTED |
Загрузка ...
|
|
| 23 | 49750 | WASHER – SUPPORT |
Загрузка ...
|
|
| 24 | 49751 | SEAL-LIP |
Загрузка ...
|
|
| 25 | 49752 | SHAFT-13 TOOTH,SPLINED |
Загрузка ...
|
|
| 26 | 49753 | STOP |
Загрузка ...
|
|
| 27 | 49755 | PISTON-SERVO ASSY |
Загрузка ...
|
|
| 28 | 49756 | COVER-SERVO |
Загрузка ...
|
|
| 29 | 49757 | PLUG |
Загрузка ...
|
|
| 30 | 49758 | O-RING |
Загрузка ...
|
|
| 31 | 49759 | PLUG |
Загрузка ...
|
|
| 32 | 49760 | O-RING |
Загрузка ...
|
|
| 33 | 49761 | PLUG |
Загрузка ...
|
|
| 34 | 49763 | PLUG |
Загрузка ...
|
|
| 35 | 49764 | SPRING-COMPRESSION |
Загрузка ...
|
|
| 36 | 49762 | GUIDE-SPRING |
Загрузка ...
|
|
| 37 | 49765 | SPINDLE-SHUTTLE |
Загрузка ...
|
|
| 38 | 49766 | PLUG |
Загрузка ...
|
|
| 39 | 49767 | KIT-SHIM |
Загрузка ...
|
|
| 40 | 49768 | O-RING |
Загрузка ...
|
|
| 41 | 49769 | SPRING-COMPRESSION |
Загрузка ...
|
|
| 42 | 49770 | GUIDE-SPRING |
Загрузка ...
|
|
| 43 | 49771 | CYLINDER-ROTATING GROUP |
Загрузка ...
|
|
| 44 | CYLINDERBLOCK | CYLINDER BLOCK |
Загрузка ...
|
|
| 45 | PISTON | PISTON |
Загрузка ...
|
|
| 46 | SPRING | SPRING |
Загрузка ...
|
|
| 47 | WASHER | WASHER |
Загрузка ...
|
|
| 48 | SLIPPER | SLIPPER GUIDE |
Загрузка ...
|
|
| 49 | RING | RING |
Загрузка ...
|
|
| 50 | WASHER | WASHER |
Загрузка ...
|
|
| 51 | HOLDDOWN | HOLD DOWN |
Загрузка ...
|
|
| 52 | GUIDE | ARM GUIDE |
Загрузка ...
|
|
| 53 | PIN | PIN |
Загрузка ...
|
|
| 54 | 49782 | KIT-PISTON RING |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
