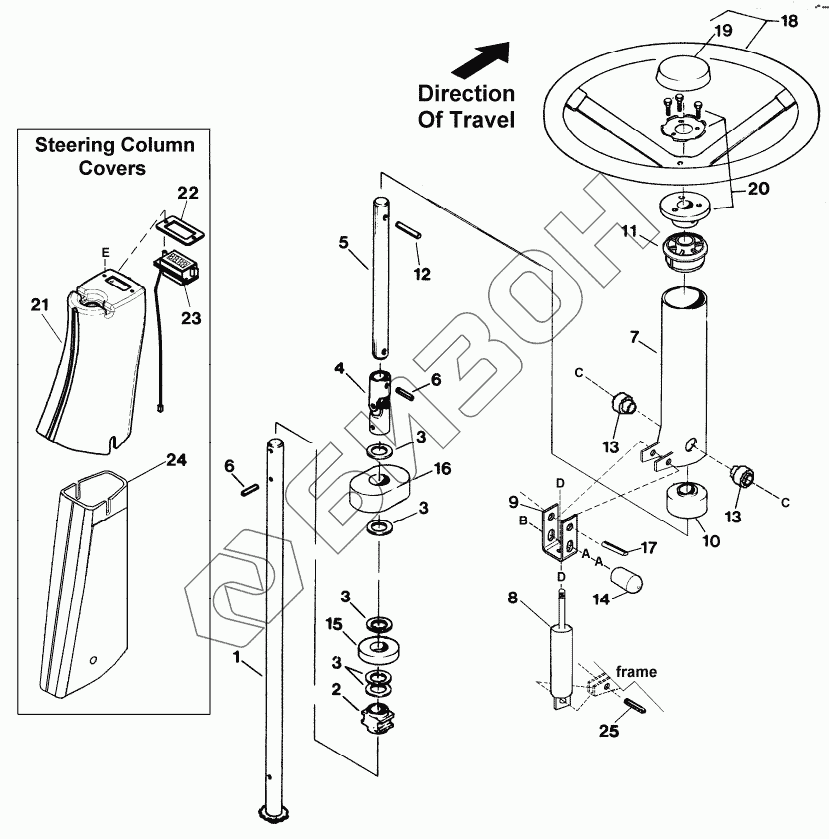

Графический каталог запасных частей к технике: MacDon-9250. STEERING COLUMN
1
2
3
3
3
3
4
5
6
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
A
B
C
C
D
D
E
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 42458 | SHAFT-STEERING WELDT |
Загрузка ...
|
|
| 2 | 25336 | BUSHING |
Загрузка ...
|
|
| 3 | 18601 | WASHER - SAE FLAT 13/16 ID X 15 IN OD ZP |
Загрузка ...
|
|
| 4 | 42064 | JOINT-UNIVERSAL |
Загрузка ...
|
|
| 5 | 25326 | SHAFT |
Загрузка ...
|
|
| 6 | 30943 | PIN-SPRING 1/4 DIA X 10 LG |
Загрузка ...
|
|
| 7 | 45674 | TUBE |
Загрузка ...
|
|
| 8 | 109073 | SPRING – GAS |
Загрузка ...
|
|
| 9 | 45744 | ВИЛКА |
Загрузка ...
|
|
| 10 | 19488 | ROLLER |
Загрузка ...
|
|
| 11 | 45661 | ROLLER-PLASTIC |
Загрузка ...
|
|
| 12 | 16266 | PIN-SPRING 1/4 DIA X 125 LG |
Загрузка ...
|
|
| 13 | 45662 | SPACER – MACH |
Загрузка ...
|
|
| 14 | 109204 | KNOB |
Загрузка ...
|
|
| 15 | 42467 | WASHER - RUBBER |
Загрузка ...
|
|
| 16 | 42460 | INSULATOR |
Загрузка ...
|
|
| 17 | 30061 | ПАЛЕЦ |
Загрузка ...
|
|
| 18 | 42771 | WHEEL-STEERING |
Загрузка ...
|
|
| 19 | 42773 | HORN BUTTON (COMES WITH 42771 – ITEM 22) |
Загрузка ...
|
|
| 20 | 42772 | KIT-INSTALLATION |
Загрузка ...
|
|
| 21 | 109133 | COVER |
Загрузка ...
|
|
| 22 | 45680 | GASKET |
Загрузка ...
|
|
| 23 | 109229 | SPEEDOMETER |
Загрузка ...
|
|
| 109210 | 109210 | SPEEDOMETER |
Загрузка ...
|
|
| 24 | 109041 | COVER |
Загрузка ...
|
|
| 25 | 50075 | PIN-SPRING 3/8 DIA X 10 LG |
Загрузка ...
|
|
| A | 18590 | NUT - HEX 3/8 - 16 UNC GR 5 ZP |
Загрузка ...
|
|
| B | 21102 | BOLT-HH 3/8 NC X 25 LG GR 5 ZP |
Загрузка ...
|
|
| C | 109071 | BOLT - BUTTON HD 0375 NC X 125 LG |
Загрузка ...
|
|
| D | 109072 | NUT - HEX JAM M10 |
Загрузка ...
|
|
| E | 109075 | SCREW |
Загрузка ...
|
