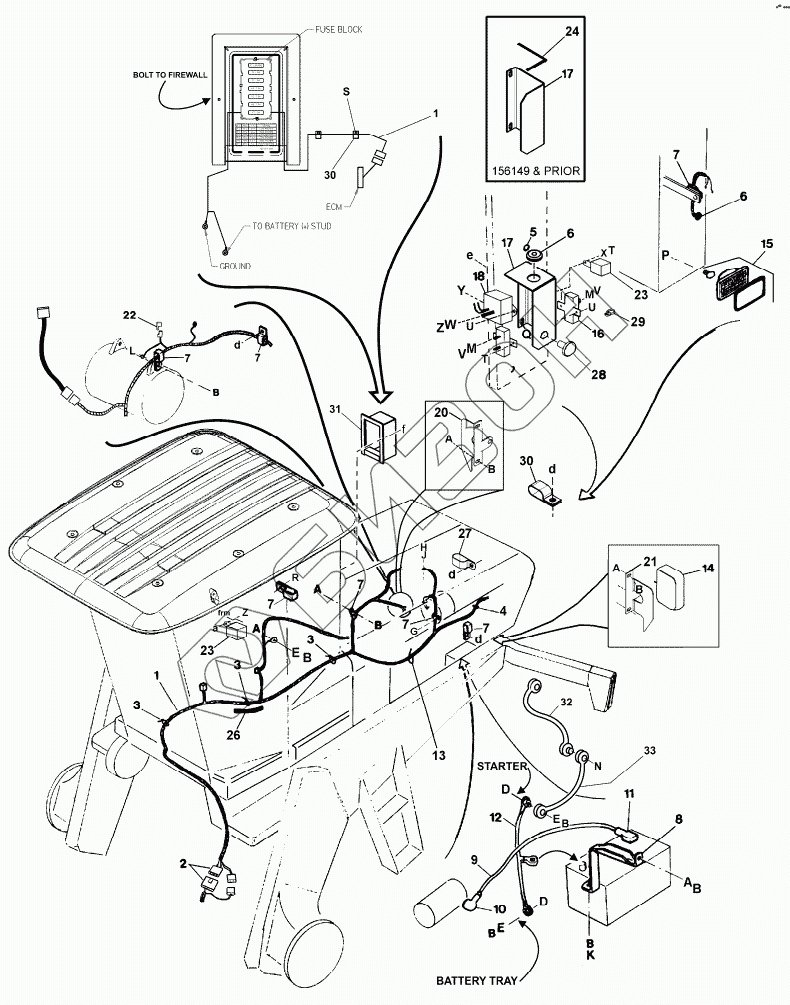

Графический каталог запасных частей к технике: MacDon-9250. TRACTOR ELECTRICAL
1
1
2
3
3
3
4
5
6
6
7
7
7
7
7
7
7
8
9
10
11
12
13
14
15
16
17
17
18
20
21
22
23
23
24
26
27
28
29
30
30
31
32
33
A
A
A
A
A
B
B
B
B
B
B
B
B
B
D
D
E
E
E
K
L
M
M
N
P
R
S
T
U
U
V
V
W
X
Y
Z
Z
a
d
d
d
d
e
f
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 45970 | HARNESS |
Загрузка ...
|
|
| 112947 | 112947 | HARNESS |
Загрузка ...
|
|
| 111367 | 111367 | HARNESS |
Загрузка ...
|
|
| 112984 | 112984 | HARNESS |
Загрузка ...
|
|
| 135216 | 135216 | FUSE |
Загрузка ...
|
|
| 135339 | 135339 | CAP |
Загрузка ...
|
|
| 163556 | 163556 | HARNESS |
Загрузка ...
|
|
| 163555 | 163555 | HARNESS |
Загрузка ...
|
|
| 2 | 31062 | CONNECTOR KIT |
Загрузка ...
|
|
| 112443 | 112443 | CONNECTOR KIT |
Загрузка ...
|
|
| 3 | 21763 | FASTENER - CABLE TIE BLACK |
Загрузка ...
|
|
| 4 | 42678 | FASTENER |
Загрузка ...
|
|
| 5 | 45155 | GROMMET |
Загрузка ...
|
|
| 6 | 135258 | GROMMET |
Загрузка ...
|
|
| 7 | 39272 | ЗАЖИМ |
Загрузка ...
|
|
| 8 | 44468 | HOLDER – BATTERY |
Загрузка ...
|
|
| 9 | 44511 | CABLE |
Загрузка ...
|
|
| 111368 | 111368 | CABLE |
Загрузка ...
|
|
| 167049 | 167049 | CABLE |
Загрузка ...
|
|
| 10 | 30689 | INSULATOR |
Загрузка ...
|
|
| 11 | 44350 | COVER |
Загрузка ...
|
|
| 12 | 112410 | CABLE |
Загрузка ...
|
|
| 13 | 30753 | CABLE TIE |
Загрузка ...
|
|
| 14 | 112152 | LIGHT |
Загрузка ...
|
|
| 15 | 109111 | LIGHT |
Загрузка ...
|
|
| 109112 | 109112 | OPTICAL UNIT |
Загрузка ...
|
|
| 109113 | 109113 | BULB - 12V, 55W |
Загрузка ...
|
|
| 109114 | 109114 | BEZEL |
Загрузка ...
|
|
| 16 | 21974 | BREAKER |
Загрузка ...
|
|
| 17 | 112156 | SUPPORT |
Загрузка ...
|
|
| 112876 | 112876 | SUPPORT |
Загрузка ...
|
|
| 112966 | 112966 | SUPPORT |
Загрузка ...
|
|
| 18 | 21774 | RELAY |
Загрузка ...
|
|
| 19 | 112140 | HARNESS |
Загрузка ...
|
|
| 20 | 112150 | SUPPORT |
Загрузка ...
|
|
| 21 | 112151 | SUPPORT |
Загрузка ...
|
|
| 22 | 112415 | TERMINAL |
Загрузка ...
|
|
| 23 | 30215 | РЕЛЕ МИНИ |
Загрузка ...
|
|
| 24 | 31889 | MOЛДИНГ |
Загрузка ...
|
|
| 25 | 42250 | HOSE |
Загрузка ...
|
|
| 26 | 42249 | HOSE |
Загрузка ...
|
|
| 27 | 50022 | CLAMP - INSULATED 15/16 INCH |
Загрузка ...
|
|
| 28 | 112979 | RESISTOR |
Загрузка ...
|
|
| 29 | 42523 | CLIP |
Загрузка ...
|
|
| 30 | 135224 | CLIP-WIRE HOLDER |
Загрузка ...
|
|
| 31 | 167053 | COVER |
Загрузка ...
|
|
| 167054 | 167054 | FOAM |
Загрузка ...
|
|
| 167055 | 167055 | FOAM |
Загрузка ...
|
|
| 32 | 167051 | CABLE |
Загрузка ...
|
|
| 33 | 167050 | CABLE |
Загрузка ...
|
|
| A | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
Загрузка ...
|
|
| B | 30228 | Гайка |
Загрузка ...
|
|
| C | 50139 | BOLT |
Загрузка ...
|
|
| D | 19965 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP |
Загрузка ...
|
|
| E | 18598 | Шайба |
Загрузка ...
|
|
| F | 21821 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP |
Загрузка ...
|
|
| G | 30627 | BOLT - HH M10 X 15 X 25 LG ZP |
Загрузка ...
|
|
| H | 30637 | NUT |
Загрузка ...
|
|
| J | 30631 | WASHER |
Загрузка ...
|
|
| K | 21470 | BOLT |
Загрузка ...
|
|
| L | 20077 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP |
Загрузка ...
|
|
| M | 18634 | WASHER - REG LOCK #10 NOM ID ZP |
Загрузка ...
|
|
| N | 50155 | БОЛТ |
Загрузка ...
|
|
| P | 50101 | NUT-FLG LOCK PREV TORQUE SM FACE M10-15 |
Загрузка ...
|
|
| Q | 21926 | BOLT - RHSN 1/4 NC X 05 GR 5 ZP |
Загрузка ...
|
|
| R | 18664 | NUT - HEX JAM 3/8 - 16 UNC GR 5 ZP |
Загрузка ...
|
|
| S | 50124 | SCREW |
Загрузка ...
|
|
| T | 42284 | ВИНТ |
Загрузка ...
|
|
| U | 21492 | ГАЙКА |
Загрузка ...
|
|
| V | 20011 | NUT |
Загрузка ...
|
|
| W | 18635 | WASHER - REG LOCK 1/4 IN NOM ID ZP |
Загрузка ...
|
|
| X | 18795 | WASHER |
Загрузка ...
|
|
| Y | 21455 | NUT - FLG (SERR FACE) 1/4 NC GR 5 ZP |
Загрузка ...
|
|
| Z | 18588 | NUT - HEX 1/4 - 20 UNC GR 5 ZP |
Загрузка ...
|
|
| a | 21572 | БОЛТ |
Загрузка ...
|
|
| d | 136005 | BOLT |
Загрузка ...
|
|
| e | 21055 | Винт |
Загрузка ...
|
|
| f | 21947 | ВИНТ |
Загрузка ...
|
