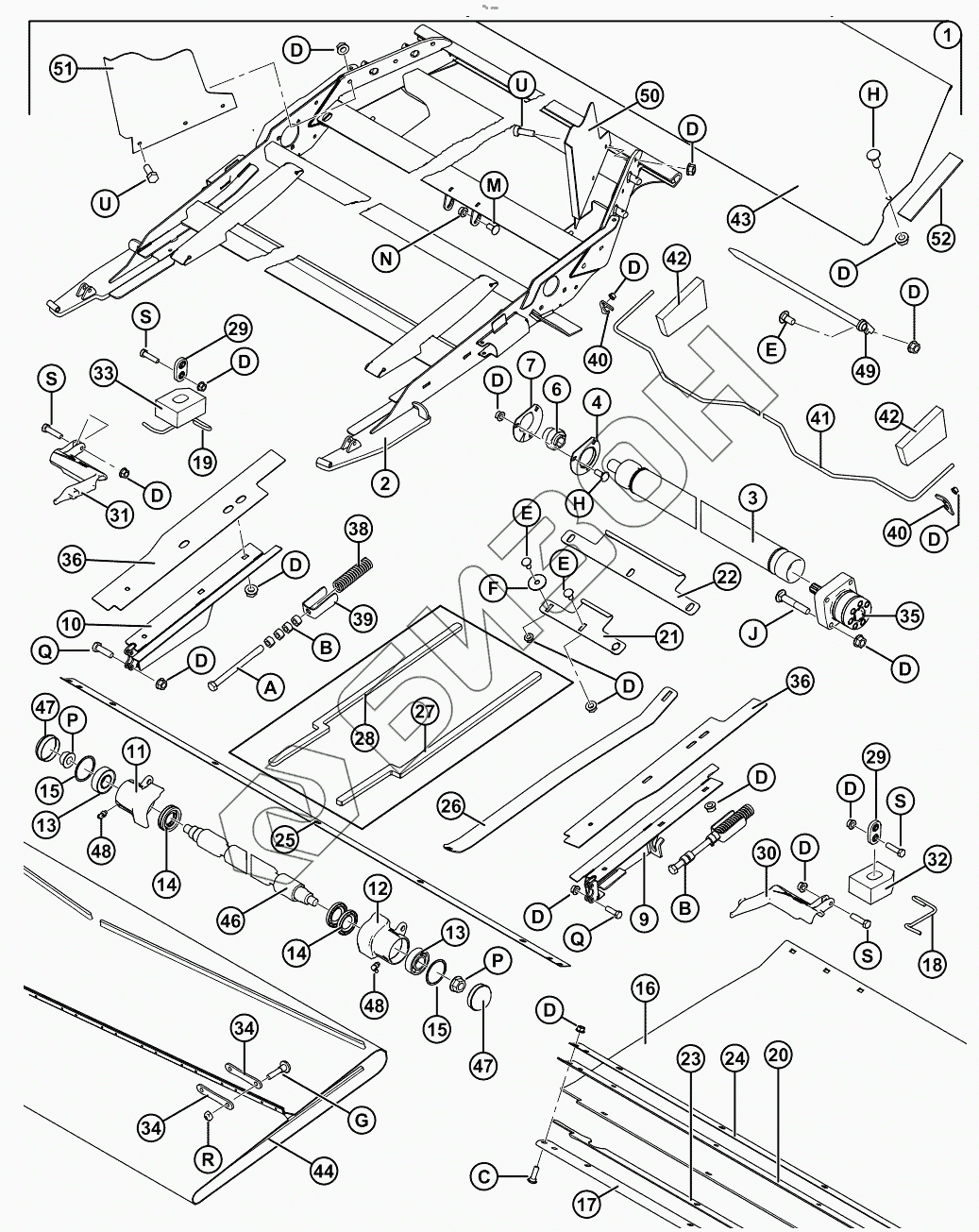

Графический каталог запасных частей к технике: MacDon-CA25. Подающее полотно
1
2
3
4
6
7
9
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
34
35
36
36
38
39
40
40
41
42
42
43
44
46
47
47
48
48
49
50
51
52
A
B
B
C
D
D
D
D
D
D
D
D
D
D
D
D
D
D
D
D
D
D
E
E
E
F
H
H
J
M
N
P
P
Q
Q
Q
R
S
S
S
S
U
U
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 245673 | Стол подающего полотна в сборе |
Загрузка ...
|
|
| 2 | 245672 | Рама подающего полотна |
Загрузка ...
|
|
| 3 | 133891 | Ролик |
Загрузка ...
|
|
| 4 | 100589 | Фланец подшипника внутренний |
Загрузка ...
|
|
| 6 | 21859 | ПОДШИПНИК |
Загрузка ...
|
|
| 7 | 100590 | Фланец подшипника внешний |
Загрузка ...
|
|
| 9 | 279670 | Рычаг направляющего ролика |
Загрузка ...
|
|
| 10 | 279671 | Рычаг направляющего ролика |
Загрузка ...
|
|
| 11 | 133124 | Корпус в сборе |
Загрузка ...
|
|
| 12 | 133126 | Корпус в сборе |
Загрузка ...
|
|
| 13 | 118185 | Подшипник |
Загрузка ...
|
|
| 14 | 100862 | Сальник |
Загрузка ...
|
|
| 15 | 118011 | Кольцо |
Загрузка ...
|
|
| 16 | 220446 | Поддон |
Загрузка ...
|
|
| 245675 | 245675 | Поддон |
Загрузка ...
|
|
| 17 | 156563 | Пластина |
Загрузка ...
|
|
| 18 | 156704 | Защелка |
Загрузка ...
|
|
| 19 | 133367 | Защелка |
Загрузка ...
|
|
| 20 | 156773 | Уплотнение |
Загрузка ...
|
|
| 21 | 220447 | Крюк |
Загрузка ...
|
|
| 22 | 133900 | Крюк |
Загрузка ...
|
|
| 23 | 220449 | Уплотнитель |
Загрузка ...
|
|
| 24 | 220380 | Пластина |
Загрузка ...
|
|
| 25 | 220381 | Пластина |
Загрузка ...
|
|
| 26 | 220237 | Опора |
Загрузка ...
|
|
| 27 | 220339 | Блок |
Загрузка ...
|
|
| 28 | 220342 | Блок |
Загрузка ...
|
|
| 29 | 187732 | Звено |
Загрузка ...
|
|
| 30 | 123935 | Опора |
Загрузка ...
|
|
| 31 | 123936 | Опора |
Загрузка ...
|
|
| 32 | 220338 | Блок |
Загрузка ...
|
|
| 33 | 220343 | Блок |
Загрузка ...
|
|
| 34 | 130283 | Пластина |
Загрузка ...
|
|
| 35 | 245122 | Мотор |
Загрузка ...
|
|
| 36 | 187948 | Уплотнение |
Загрузка ...
|
|
| 38 | 133946 | Пружина |
Загрузка ...
|
|
| 39 | 130246 | Фиксатор |
Загрузка ...
|
|
| 40 | 156365 | Защелка |
Загрузка ...
|
|
| 41 | 156363 | Ручка |
Загрузка ...
|
|
| 42 | 133892 | Заглушка |
Загрузка ...
|
|
| 43 | 220852 | Поддон |
Загрузка ...
|
|
| 44 | 133131 | Полотно |
Загрузка ...
|
|
| 46 | 156286 | Вал |
Загрузка ...
|
|
| 47 | 133372 | Пылезащитный колпачок |
Загрузка ...
|
|
| 48 | 21301 | ФИТИНГ |
Загрузка ...
|
|
| 49 | 187947 | Штифт |
Загрузка ...
|
|
| 50 | 151971 | Дефлектор |
Загрузка ...
|
|
| 51 | 151376 | Дефлектор |
Загрузка ...
|
|
| 52 | 248469 | Прокладка |
Загрузка ...
|
|
| A | 135906 | Болт |
Загрузка ...
|
|
| B | 18592 | NUT |
Загрузка ...
|
|
| C | 19966 | BOLT - RHSN 3/8 NC X 125 LG GR 5 ZP |
Загрузка ...
|
|
| D | 30228 | Гайка |
Загрузка ...
|
|
| E | 21472 | BOLT - RHSN 3/8 NC X 075 GR 5 ZP |
Загрузка ...
|
|
| F | 16652 | WASHER - FLAT |
Загрузка ...
|
|
| G | 135630 | ВИНТ |
Загрузка ...
|
|
| H | 19965 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP |
Загрузка ...
|
|
| J | 21485 | BOLT - RHSN 3/8 NC X 225 LG GR 5 ZP |
Загрузка ...
|
|
| M | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
Загрузка ...
|
|
| N | 21452 | NUT - FLANGE (SERR FACE) 375-16UNC |
Загрузка ...
|
|
| P | 50225 | Гайка |
Загрузка ...
|
|
| Q | 21264 | BOLT-HH 3/8 NC X 125 LG GR 5 ZP |
Загрузка ...
|
|
| R | 135626 | ГАЙКА |
Загрузка ...
|
|
| S | 21561 | BOLT - HH 3/8 NC X 15 LG GR 5 ZP |
Загрузка ...
|
|
| U | 20077 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
