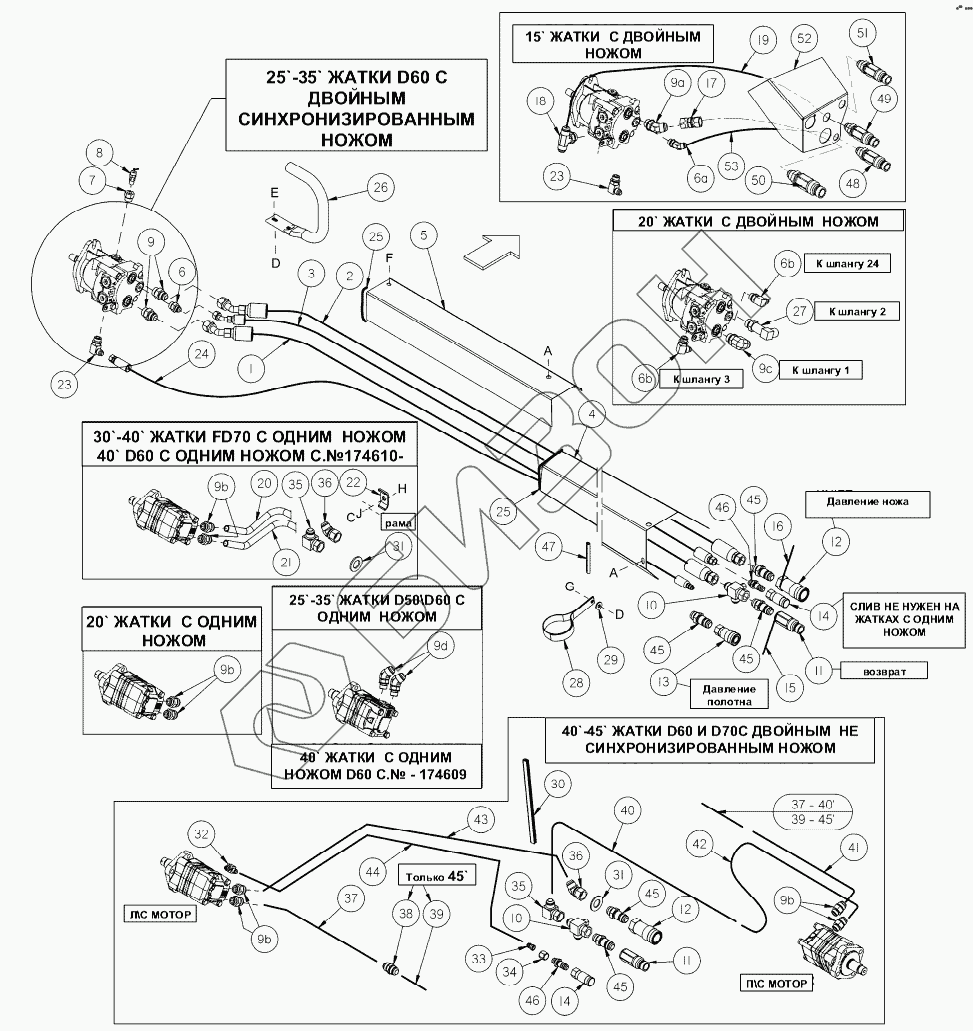

Графический каталог запасных частей к технике: MacDon-D50/D60/FD70. Привод ножа гидравлика
1
1
1
1
1
1
1
2
2
2
2
2
3
3
3
3
4
4
4
4
4
4
4
4
4
5
5
5
6
6a
6b
6b
7
8
9
9a
9b
9b
9b
9b
9c
9d
10
10
10
11
11
12
12
13
14
14
15
16
17
18
19
20
20
20
20
20
20
20
20
20
21
21
21
21
21
21
21
22
23
23
24
24
24
24
25
25
26
27
28
29
30
31
31
32
33
34
35
35
36
36
37
38
39
40
40
40
40
41
41
41
42
42
42
43
43
43
43
43
43
44
45
45
45
45
45
46
46
47
48
49
50
51
52
53
A
A
C
D
D
E
F
G
H
J
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 132903 | ШЛАНГ |
Загрузка ...
|
|
| 1 | 120577 | ШЛАНГ |
Загрузка ...
|
|
| 1 | 120578 | ШЛАНГ |
Загрузка ...
|
|
| 1 | 174356 | ШЛАНГ |
Загрузка ...
|
|
| 1 | 120579 | ШЛАНГ |
Загрузка ...
|
|
| 1 | 174357 | ШЛАНГ |
Загрузка ...
|
|
| 1 | 120580 | ШЛАНГ |
Загрузка ...
|
|
| 2 | 132904 | ШЛАНГ |
Загрузка ...
|
|
| 2 | 120573 | ШЛАНГ |
Загрузка ...
|
|
| 2 | 120574 | ШЛАНГ |
Загрузка ...
|
|
| 2 | 120575 | ШЛАНГ |
Загрузка ...
|
|
| 2 | 120576 | ШЛАНГ |
Загрузка ...
|
|
| 3 | 165367 | ШЛАНГ |
Загрузка ...
|
|
| 3 | 165354 | ШЛАНГ |
Загрузка ...
|
|
| 3 | 165355 | ШЛАНГ |
Загрузка ...
|
|
| 3 | 165356 | ШЛАНГ |
Загрузка ...
|
|
| 4 | 132641 | КРЫШКА |
Загрузка ...
|
|
| 4 | 120384 | КРЫШКА |
Загрузка ...
|
|
| 4 | 172465 | КРЫШКА |
Загрузка ...
|
|
| 4 | 132018 | КРЫШКА |
Загрузка ...
|
|
| 4 | 172160 | КРЫШКА |
Загрузка ...
|
|
| 4 | 145989 | КРЫШКА |
Загрузка ...
|
|
| 4 | 172161 | КРЫШКА |
Загрузка ...
|
|
| 4 | 132369 | КРЫШКА |
Загрузка ...
|
|
| 4 | 172380 | КРЫШКА |
Загрузка ...
|
|
| 5 | 120840 | КРЫШКА |
Загрузка ...
|
|
| 5 | 165417 | КРЫШКА |
Загрузка ...
|
|
| 5 | 145854 | КРЫШКА |
Загрузка ...
|
|
| 6 | 21881 | FITTING |
Загрузка ...
|
|
| 6a | 135241 | ФИТИНГ |
Загрузка ...
|
|
| 6b | 21801 | FITTING - ELBOW 90° HYD |
Загрузка ...
|
|
| 7 | 135255 | ФИТИНГ |
Загрузка ...
|
|
| 8 | 120377 | КЛАПАН |
Загрузка ...
|
|
| 9 | 21830 | FITTING - CONNECTOR HYD |
Загрузка ...
|
|
| 9a | 50098 | FITTING - ELBOW 45° HYD CW O-RING |
Загрузка ...
|
|
| 9b | 30610 | ФИТИНГ |
Загрузка ...
|
|
| 9c | 30970 | FITTING - ELBOW 90° HYD |
Загрузка ...
|
|
| 9d | 135182 | ФИТИНГ |
Загрузка ...
|
|
| 10 | 135245 | ФИТИНГ |
Загрузка ...
|
|
| 10 | 50086 | FITTING - HYD TEE |
Загрузка ...
|
|
| 11 | 135566 | МУФТА |
Загрузка ...
|
|
| 135479 | 135479 | САЛЬНИК КОМПЛЕКТ |
Загрузка ...
|
|
| 12 | 135565 | МУФТА |
Загрузка ...
|
|
| 111977 | 111977 | САЛЬНИК КОМПЛЕКТ |
Загрузка ...
|
|
| 13 | 135474 135480 | МУФТА |
Загрузка ...
|
|
| 14 | 135312 135481 | МУФТА |
Загрузка ...
|
|
| 15 | 40703 | СВЯЗКА |
Загрузка ...
|
|
| 16 | 40704 | СВЯЗКА |
Загрузка ...
|
|
| 17 | 135380 | ФИТИНГ |
Загрузка ...
|
|
| 18 | 50050 | ФИТИНГ |
Загрузка ...
|
|
| 19 | 132396 | ЛИНИЯ |
Загрузка ...
|
|
| 20 | 132770 | ЛИНИЯ |
Загрузка ...
|
|
| 20 | 174250 | ЛИНИЯ |
Загрузка ...
|
|
| 20 | 132899 | ЛИНИЯ |
Загрузка ...
|
|
| 20 | 174251 | ЛИНИЯ |
Загрузка ...
|
|
| 20 | 132901 | ЛИНИЯ |
Загрузка ...
|
|
| 20 | 165388 | ЛИНИЯ |
Загрузка ...
|
|
| 20 | 174254 | ЛИНИЯ |
Загрузка ...
|
|
| 20 | 172341 | ЛИНИЯ |
Загрузка ...
|
|
| 20 | 174258 | ЛИНИЯ |
Загрузка ...
|
|
| 21 | 132772 | ЛИНИЯ |
Загрузка ...
|
|
| 21 | 132900 | ЛИНИЯ |
Загрузка ...
|
|
| 21 | 132902 | ЛИНИЯ |
Загрузка ...
|
|
| 21 | 165491 | ЛИНИЯ |
Загрузка ...
|
|
| 21 | 174257 | ЛИНИЯ |
Загрузка ...
|
|
| 21 | 172342 | ЛИНИЯ |
Загрузка ...
|
|
| 21 | 174259 | ЛИНИЯ |
Загрузка ...
|
|
| 22 | 174499 | ДЕРЖАТЕЛЬ |
Загрузка ...
|
|
| 23 | 135352 | ФИТИНГ |
Загрузка ...
|
|
| 24 | 172839 | ШЛАНГ |
Загрузка ...
|
|
| 24 | 165476 | ШЛАНГ |
Загрузка ...
|
|
| 24 | 165477 | ШЛАНГ |
Загрузка ...
|
|
| 24 | 165478 | ШЛАНГ |
Загрузка ...
|
|
| 25 | 135190 | MOЛДИНГ |
Загрузка ...
|
|
| 26 | 172139 | НАПРАВЛЯЮЩАЯ |
Загрузка ...
|
|
| 27 | 135612 | ФИТИНГ |
Загрузка ...
|
|
| 28 | 187141 | РЕМЕШОК |
Загрузка ...
|
|
| 29 | 20535 | WASHER-FLAT |
Загрузка ...
|
|
| 30 | 110735 | MOULDING-FRAME (UNIGRIP) |
Загрузка ...
|
|
| 31 | 18603 | ШАЙБА |
Загрузка ...
|
|
| 32 | 50104 | ФИТИНГ |
Загрузка ...
|
|
| 33 | 30981 | ФИТИНГ |
Загрузка ...
|
|
| 34 | 21069 | ГАЙКА |
Загрузка ...
|
|
| 35 | 50175 | ФИТИНГ |
Загрузка ...
|
|
| 36 | 135240 | ФИТИНГ |
Загрузка ...
|
|
| 37 | 165298 | ЛИНИЯ |
Загрузка ...
|
|
| 38 | 30376 | ФИТИНГ |
Загрузка ...
|
|
| 39 | 165297 | ЛИНИЯ |
Загрузка ...
|
|
| 40 | 172350 | ЛИНИЯ |
Загрузка ...
|
|
| 40 | 174260 | ЛИНИЯ |
Загрузка ...
|
|
| 40 | 165300 | ЛИНИЯ |
Загрузка ...
|
|
| 40 | 174253 | ЛИНИЯ |
Загрузка ...
|
|
| 41 | 165389 | ШЛАНГ |
Загрузка ...
|
|
| 41 | 174255 | ШЛАНГ |
Загрузка ...
|
|
| 41 | 165294 | ШЛАНГ |
Загрузка ...
|
|
| 42 | 165390 | ШЛАНГ |
Загрузка ...
|
|
| 42 | 174256 | ШЛАНГ |
Загрузка ...
|
|
| 42 | 165294 | ШЛАНГ |
Загрузка ...
|
|
| 43 | 172341 | ЛИНИЯ |
Загрузка ...
|
|
| 43 | 174258 | ЛИНИЯ |
Загрузка ...
|
|
| 43 | 165388 | ЛИНИЯ |
Загрузка ...
|
|
| 43 | 174254 | ЛИНИЯ |
Загрузка ...
|
|
| 43 | 165299 | ЛИНИЯ |
Загрузка ...
|
|
| 43 | 174252 | ЛИНИЯ |
Загрузка ...
|
|
| 44 | 174300 | ШЛАНГ |
Загрузка ...
|
|
| 174299 | 174299 | ШЛАНГ |
Загрузка ...
|
|
| 45 | 135372 | ФИТИНГ |
Загрузка ...
|
|
| 46 | 30819 | ФИТИНГ |
Загрузка ...
|
|
| 47 | 31889 | MOЛДИНГ |
Загрузка ...
|
|
| 48 | 135213 | МУФТА |
Загрузка ...
|
|
| 135481 | 135481 | САЛЬНИК КОМПЛЕКТ |
Загрузка ...
|
|
| 49 | 135205 | МУФТА |
Загрузка ...
|
|
| 135479 | 135479 | САЛЬНИК КОМПЛЕКТ |
Загрузка ...
|
|
| 50 | 135204 | МУФТА |
Загрузка ...
|
|
| 111977 | 111977 | САЛЬНИК КОМПЛЕКТ |
Загрузка ...
|
|
| 51 | 135206 | МУФТА |
Загрузка ...
|
|
| 135480 | 135480 | САЛЬНИК КОМПЛЕКТ |
Загрузка ...
|
|
| 52 | 132657 | ДЕРЖАТЕЛЬ |
Загрузка ...
|
|
| 53 | 120469 | ЛИНИЯ |
Загрузка ...
|
|
| A | 101898 | ВИНТ |
Загрузка ...
|
|
| C | 21561 | BOLT - HH 3/8 NC X 15 LG GR 5 ZP |
Загрузка ...
|
|
| D | 30228 | Гайка |
Загрузка ...
|
|
| E | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
Загрузка ...
|
|
| F | 30693 | БОЛТ |
Загрузка ...
|
|
| G | 20077 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP |
Загрузка ...
|
|
| H | 21452 | NUT - FLANGE (SERR FACE) 375-16UNC |
Загрузка ...
|
|
| J | 18598 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
