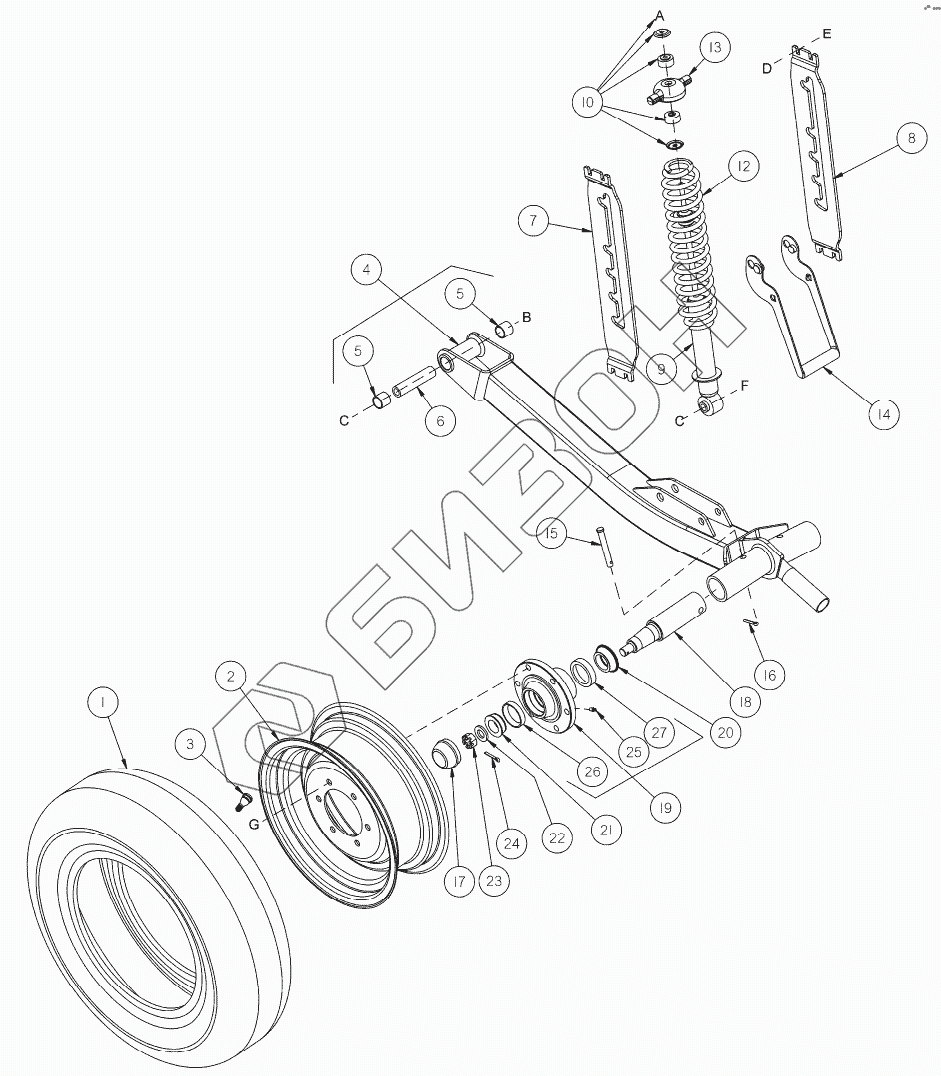

Графический каталог запасных частей к технике: MacDon-D50/D60/FD70. Стабилизационные колеса
1
2
3
4
5
5
6
7
8
9
10
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
A
B
C
C
D
E
F
G
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 193031 | ШИНА |
Загрузка ...
|
|
| 2 | 144531 | ДИСК |
Загрузка ...
|
|
| 3 | 21153 | STEM-TIRE VALVE ASSEMBLY #TR-415 |
Загрузка ...
|
|
| 4 | 144860 | ТРУБА |
Загрузка ...
|
|
| 5 | 133992 | ВТУЛКА |
Загрузка ...
|
|
| 6 | 144880 | ПРОКЛАДКА |
Загрузка ...
|
|
| 7 | 144964 | ОПОРА |
Загрузка ...
|
|
| 8 | 144965 | ОПОРА |
Загрузка ...
|
|
| 9 | 144934 | АМОРТИЗАТОР |
Загрузка ...
|
|
| 10 | 193032 | КОМПЛЕКТ |
Загрузка ...
|
|
| 12 | 144935 | ПРУЖИНА |
Загрузка ...
|
|
| 13 | 144966 | КРЫШКА |
Загрузка ...
|
|
| 14 | 144899 | РУЧКА СВАРНАЯ |
Загрузка ...
|
|
| 15 | 101007 | PIN – CLEVIS |
Загрузка ...
|
|
| 16 | 18648 | PIN-COTTER 3/16 DIA X 125 ZP |
Загрузка ...
|
|
| 17 | 30520 | КРЫШКА |
Загрузка ...
|
|
| 18 | 144378 | ШПИНДЕЛЬ |
Загрузка ...
|
|
| 19 | 41982 | СТУПИЦА |
Загрузка ...
|
|
| 20 | 30517 | ПОДШИПНИК |
Загрузка ...
|
|
| 21 | 21376 | ПОДШИПНИК |
Загрузка ...
|
|
| 22 | 21540 | WASHER - HARDENED |
Загрузка ...
|
|
| 23 | 5512 | ГАЙКА |
Загрузка ...
|
|
| 24 | 18648 | PIN-COTTER 3/16 DIA X 125 ZP |
Загрузка ...
|
|
| 25 | 50174 | FITTING |
Загрузка ...
|
|
| 21887 | 21887 | ФИТИНГ |
Загрузка ...
|
|
| 26 | 7900 | МАНЖЕТА |
Загрузка ...
|
|
| 27 | 30516 | МАНЖЕТА |
Загрузка ...
|
|
| A | 18866 | NUT - HEX 3/8 - 24 UNF GR 5 ZP |
Загрузка ...
|
|
| B | 21577 | БОЛТ |
Загрузка ...
|
|
| C | 50225 | Гайка |
Загрузка ...
|
|
| D | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
Загрузка ...
|
|
| E | 30228 | Гайка |
Загрузка ...
|
|
| F | 21583 | БОЛТ |
Загрузка ...
|
|
| G | 18916 | BOLT - 90° WHEEL 9/16 NF X 175 OL |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
