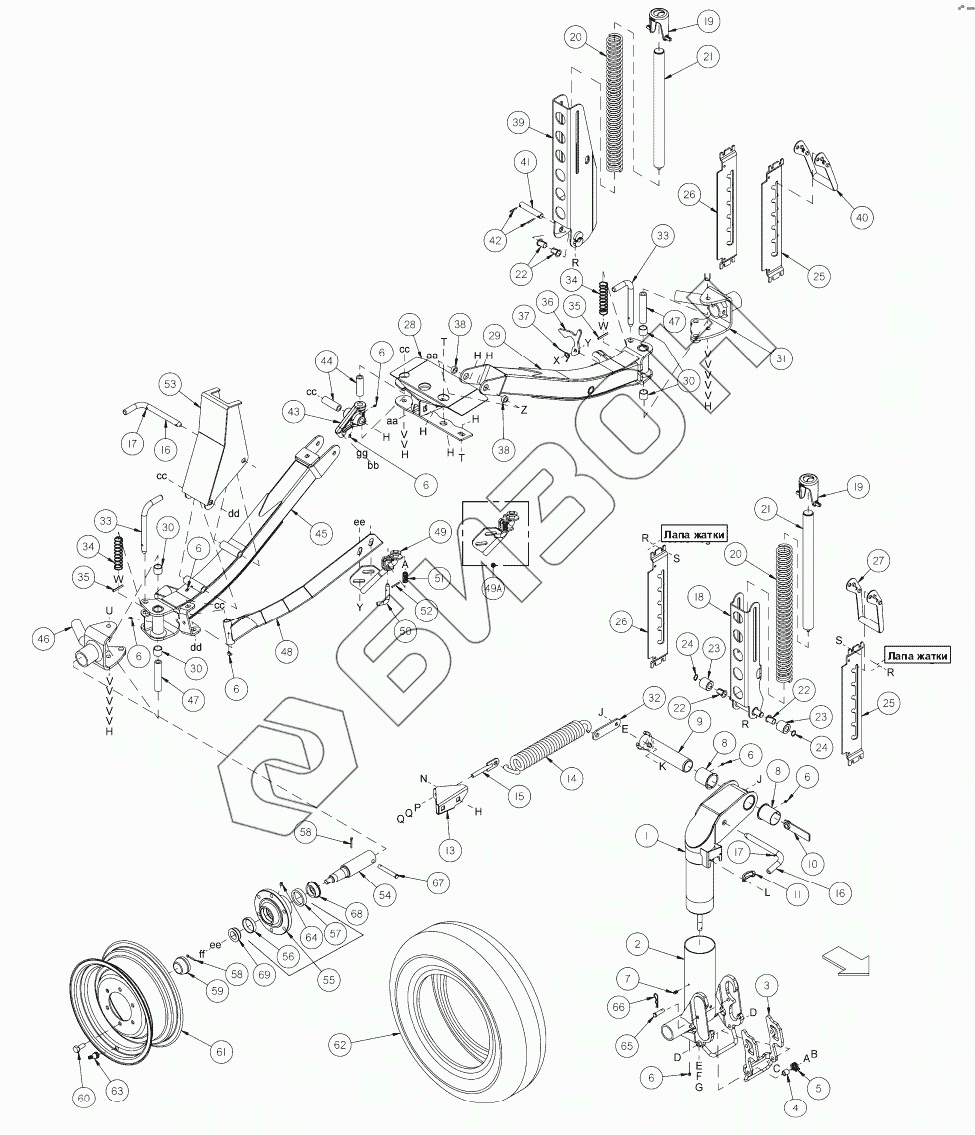

Графический каталог запасных частей к технике: MacDon-D50/D60/FD70. Tранспорт – колеса и опоры (опция) СН 174609 и ниже
1
2
3
4
5
6
6
6
6
6
6
6
6
7
8
8
9
10
11
13
14
15
16
17
18
19
19
20
20
21
21
22
22
22
23
23
24
24
25
25
26
26
27
28
29
30
30
30
31
32
33
33
34
34
35
35
36
37
38
38
39
40
41
42
43
44
45
46
47
47
48
49
49A
50
51
52
53
54
55
56
57
58
58
59
60
61
62
63
64
65
66
67
68
69
A
B
C
D
D
E
E
F
H
H
H
H
H
H
H
H
H
H
J
J
K
L
N
P
Q
Q
R
R
R
R
S
S
T
T
U
U
V
V
V
V
V
V
V
V
V
V
V
V
W
W
X
Y
Z
aa
bb
cc
cc
cc
cc
dd
dd
ee
ee
ff
gg
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 144262 | ОСЬ |
Загрузка ...
|
|
| 2 | 144258 | ШПИНДЕЛЬ |
Загрузка ...
|
|
| 3 | 144605 | ЗАМОК |
Загрузка ...
|
|
| 4 | 144742 | ПРОКЛАДКА |
Загрузка ...
|
|
| 5 | 144741 | ПРУЖИНА |
Загрузка ...
|
|
| 6 | 18671 | FITTING- LUBE 1/4-28 UNF |
Загрузка ...
|
|
| 7 | 21010 | ФИТИНГ |
Загрузка ...
|
|
| 8 | 35694 | ВТУЛКА |
Загрузка ...
|
|
| 9 | 144374 | ПАЛЕЦ |
Загрузка ...
|
|
| 10 | 144577 | ПЛАСТИНА |
Загрузка ...
|
|
| 11 | 144566 | ЗАЖИМ |
Загрузка ...
|
|
| 13 | 144873 | ОПОРА |
Загрузка ...
|
|
| 14 | 144724 | ПРУЖИНА |
Загрузка ...
|
|
| 15 | 144425 | БОЛТ |
Загрузка ...
|
|
| 16 | 144415 | ПАЛЕЦ |
Загрузка ...
|
|
| 17 | 16010 | ПАЛЕЦ |
Загрузка ...
|
|
| 18 | 144359 | ШВЕЛЛЕР |
Загрузка ...
|
|
| 19 | 144761 | КРЫШКА |
Загрузка ...
|
|
| 20 | 144086 | ПРУЖИНА |
Загрузка ...
|
|
| 21 | 144344 | ТРУБА |
Загрузка ...
|
|
| 22 | 37551 | ВТУЛКА |
Загрузка ...
|
|
| 23 | 144386 | РОЛИК |
Загрузка ...
|
|
| 24 | 135385 | КОЛЬЦО |
Загрузка ...
|
|
| 25 | 144456 | ОПОРА |
Загрузка ...
|
|
| 26 | 144457 | ОПОРА |
Загрузка ...
|
|
| 27 | 144458 | РУЧКА |
Загрузка ...
|
|
| 28 | 144355 | ОПОРА |
Загрузка ...
|
|
| 29 | 144960 | ТРУБА |
Загрузка ...
|
|
| 30 | 5259 | ВТУЛКА |
Загрузка ...
|
|
| 31 | 144990 | ОСЬ |
Загрузка ...
|
|
| 32 | 144471 | ПЛАСТИНА |
Загрузка ...
|
|
| 33 | 144131 | ПАЛЕЦ |
Загрузка ...
|
|
| 34 | 29028 | ПРУЖИНА |
Загрузка ...
|
|
| 35 | 2148 | ПАЛЕЦ |
Загрузка ...
|
|
| 36 | 144421 | ЗАМОК |
Загрузка ...
|
|
| 37 | 144505 | ПРУЖИНА |
Загрузка ...
|
|
| 38 | 18209 | ПРОКЛАДКА |
Загрузка ...
|
|
| 39 | 144303 | ШВЕЛЛЕР |
Загрузка ...
|
|
| 40 | 144463 | РУЧКА |
Загрузка ...
|
|
| 41 | 144376 | ПАЛЕЦ |
Загрузка ...
|
|
| 42 | 13617 | PIN-SPRING 3/16 DIA X 125 LG |
Загрузка ...
|
|
| 43 | 144743 | ШТИФТ |
Загрузка ...
|
|
| 44 | 144091 | ТРУБА |
Загрузка ...
|
|
| 45 | 144959 | ТРУБА |
Загрузка ...
|
|
| 46 | 144991 | ОСЬ |
Загрузка ...
|
|
| 47 | 193022 | ПРОКЛАДКА |
Загрузка ...
|
|
| 48 | 144324 | РАСПОРКА |
Загрузка ...
|
|
| 49 | 144433 | ЗАМОК |
Загрузка ...
|
|
| 49A | 193175 | ЗАМОК в сборе |
Загрузка ...
|
|
| 50 | 144409 | ПАЛЕЦ |
Загрузка ...
|
|
| 51 | 35618 | ПРУЖИНА |
Загрузка ...
|
|
| 52 | 7642 | ПАЛЕЦ |
Загрузка ...
|
|
| 53 | 144321 | ОПОРА |
Загрузка ...
|
|
| 54 | 144378 | ШПИНДЕЛЬ |
Загрузка ...
|
|
| 55 | 41982 | СТУПИЦА |
Загрузка ...
|
|
| 56 | 7900 | МАНЖЕТА |
Загрузка ...
|
|
| 57 | 30516 | МАНЖЕТА |
Загрузка ...
|
|
| 58 | 18648 | PIN-COTTER 3/16 DIA X 125 ZP |
Загрузка ...
|
|
| 59 | 30520 | КРЫШКА |
Загрузка ...
|
|
| 60 | 18916 | BOLT - 90° WHEEL 9/16 NF X 175 OL |
Загрузка ...
|
|
| 61 | 144531 | ДИСК |
Загрузка ...
|
|
| 62 | 50212 | ШИНА |
Загрузка ...
|
|
| 63 | 21153 | STEM-TIRE VALVE ASSEMBLY #TR-415 |
Загрузка ...
|
|
| 64 | 50174 | FITTING |
Загрузка ...
|
|
| 21887 | 21887 | ФИТИНГ |
Загрузка ...
|
|
| 65 | 19927 | ПАЛЕЦ |
Загрузка ...
|
|
| 66 | 12125 | ПАЛЕЦ |
Загрузка ...
|
|
| 67 | 101007 | PIN – CLEVIS |
Загрузка ...
|
|
| 68 | 30517 | ПОДШИПНИК |
Загрузка ...
|
|
| 69 | 21376 | ПОДШИПНИК |
Загрузка ...
|
|
| A | 18599 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP |
Загрузка ...
|
|
| B | 21880 | БОЛТ |
Загрузка ...
|
|
| C | 21576 | BOLT - HH 1/2 NC X 2 LG GR 5 ZP |
Загрузка ...
|
|
| D | 18697 | NUT - HEX LOCK DT 500-13UNC |
Загрузка ...
|
|
| E | 30441 | WASHER - HARDENED |
Загрузка ...
|
|
| F | 6649 | ГАЙКА |
Загрузка ...
|
|
| H | 50225 | Гайка |
Загрузка ...
|
|
| J | 48050 | БОЛТ |
Загрузка ...
|
|
| K | 21941 | ГАЙКА |
Загрузка ...
|
|
| L | 21055 | Винт |
Загрузка ...
|
|
| M | 101898 | ВИНТ |
Загрузка ...
|
|
| N | 117015 | БОЛТ |
Загрузка ...
|
|
| P | 4761 | WASHER - FLAT |
Загрузка ...
|
|
| Q | 18591 | NUT - HEX 1/2 - 13 UNC GR 5 ZP |
Загрузка ...
|
|
| R | 30228 | Гайка |
Загрузка ...
|
|
| S | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
Загрузка ...
|
|
| T | 103562 | БОЛТ |
Загрузка ...
|
|
| U | 21591 | БОЛТ |
Загрузка ...
|
|
| V | 18600 | WASHER - SAE FLAT 21/32 ID X 1 5/16 IN OD ZP |
Загрузка ...
|
|
| W | 18601 | WASHER - SAE FLAT 13/16 ID X 15 IN OD ZP |
Загрузка ...
|
|
| X | 18723 | BOLT - HH 1/2 NC X 15 LG TFL GR 5 ZP |
Загрузка ...
|
|
| Y | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 |
Загрузка ...
|
|
| Z | 21585 | БОЛТ |
Загрузка ...
|
|
| aa | 18523 | БОЛТ |
Загрузка ...
|
|
| bb | 30833 | БОЛТ |
Загрузка ...
|
|
| cc | 135464 | БОЛТ |
Загрузка ...
|
|
| dd | 18689 | NUT - HEX LOCK DT 750-10UNC |
Загрузка ...
|
|
| ee | 21540 | WASHER - HARDENED |
Загрузка ...
|
|
| ff | 5512 | ГАЙКА |
Загрузка ...
|
|
| gg | 21056 | NUT- HEX JAM 1/2-13 UNC GR 5 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
