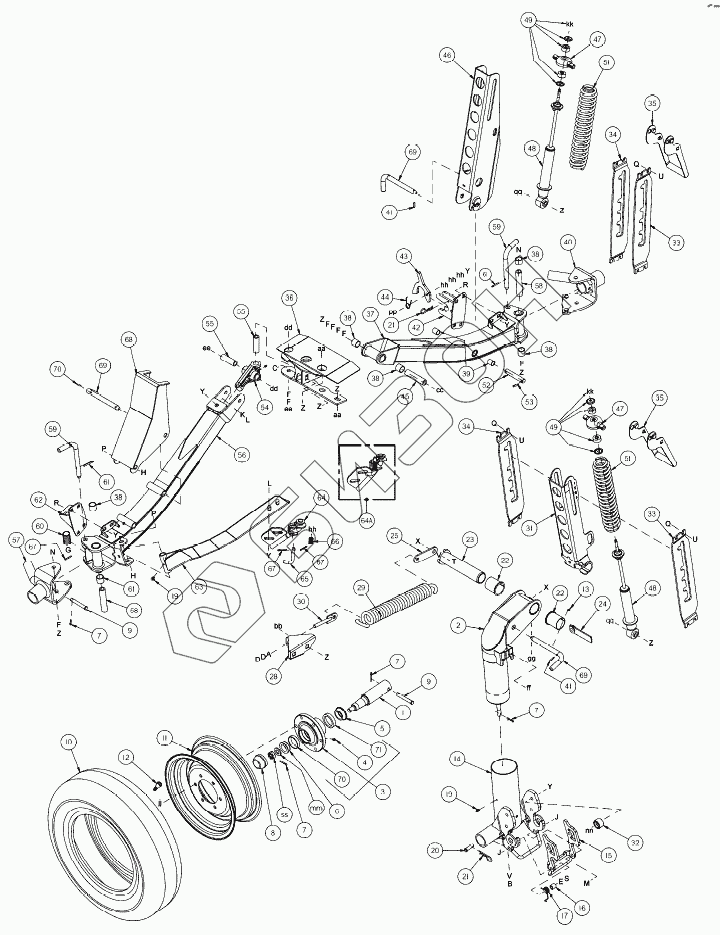

Графический каталог запасных частей к технике: MacDon-D50/D60/FD70. Tранспорт – колеса и опоры (опция) СН 174610 и выше
1
2
3
4
5
6
7
7
7
7
8
9
9
10
11
12
13
14
15
16
17
19
19
20
21
21
22
22
23
24
25
28
29
30
31
32
33
33
34
34
35
35
36
37
38
38
38
38
38
39
40
41
41
42
43
44
45
46
47
47
48
48
49
49
51
51
52
53
54
55
55
56
57
58
59
59
60
61
61
61
62
63
64
64A
65
66
67
67
67
68
68
69
69
69
70
70
71
A
B
C
D
D
E
F
F
F
F
F
F
G
H
H
J
K
L
L
M
N
N
P
Q
Q
Q
R
R
S
T
U
U
U
V
X
X
Y
Y
Y
Y
Z
Z
Z
Z
Z
Z
Z
Z
Z
aa
aa
aa
bb
dd
dd
ee
ee
ff
gg
gg
hh
hh
hh
hh
kk
kk
mm
nn
РР
qq
ss
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 144378 | ШПИНДЕЛЬ |
Загрузка ...
|
|
| 2 | 193071 | ОСЬ СВАРНАЯ |
Загрузка ...
|
|
| 3 | 41982 | СТУПИЦА |
Загрузка ...
|
|
| 4 | 50174 | FITTING |
Загрузка ...
|
|
| 21887 | 21887 | ФИТИНГ |
Загрузка ...
|
|
| 5 | 30517 | ПОДШИПНИК |
Загрузка ...
|
|
| 6 | 21376 | ПОДШИПНИК |
Загрузка ...
|
|
| 7 | 18648 | PIN-COTTER 3/16 DIA X 125 ZP |
Загрузка ...
|
|
| 8 | 30520 | КРЫШКА |
Загрузка ...
|
|
| 9 | 101007 | PIN – CLEVIS |
Загрузка ...
|
|
| 10 | 193031 | ШИНА |
Загрузка ...
|
|
| 11 | 144531 | ДИСК |
Загрузка ...
|
|
| 12 | 21153 | STEM-TIRE VALVE ASSEMBLY #TR-415 |
Загрузка ...
|
|
| 13 | 18671 | FITTING- LUBE 1/4-28 UNF |
Загрузка ...
|
|
| 14 | 144971 | ШПИНДЕЛЬ СВАРНОЙ |
Загрузка ...
|
|
| 15 | 144976 | ЗАМОК СВАРНОЙ |
Загрузка ...
|
|
| 16 | 144742 | ПРОКЛАДКА |
Загрузка ...
|
|
| 17 | 144741 | ПРУЖИНА |
Загрузка ...
|
|
| 19 | 21010 | ФИТИНГ |
Загрузка ...
|
|
| 20 | 19927 | ПАЛЕЦ |
Загрузка ...
|
|
| 21 | 13125 | PIN - HAIR |
Загрузка ...
|
|
| 22 | 35694 | ВТУЛКА |
Загрузка ...
|
|
| 23 | 144374 | ПАЛЕЦ |
Загрузка ...
|
|
| 24 | 144577 | ПЛАСТИНА |
Загрузка ...
|
|
| 25 | 144471 | ПЛАСТИНА |
Загрузка ...
|
|
| 26 | 193057 | ЗАЖИМ |
Загрузка ...
|
|
| 27 | 144739 | ДЕРЖАТЕЛЬ |
Загрузка ...
|
|
| 28 | 144873 | ОПОРА |
Загрузка ...
|
|
| 29 | 144724 | ПРУЖИНА |
Загрузка ...
|
|
| 30 | 144425 | БОЛТ |
Загрузка ...
|
|
| 31 | 144968 | ШВЕЛЛЕР СВАРНОЙ |
Загрузка ...
|
|
| 32 | 193008 | РОЛИК |
Загрузка ...
|
|
| 33 | 144964 | ОПОРА |
Загрузка ...
|
|
| 34 | 144965 | ОПОРА |
Загрузка ...
|
|
| 35 | 144899 | РУЧКА СВАРНАЯ |
Загрузка ...
|
|
| 36 | 144355 | ОПОРА |
Загрузка ...
|
|
| 37 | 144983 | ТРУБА |
Загрузка ...
|
|
| 38 | 133992 | ВТУЛКА |
Загрузка ...
|
|
| 39 | 156501 | ВТУЛКА |
Загрузка ...
|
|
| 40 | 144990 | ОСЬ |
Загрузка ...
|
|
| 41 | 16010 | ПАЛЕЦ |
Загрузка ...
|
|
| 42 | 193009 | ЗАМОК СВАРНОЙ |
Загрузка ...
|
|
| 43 | 193016 | ЗАМОК |
Загрузка ...
|
|
| 44 | 144505 | ПРУЖИНА |
Загрузка ...
|
|
| 45 | 144880 | ПРОКЛАДКА |
Загрузка ...
|
|
| 46 | 144956 | ШВЕЛЛЕР СВАРНОЙ |
Загрузка ...
|
|
| 47 | 144966 | КРЫШКА |
Загрузка ...
|
|
| 48 | 144934 | АМОРТИЗАТОР |
Загрузка ...
|
|
| 49 | 193032 | КОМПЛЕКТ |
Загрузка ...
|
|
| 51 | 144962 | ПРУЖИНА |
Загрузка ...
|
|
| 52 | 144376 | ПАЛЕЦ |
Загрузка ...
|
|
| 53 | 16266 | PIN-SPRING 1/4 DIA X 125 LG |
Загрузка ...
|
|
| 54 | 144743 | ШТИФТ |
Загрузка ...
|
|
| 55 | 144091 | ТРУБА |
Загрузка ...
|
|
| 56 | 193004 | ОСЬ В СБОРЕ И ВТУЛКИ |
Загрузка ...
|
|
| 57 | 144991 | ОСЬ |
Загрузка ...
|
|
| 58 | 193022 | ПРОКЛАДКА |
Загрузка ...
|
|
| 59 | 144989 | ПАЛЕЦ |
Загрузка ...
|
|
| 60 | 29028 | ПРУЖИНА |
Загрузка ...
|
|
| 61 | 2148 | ПАЛЕЦ |
Загрузка ...
|
|
| 62 | 193014 | ЗАМОК СВАРНОЙ |
Загрузка ...
|
|
| 63 | 144324 | РАСПОРКА |
Загрузка ...
|
|
| 64 | 144433 | ЗАМОК |
Загрузка ...
|
|
| 64A | 193175 | ЗАМОК в сборе |
Загрузка ...
|
|
| 65 | 144409 | ПАЛЕЦ |
Загрузка ...
|
|
| 66 | 35618 | ПРУЖИНА |
Загрузка ...
|
|
| 67 | 7642 | ПАЛЕЦ |
Загрузка ...
|
|
| 68 | 144321 | ОПОРА |
Загрузка ...
|
|
| 69 | 144415 | ПАЛЕЦ |
Загрузка ...
|
|
| 70 | 7900 | МАНЖЕТА |
Загрузка ...
|
|
| 71 | 30516 | МАНЖЕТА |
Загрузка ...
|
|
| A | 4761 | WASHER - FLAT |
Загрузка ...
|
|
| B | 6649 | ГАЙКА |
Загрузка ...
|
|
| C | 18523 | БОЛТ |
Загрузка ...
|
|
| D | 18591 | NUT - HEX 1/2 - 13 UNC GR 5 ZP |
Загрузка ...
|
|
| E | 18599 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP |
Загрузка ...
|
|
| F | 18600 | WASHER - SAE FLAT 21/32 ID X 1 5/16 IN OD ZP |
Загрузка ...
|
|
| G | 18601 | WASHER - SAE FLAT 13/16 ID X 15 IN OD ZP |
Загрузка ...
|
|
| H | 102636 | NUT - HEX DT 750-10UNC |
Загрузка ...
|
|
| J | 18697 | NUT - HEX LOCK DT 500-13UNC |
Загрузка ...
|
|
| K | 21056 | NUT- HEX JAM 1/2-13 UNC GR 5 ZP |
Загрузка ...
|
|
| L | 21066 | BOLT - RHSN 1/2 NC X 1 GR 5 ZP |
Загрузка ...
|
|
| M | 21576 | BOLT - HH 1/2 NC X 2 LG GR 5 ZP |
Загрузка ...
|
|
| N | 21591 | БОЛТ |
Загрузка ...
|
|
| P | 21599 | BOLT - HH 3/4 NC X 50 LG GR 5 ZP |
Загрузка ...
|
|
| Q | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
Загрузка ...
|
|
| R | 21868 | BOLT – round head square neck 1/2 NC X 10 GR 5 ZP |
Загрузка ...
|
|
| S | 21880 | БОЛТ |
Загрузка ...
|
|
| T | 21941 | ГАЙКА |
Загрузка ...
|
|
| U | 30228 | Гайка |
Загрузка ...
|
|
| V | 30441 | WASHER - HARDENED |
Загрузка ...
|
|
| W | 30833 | БОЛТ |
Загрузка ...
|
|
| X | 48050 | БОЛТ |
Загрузка ...
|
|
| Y | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 |
Загрузка ...
|
|
| Z | 50225 | Гайка |
Загрузка ...
|
|
| aa | 103562 | БОЛТ |
Загрузка ...
|
|
| bb | 117015 | БОЛТ |
Загрузка ...
|
|
| cc | 193182 | БОЛТ |
Загрузка ...
|
|
| dd | 135341 | ГАЙКА |
Загрузка ...
|
|
| ee | 135464 | БОЛТ |
Загрузка ...
|
|
| ff | 021055 | ВИНТ |
Загрузка ...
|
|
| gg | 101898 | ВИНТ |
Загрузка ...
|
|
| hh | 18599 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP |
Загрузка ...
|
|
| jj | 18916 | BOLT - 90° WHEEL 9/16 NF X 175 OL |
Загрузка ...
|
|
| kk | 18866 | NUT - HEX 3/8 - 24 UNF GR 5 ZP |
Загрузка ...
|
|
| mm | 21540 | WASHER - HARDENED |
Загрузка ...
|
|
| nn | 21565 | БОЛТ |
Загрузка ...
|
|
| РР | 21578 | BOLT - HH 1/2 NC X 225 LG GR 5 ZP |
Загрузка ...
|
|
| 30922 | БОЛТ |
Загрузка ...
|
||
| ss | 5512 | ГАЙКА |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
