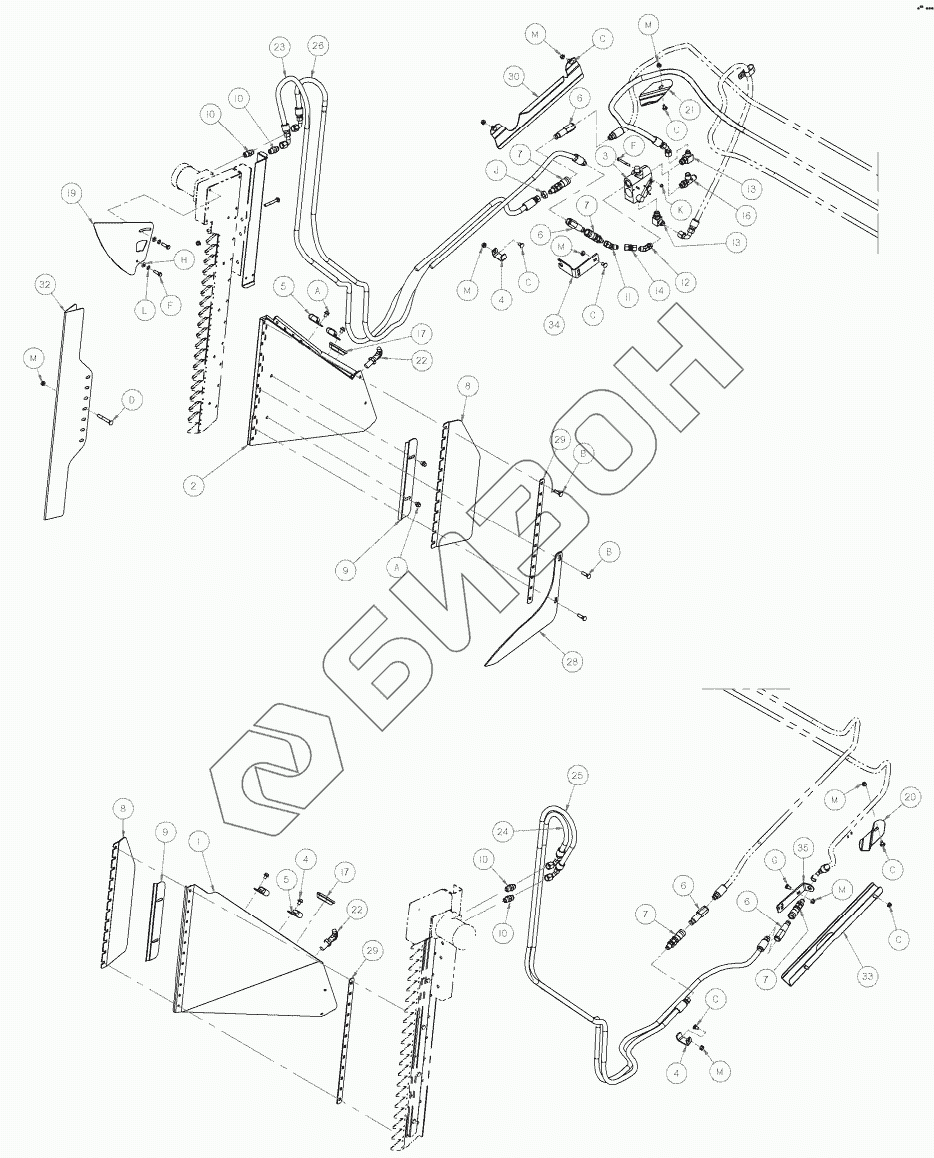

Графический каталог запасных частей к технике: MacDon-D50/D60/FD70. Вертикальный нож
30228
30228
30228
30228
30228
30228
30228
30228
18637
18724
7674
18598
21863
21264
21264
30307
21472
21472
21472
21472
21472
21472
21472
21484
21484
30693
30693
1
2
3
4
4
4
5
5
6
6
6
6
7
7
7
7
8
8
9
9
10
10
10
10
11
12
13
13
14
16
17
17
19
20
21
22
22
23
24
25
26
28
29
29
30
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| B4843 | B4843 | УСТАНОВКА ВЕРТИКАЛЬНОГО НОЖА |
Загрузка ...
|
|
| 30228 | 30228 | Гайка |
Загрузка ...
|
|
| 18637 | 18637 | WASHER - REG LOCK 3/8 IN NOM ID ZP |
Загрузка ...
|
|
| 18724 | 18724 | NUT-HEX LOCK DT 1/4-20 UNC ZP |
Загрузка ...
|
|
| 7674 | 7674 | NUT |
Загрузка ...
|
|
| 18598 | 18598 | Шайба |
Загрузка ...
|
|
| 21863 | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
Загрузка ...
|
|
| 21264 | 21264 | BOLT-HH 3/8 NC X 125 LG GR 5 ZP |
Загрузка ...
|
|
| 21854 | 21854 | БОЛТ |
Загрузка ...
|
|
| 30307 | 30307 | БОЛТ |
Загрузка ...
|
|
| 21472 | 21472 | BOLT - RHSN 3/8 NC X 075 GR 5 ZP |
Загрузка ...
|
|
| 21484 | 21484 | BOLT - RHSN 3/8 NC X 15 LG GR 5 ZP |
Загрузка ...
|
|
| 30693 | 30693 | БОЛТ |
Загрузка ...
|
|
| 174322 | 174322 | ЩИТОК |
Загрузка ...
|
|
| 174237 | 174237 | ПОДЬЕМНИК |
Загрузка ...
|
|
| B4842 | B4842 | УСТАНОВКА ВЕРТИКАЛЬНОГО НОЖА |
Загрузка ...
|
|
| B5406 | B5406 | КОМПЛЕКТ ШЛАНГОВ ВЕРТИКАЛЬНОГО НОЖА |
Загрузка ...
|
|
| 30054 | 30054 | САЛЬНИК КОМПЛЕКТ |
Загрузка ...
|
|
| 1 | 174692 | ОПОРА ВЕРТИКАЛЬ. НОЖА |
Загрузка ...
|
|
| 2 | 174693 | ОПОРА ВЕРТИКАЛЬ. НОЖА |
Загрузка ...
|
|
| 3 | 174422 | КЛАПАН |
Загрузка ...
|
|
| 4 | 132418 | ЗАЖИМ |
Загрузка ...
|
|
| 5 | 103738 | ЗАЖИМ |
Загрузка ...
|
|
| 6 | 135386 | МУФТА |
Загрузка ...
|
|
| 7 | 135213 | МУФТА |
Загрузка ...
|
|
| 8 | 174321 | ДЕФЛЕКТОР |
Загрузка ...
|
|
| 9 | 174242 | ДЕФЛЕКТОР |
Загрузка ...
|
|
| 10 | 21746 | ФИТИНГ |
Загрузка ...
|
|
| 11 | 135685 | ФИТИНГ |
Загрузка ...
|
|
| 12 | 135241 | ФИТИНГ |
Загрузка ...
|
|
| 13 | 21843 | FITTING - ELBOW 90° HYD |
Загрузка ...
|
|
| 14 | 135540 | ФИТИНГ |
Загрузка ...
|
|
| 15 | 30551 | FITTING - TEE HYD |
Загрузка ...
|
|
| 16 | 50019 | FITTING - TEE HYD STR THD RUN TEE CW O-RING |
Загрузка ...
|
|
| 17 | 165103 | ВТУЛКА |
Загрузка ...
|
|
| 19 | 174238 | НАПРАВЛЯЮЩАЯ |
Загрузка ...
|
|
| 20 | 174513 | ДЕРЖАТЕЛЬ |
Загрузка ...
|
|
| 21 | 174514 | ДЕРЖАТЕЛЬ |
Загрузка ...
|
|
| 22 | 132773 | КРЮК |
Загрузка ...
|
|
| 23 | 174547 | ШЛАНГ |
Загрузка ...
|
|
| 24 | 174263 | ШЛАНГ |
Загрузка ...
|
|
| 25 | 174585 | ШЛАНГ |
Загрузка ...
|
|
| 26 | 174262 | ШЛАНГ |
Загрузка ...
|
|
| 27 | 174243 | РЫЧАГ |
Загрузка ...
|
|
| 28 | 174320 | ПОДЬЕМНИК |
Загрузка ...
|
|
| 29 | 174240 | СТОПОР |
Загрузка ...
|
|
| 30 | 125229 | НАПРАВЛЯЮЩАЯ |
Загрузка ...
|
|
| 31 | 174318 | ЩИТОК |
Загрузка ...
|
|
| 32 | 165380 | ЩИТОК |
Загрузка ...
|
|
| 33 | 174586 | ОПОРА СВАРНАЯ Л/С ВЕРТИКАЛЬ. НОЖА |
Загрузка ...
|
|
| 34 | 174521 | ОПОРА |
Загрузка ...
|
|
| 35 | 174538 | ОПОРА |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
