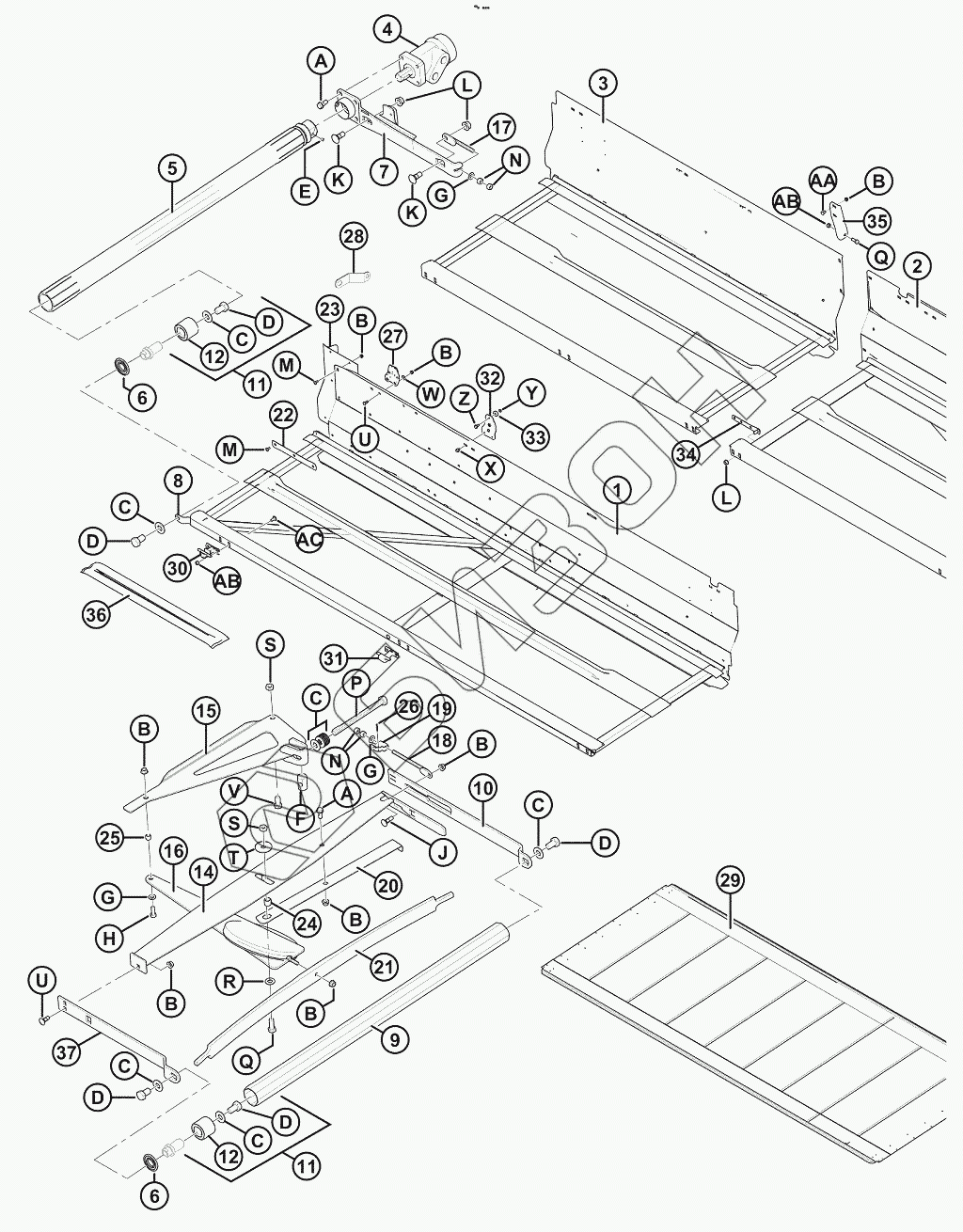

Графический каталог запасных частей к технике: MacDon-D65. Дека полотняной жатки и натяжитель
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
3
3
4
4
4
4
4
4
5
6
6
7
7
7
8
8
9
10
11
11
12
12
14
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
29
29
29
29
29
29
29
29
29
29
30
31
32
33
34
35
36
36
36
37
A
A
B
B
B
B
B
B
B
B
C
C
C
C
C
C
D
D
D
D
D
E
F
G
G
G
H
J
K
K
L
L
M
M
N
N
P
Q
Q
R
S
S
T
U
U
V
W
X
Y
Z
AA
AB
AB
AC
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 245019 | Сварная направляющая |
Загрузка ...
|
|
| 1 | 245021 | Сварная направляющая |
Загрузка ...
|
|
| 1 | 245023 | Сварная направляющая |
Загрузка ...
|
|
| 1 | 245025 | Сварная направляющая |
Загрузка ...
|
|
| 1 | 245027 | Сварная направляющая |
Загрузка ...
|
|
| 1 | 245029 | Сварная направляющая |
Загрузка ...
|
|
| 1 | 245031 | Сварная направляющая |
Загрузка ...
|
|
| 1 | 245033 | Сварная направляющая |
Загрузка ...
|
|
| 1 | 245035 | Сварная направляющая |
Загрузка ...
|
|
| 1 | 245037 | Сварная направляющая |
Загрузка ...
|
|
| 1 | 245039 | Сварная направляющая |
Загрузка ...
|
|
| 1 | 245041 | Сварная направляющая |
Загрузка ...
|
|
| 1 | 245042 | Сварная направляющая |
Загрузка ...
|
|
| 2 | 123949 | Сварная направляющая |
Загрузка ...
|
|
| 2 | 123948 | Сварная направляющая |
Загрузка ...
|
|
| 3 | 125602 | Сварная направляющая |
Загрузка ...
|
|
| 3 | 125607 | Сварная направляющая |
Загрузка ...
|
|
| 4 | 220891 | Гидромотор |
Загрузка ...
|
|
| 4 | 123306 | Шпонка |
Загрузка ...
|
|
| 4 | 132759 | САЛЬНИК КОМПЛЕКТ |
Загрузка ...
|
|
| 4 | 220936 | Гидромотор |
Загрузка ...
|
|
| 4 | 123306 | Шпонка |
Загрузка ...
|
|
| 4 | 220944 | Комплект уплотнения |
Загрузка ...
|
|
| 5 | 220105 | Приводной ролик в сборе |
Загрузка ...
|
|
| 6 | 120845 | САЛЬНИК |
Загрузка ...
|
|
| 7 | 125733 | Рычаг |
Загрузка ...
|
|
| 7 | 125732 | Рычаг |
Загрузка ...
|
|
| 7 | 220006 | Рычаг |
Загрузка ...
|
|
| 8 | 120058 | ПЛЕЧО |
Загрузка ...
|
|
| 8 | 145148 | ПЛЕЧО |
Загрузка ...
|
|
| 9 | 174714 | ТРУБА |
Загрузка ...
|
|
| 10 | 145122 | ПЛЕЧО |
Загрузка ...
|
|
| 11 | 165735 | ПАЛЕЦ |
Загрузка ...
|
|
| 12 | 132607 | Подшипник |
Загрузка ...
|
|
| 14 | 220184 | Элемент |
Загрузка ...
|
|
| 14 | 220183 | Элемент |
Загрузка ...
|
|
| 15 | 220181 | Сварная распорка |
Загрузка ...
|
|
| 16 | 120462 | ОПОРА |
Загрузка ...
|
|
| 17 | 145593 | НАТЯЖИТЕЛЬ приводного ролика |
Загрузка ...
|
|
| 18 | 145345 | НАТЯЖИТЕЛЬ ведомого ролика |
Загрузка ...
|
|
| 19 | 145357 | ПЕТЛЯ |
Загрузка ...
|
|
| 20 | 145428 | ИНДИКАТОР |
Загрузка ...
|
|
| 21 | 145548 | ПРУЖИНА |
Загрузка ...
|
|
| 22 | 220015 | Сварная штанга |
Загрузка ...
|
|
| 23 | 125588 | Уширитель |
Загрузка ...
|
|
| 23 | 125589 | Уширитель |
Загрузка ...
|
|
| 24 | 132531 | SPACER |
Загрузка ...
|
|
| 25 | 132532 | ПРОКЛАДКА |
Загрузка ...
|
|
| 26 | 18604 | PIN-COTTER 3/32 DIA X 3/4 ZP |
Загрузка ...
|
|
| 27 | 145840 | НАПРАВЛЯЮЩАЯ |
Загрузка ...
|
|
| 28 | 132096 | ДЕРЖАТЕЛЬ |
Загрузка ...
|
|
| 29 | 220634 | Полотно |
Загрузка ...
|
|
| 29 | 220635 | Полотно |
Загрузка ...
|
|
| 29 | 220636 | Полотно |
Загрузка ...
|
|
| 29 | 220637 | Полотно |
Загрузка ...
|
|
| 29 | 220638 | Полотно |
Загрузка ...
|
|
| 29 | 220639 | Полотно |
Загрузка ...
|
|
| 29 | 220640 | Полотно |
Загрузка ...
|
|
| 29 | 132777 | СОЕДИНИТЕЛЬ.КОМПЛЕКТ |
Загрузка ...
|
|
| 29 | 172710 | Комплект |
Загрузка ...
|
|
| 29 | 220642 | Полотно |
Загрузка ...
|
|
| 29 | 220641 | Полотна |
Загрузка ...
|
|
| 30 | 120009 | ОПОРА |
Загрузка ...
|
|
| 31 | 129913 | ОПОРА |
Загрузка ...
|
|
| 32 | 220176 | Опора |
Загрузка ...
|
|
| 33 | 18867 | ПОДШИПНИК |
Загрузка ...
|
|
| 34 | 132692 | ПЛАСТИНА |
Загрузка ...
|
|
| 35 | 125622 | Опора |
Загрузка ...
|
|
| 36 | 220418 | Опора |
Загрузка ...
|
|
| 36 | 220264 | Опора |
Загрузка ...
|
|
| 36 | 220391 | Опора |
Загрузка ...
|
|
| 37 | 145106 | ПЛЕЧО |
Загрузка ...
|
|
| A | 172259 | БОЛТ |
Загрузка ...
|
|
| B | 30228 | Гайка |
Загрузка ...
|
|
| C | 30441 | WASHER - HARDENED |
Загрузка ...
|
|
| D | 145249 | БОЛТ |
Загрузка ...
|
|
| E | 132451 | ВИНТ |
Загрузка ...
|
|
| F | 145361 | ГАЙКА |
Загрузка ...
|
|
| G | 18598 | Шайба |
Загрузка ...
|
|
| H | 20077 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP |
Загрузка ...
|
|
| J | 19966 | BOLT - RHSN 3/8 NC X 125 LG GR 5 ZP |
Загрузка ...
|
|
| K | 21471 | BOLT - RHSN 1/2 NC X 125 GR 5 ZP |
Загрузка ...
|
|
| L | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 |
Загрузка ...
|
|
| M | 135157 | ВИНТ |
Загрузка ...
|
|
| N | 18590 | NUT - HEX 3/8 - 16 UNC GR 5 ZP |
Загрузка ...
|
|
| P | 135906 | Болт |
Загрузка ...
|
|
| Q | 21491 | БОЛТ |
Загрузка ...
|
|
| R | 18599 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP |
Загрузка ...
|
|
| S | 137727 | ГАЙКА |
Загрузка ...
|
|
| T | 42592 | WASHER - FLAT |
Загрузка ...
|
|
| U | 19965 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP |
Загрузка ...
|
|
| V | 21575 | BOLT - HH 1/2 NC X 10 LG GR 5 ZP |
Загрузка ...
|
|
| W | 20535 | WASHER-FLAT |
Загрузка ...
|
|
| X | 30693 | БОЛТ |
Загрузка ...
|
|
| Y | 18637 | WASHER - REG LOCK 3/8 IN NOM ID ZP |
Загрузка ...
|
|
| Z | 101897 | SCREW - HEX WASH HD THD ROLLING 3/8 NC X 3/4 |
Загрузка ...
|
|
| AA | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
Загрузка ...
|
|
| AB | 18697 | NUT - HEX LOCK DT 500-13UNC |
Загрузка ...
|
|
| AC | 21066 | BOLT - RHSN 1/2 NC X 1 GR 5 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
