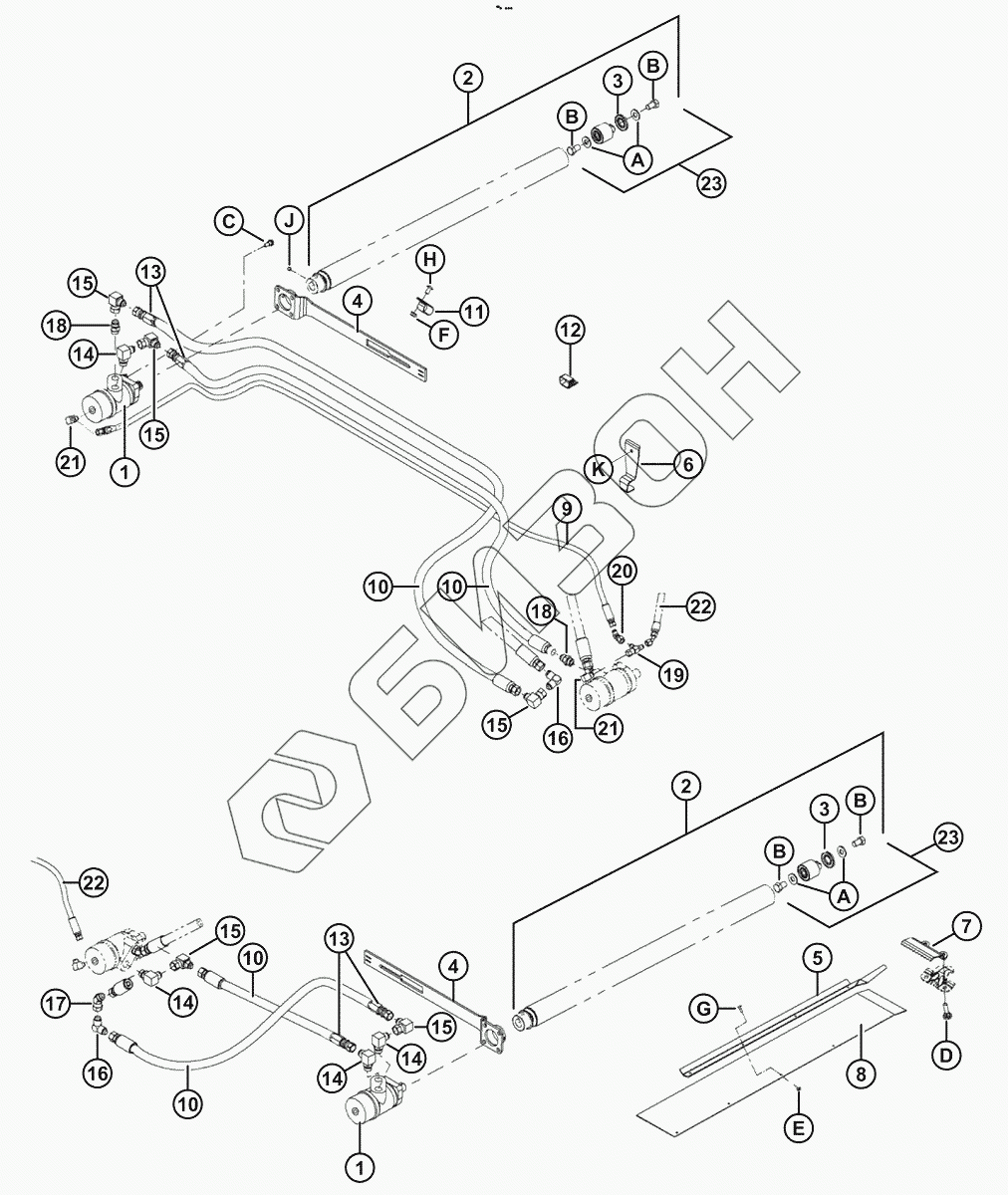

Графический каталог запасных частей к технике: MacDon-D65. Двойной привод полотен (Дополнительно)
1
1
1
1
2
2
3
3
4
4
5
6
7
8
9
10
10
10
10
11
12
13
13
14
14
14
14
15
15
15
15
15
16
16
17
18
18
19
20
21
21
22
22
23
23
23
23
A
A
B
B
B
B
C
D
E
F
G
H
J
K
K
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| B5653 | B5653 | Комплект |
Загрузка ...
|
|
| 1 | 220936 | Гидромотор |
Загрузка ...
|
|
| 1 | 220944 | Комплект уплотнения |
Загрузка ...
|
|
| 2 | 220105 | Приводной ролик в сборе |
Загрузка ...
|
|
| 3 | 120845 | САЛЬНИК |
Загрузка ...
|
|
| 4 | 174590 | ПЛЕЧО СВАРН |
Загрузка ...
|
|
| 5 | 174695 | ОПОРА |
Загрузка ...
|
|
| 6 | 174697 | ЗАЖИМ |
Загрузка ...
|
|
| 7 | 174706 | СТОПОР |
Загрузка ...
|
|
| 8 | 174707 | ДЕФЛЕКТОР |
Загрузка ...
|
|
| 9 | 174708 | ШЛАНГ |
Загрузка ...
|
|
| 10 | 174709 | ШЛАНГ |
Загрузка ...
|
|
| 11 | 50022 | CLAMP - INSULATED 15/16 INCH |
Загрузка ...
|
|
| 12 | 135443 | ЗАСТЕЖКА |
Загрузка ...
|
|
| 13 | 174710 | ФИТИНГ |
Загрузка ...
|
|
| 14 | 21843 | FITTING - ELBOW 90° HYD |
Загрузка ...
|
|
| 15 | 30556 | FITTING - ELBOW 90° HYD |
Загрузка ...
|
|
| 16 | 30557 | ФИТИНГ |
Загрузка ...
|
|
| 17 | 135434 | ФИТИНГ |
Загрузка ...
|
|
| 18 | 30695 | FITTING - CONNECTOR HYD |
Загрузка ...
|
|
| 19 | 30873 | ФИТИНГ |
Загрузка ...
|
|
| 20 | 30875 | ФИТИНГ |
Загрузка ...
|
|
| 21 | 50104 | ФИТИНГ |
Загрузка ...
|
|
| 22 | 220841 | Шланг |
Загрузка ...
|
|
| 23 | 165735 | ПАЛЕЦ |
Загрузка ...
|
|
| 23 | 132607 | Подшипник |
Загрузка ...
|
|
| 108268 | 108268 | ФИТИНГ |
Загрузка ...
|
|
| 30981 | 30981 | ФИТИНГ |
Загрузка ...
|
|
| A | 30441 | WASHER - HARDENED |
Загрузка ...
|
|
| B | 145249 | БОЛТ |
Загрузка ...
|
|
| C | 172259 | БОЛТ |
Загрузка ...
|
|
| D | 120639 | БОЛТ |
Загрузка ...
|
|
| E | 30669 | ГАЙКА |
Загрузка ...
|
|
| F | 30228 | Гайка |
Загрузка ...
|
|
| G | 30696 | ВИНТ |
Загрузка ...
|
|
| H | 135157 | ВИНТ |
Загрузка ...
|
|
| J | 132451 | ВИНТ |
Загрузка ...
|
|
| K | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
Загрузка ...
|
|
| K | 21069 | ГАЙКА |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
