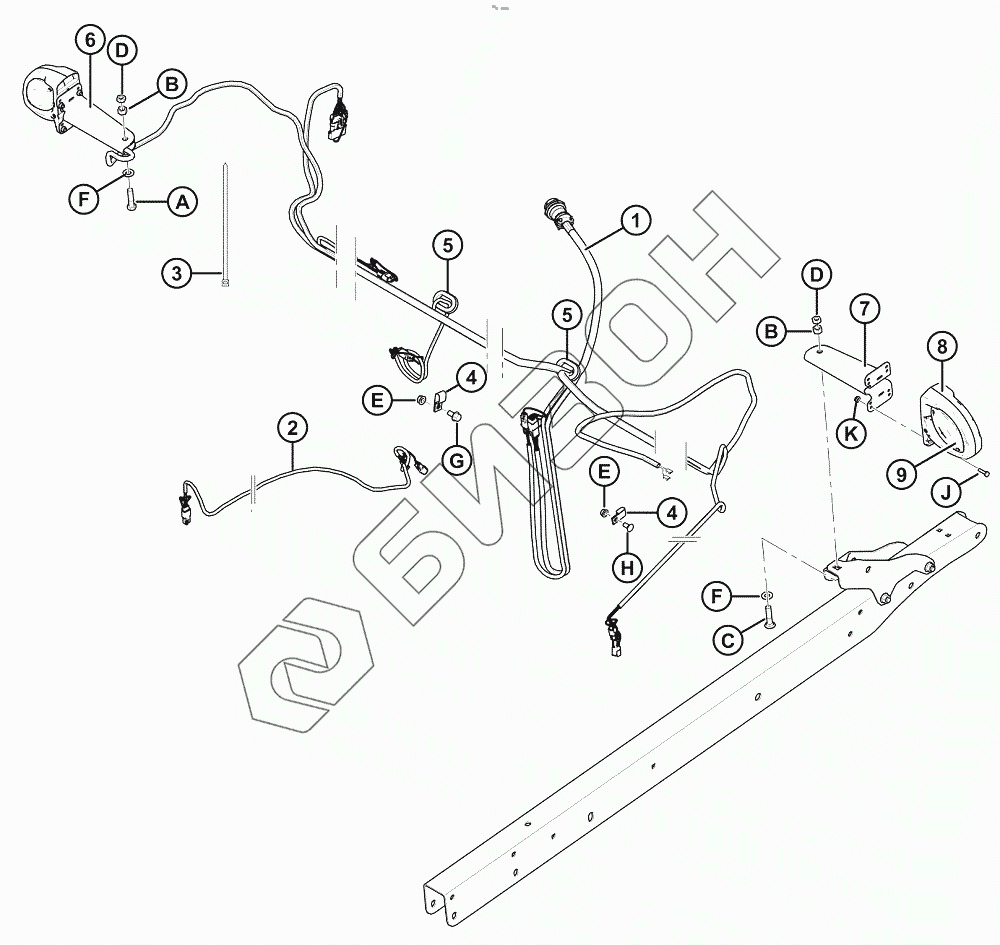

Графический каталог запасных частей к технике: MacDon-D65. Компоненты электрической системы
1
1
1
1
1
1
1
2
3
4
4
5
5
6
6
7
8
9
A
B
B
C
D
D
E
E
F
F
G
H
J
K
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 220860 | Жгут проводов |
Загрузка ...
|
|
| 1 | 220862 | Жгут проводов |
Загрузка ...
|
|
| 1 | 220858 | Жгут проводов |
Загрузка ...
|
|
| 1 | 220536 | Жгут проводов |
Загрузка ...
|
|
| 1 | 220537 | Жгут проводов |
Загрузка ...
|
|
| 1 | 220538 | Жгут проводов |
Загрузка ...
|
|
| 1 | 220539 | Жгут проводов |
Загрузка ...
|
|
| 2 | 220574 | Жгут проводов |
Загрузка ...
|
|
| 3 | 21763 | FASTENER - CABLE TIE BLACK |
Загрузка ...
|
|
| 4 | 135233 | ЗАЖИМ |
Загрузка ...
|
|
| 5 | 172899 | ВТУЛКА |
Загрузка ...
|
|
| 6 | 125372 | Узел |
Загрузка ...
|
|
| 6 | 125427 | Узел |
Загрузка ...
|
|
| 7 | 125343 | Кронштейн |
Загрузка ...
|
|
| 8 | 138150 | ЛAМПA |
Загрузка ...
|
|
| 9 | 139630 | ЛИНЗА |
Загрузка ...
|
|
| A | 21576 | BOLT - HH 1/2 NC X 2 LG GR 5 ZP |
Загрузка ...
|
|
| B | 18591 | NUT - HEX 1/2 - 13 UNC GR 5 ZP |
Загрузка ...
|
|
| C | 30027 | BOLT - RHSN 1/2 NC X 225 LG GR 5 ZP |
Загрузка ...
|
|
| D | 21056 | NUT- HEX JAM 1/2-13 UNC GR 5 ZP |
Загрузка ...
|
|
| E | 30228 | Гайка |
Загрузка ...
|
|
| F | 18599 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP |
Загрузка ...
|
|
| G | 21821 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP |
Загрузка ...
|
|
| H | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
Загрузка ...
|
|
| J | 21573 | BOLT-HEX HD 1/4 NC X 10 LG GR 5 ZP |
Загрузка ...
|
|
| K | 21455 | NUT - FLG (SERR FACE) 1/4 NC GR 5 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
