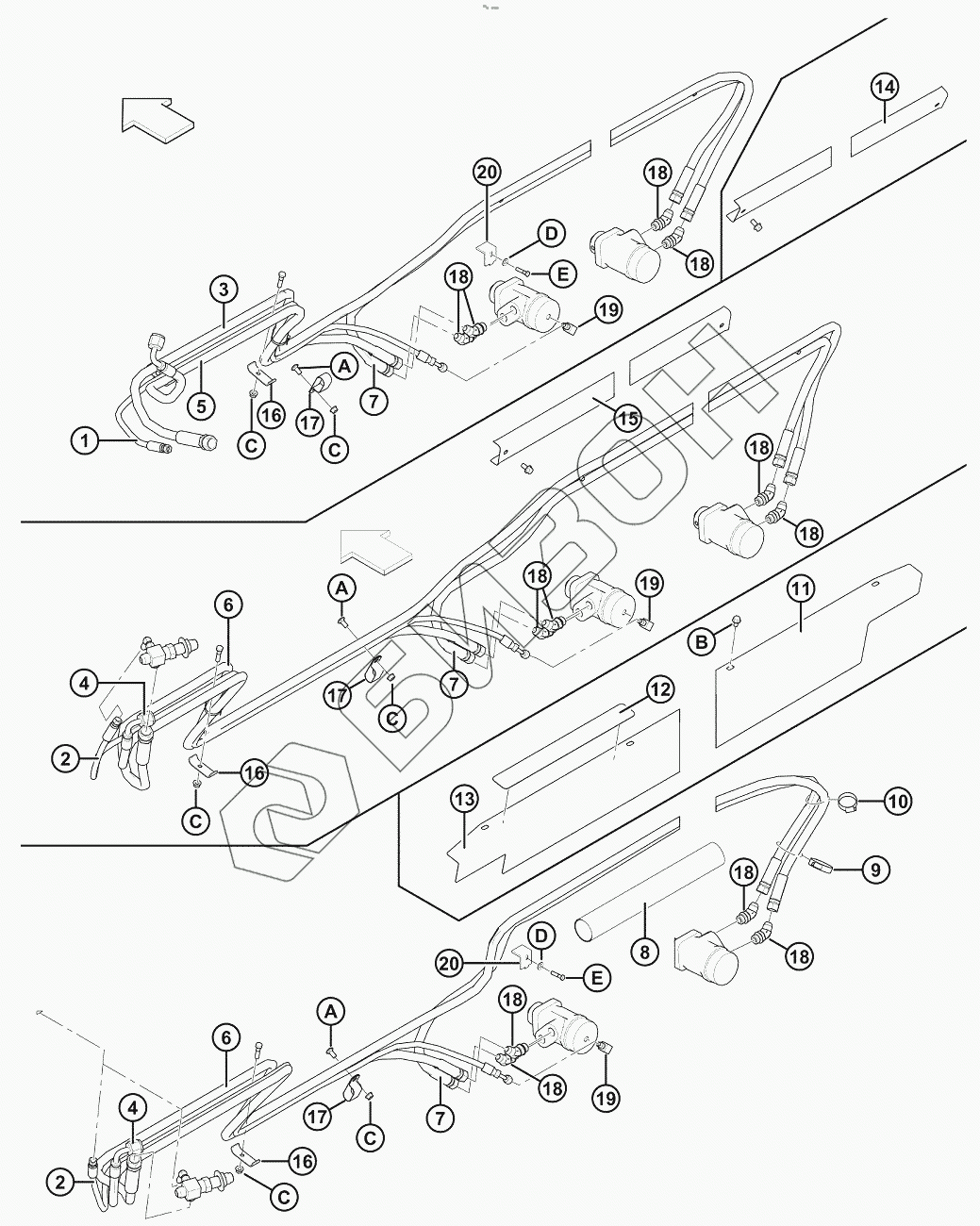

Графический каталог запасных частей к технике: MacDon-D65. Привод полотна - ручное перемещение столов
1
2
2
3
4
4
5
6
6
7
7
7
8
9
10
11
12
13
14
15
16
16
16
17
17
17
18
18
18
18
18
18
18
18
18
18
19
19
19
20
20
A
A
A
B
C
C
C
C
C
C
D
D
E
E
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 120568 | ШЛАНГ |
Загрузка ...
|
|
| 2 | 159587 | ШЛАНГ |
Загрузка ...
|
|
| 3 | 120988 | ШЛАНГ |
Загрузка ...
|
|
| 4 | 120570 | ШЛАНГ |
Загрузка ...
|
|
| 5 | 220491 | Шланг |
Загрузка ...
|
|
| 6 | 220412 | Шланг |
Загрузка ...
|
|
| 7 | 132867 | ШЛАНГ |
Загрузка ...
|
|
| 8 | 132017 | РУКАВ защитный |
Загрузка ...
|
|
| 9 | 17958 | CLAMP-HOSE GEAR TYPE |
Загрузка ...
|
|
| 10 | 30639 | ЗАЖИМ |
Загрузка ...
|
|
| 11 | 132871 | ЩИТОК |
Загрузка ...
|
|
| 12 | 132117 | ПОЛОСА |
Загрузка ...
|
|
| 13 | 132870 | ЩИТОК |
Загрузка ...
|
|
| 14 | 245964 | Держатель |
Загрузка ...
|
|
| 15 | 245965 | Держатель |
Загрузка ...
|
|
| 16 | 103351 | ЗАЖИМ |
Загрузка ...
|
|
| 17 | 50022 | CLAMP - INSULATED 15/16 INCH |
Загрузка ...
|
|
| 18 | 50103 | ФИТИНГ |
Загрузка ...
|
|
| 19 | 50104 | ФИТИНГ |
Загрузка ...
|
|
| 20 | 145558 | ЗАЖИМ |
Загрузка ...
|
|
| A | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
Загрузка ...
|
|
| B | 101898 | ВИНТ |
Загрузка ...
|
|
| C | 30228 | Гайка |
Загрузка ...
|
|
| D | 18600 | WASHER - SAE FLAT 21/32 ID X 1 5/16 IN OD ZP |
Загрузка ...
|
|
| E | 21594 | БОЛТ |
Загрузка ...
|
