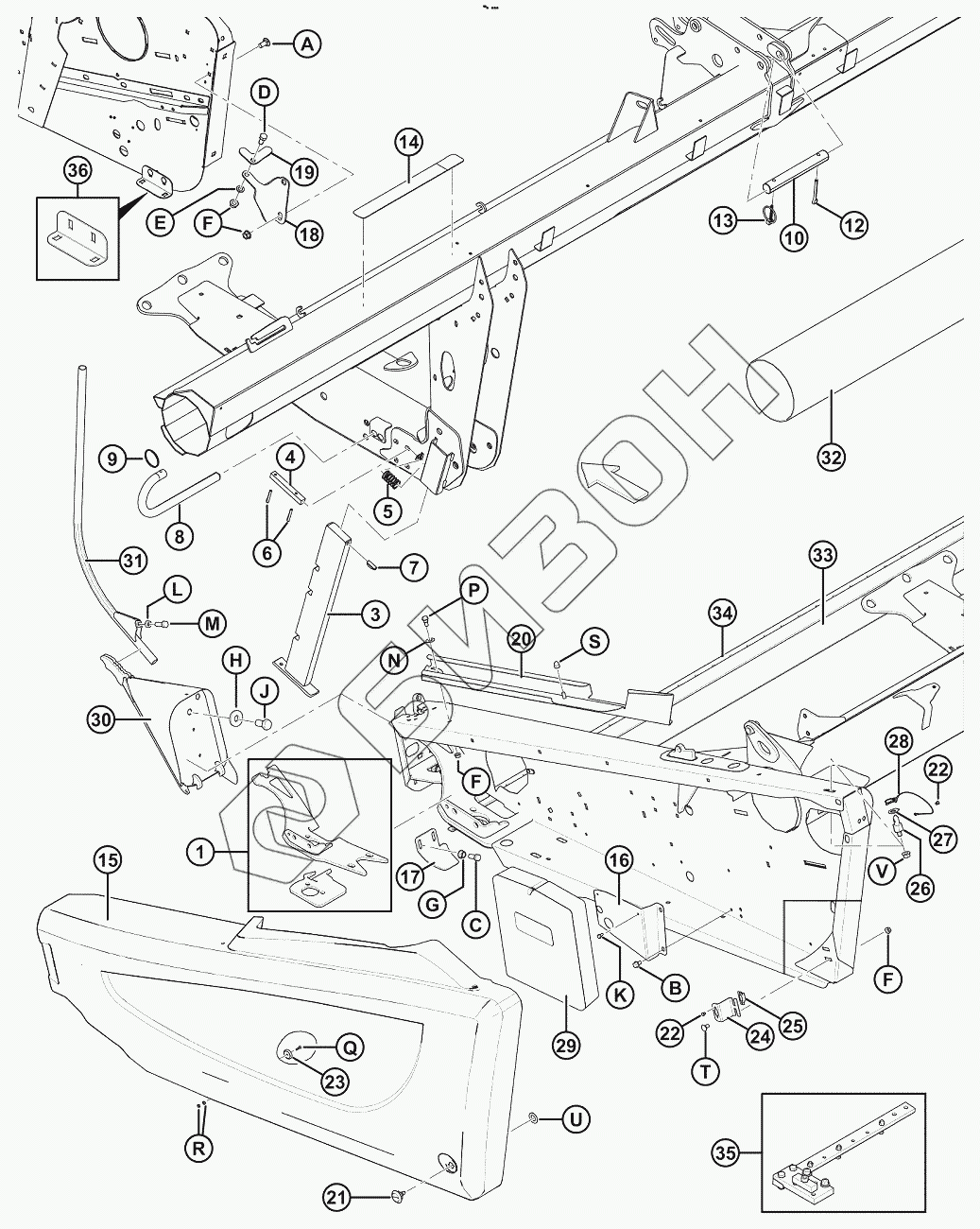

Графический каталог запасных частей к технике: MacDon-D65. Рама жатки, делители и щитки
1
1
3
4
5
6
7
8
9
10
10
12
13
14
14
14
14
15
15
15
15
16
17
17
18
19
20
20
21
22
22
23
24
25
26
27
28
29
30
30
31
32
33
33
33
34
35
35
36
A
B
C
D
E
F
F
F
G
H
J
K
L
M
N
P
Q
R
S
T
U
V
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 123751 | Комплект |
Загрузка ...
|
|
| 1 | 123752 | Комплект |
Загрузка ...
|
|
| 3 | 132266 | СТОЙКА |
Загрузка ...
|
|
| 4 | 132269 | ПАЛЕЦ |
Загрузка ...
|
|
| 5 | 132265 | ПРУЖИНА |
Загрузка ...
|
|
| 6 | 7642 | ПАЛЕЦ |
Загрузка ...
|
|
| 7 | 16087 | ПАЛЕЦ |
Загрузка ...
|
|
| 8 | 124399 | ПАЛЕЦ |
Загрузка ...
|
|
| 9 | 118137 | КОЛЬЦО |
Загрузка ...
|
|
| 10 | 125363 | Штифт |
Загрузка ...
|
|
| 10 | 133751 | ПАЛЕЦ |
Загрузка ...
|
|
| 12 | 18609 | ПАЛЕЦ |
Загрузка ...
|
|
| 13 | 102264 | PIN - LYNCH 3/16 X 1 9/16 IN |
Загрузка ...
|
|
| 14 | 132117 | ПОЛОСА |
Загрузка ...
|
|
| 14 | 132898 | ПОЛОСА |
Загрузка ...
|
|
| 14 | 170280 | Полоса |
Загрузка ...
|
|
| 14 | 174131 | ПОЛОСА |
Загрузка ...
|
|
| 15 | 220915 | Боковой щиток |
Загрузка ...
|
|
| 15 | 220916 | Боковой щиток |
Загрузка ...
|
|
| 15 | 220986 | Боковой щиток |
Загрузка ...
|
|
| 15 | 220987 | Боковой щиток |
Загрузка ...
|
|
| 16 | 123895 | Опора |
Загрузка ...
|
|
| 17 | 245678 | Щиток |
Загрузка ...
|
|
| 17 | 245677 | Щиток |
Загрузка ...
|
|
| 18 | 132390 | КРОНШТЕЙН |
Загрузка ...
|
|
| 19 | 132420 | ПЕТЛЯ |
Загрузка ...
|
|
| 20 | 125938 | Швеллер |
Загрузка ...
|
|
| 20 | 125993 | Швеллер |
Загрузка ...
|
|
| 21 | 135815 | Защелка |
Загрузка ...
|
|
| 22 | 113799 | ЗАКЛЕПКА |
Загрузка ...
|
|
| 23 | 135923 | Магнит и комплект крышки |
Загрузка ...
|
|
| 24 | 125475 | Опора |
Загрузка ...
|
|
| 25 | 135813 | Зажим-ограничитель |
Загрузка ...
|
|
| 26 | 125476 | Шпилька |
Загрузка ...
|
|
| 27 | 123656 | Резец |
Загрузка ...
|
|
| 28 | 135945 | Чека |
Загрузка ...
|
|
| 29 | 220107 | Кожух |
Загрузка ...
|
|
| 30 | 123660 | Делитель |
Загрузка ...
|
|
| 30 | 123661 | Делитель |
Загрузка ...
|
|
| 31 | 120127 | РАЗДЕЛИТЕЛЬ |
Загрузка ...
|
|
| 32 | 32892 | ТРУБА РАМЫ |
Загрузка ...
|
|
| 33 | 172178 | РЕЖ.БРУС |
Загрузка ...
|
|
| 33 | 158278 | РЕЖУЩИЙ БРУС |
Загрузка ...
|
|
| 33 | 245475 | Ножевой брус |
Загрузка ...
|
|
| 34 | 32891 | Штанга |
Загрузка ...
|
|
| 35 | 174391 | СБОРКА ШАБЛОНА |
Загрузка ...
|
|
| 35 | 174400 | СБОРКА ШАБЛОНА |
Загрузка ...
|
|
| 36 | УГОЛ | Угол |
Загрузка ...
|
|
| A | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
Загрузка ...
|
|
| B | 101898 | ВИНТ |
Загрузка ...
|
|
| C | 21491 | БОЛТ |
Загрузка ...
|
|
| D | 21567 | BOLT -HEX HD 375-16UNC X 075 LG |
Загрузка ...
|
|
| E | 18637 | WASHER - REG LOCK 3/8 IN NOM ID ZP |
Загрузка ...
|
|
| F | 30228 | Гайка |
Загрузка ...
|
|
| G | 18591 | NUT - HEX 1/2 - 13 UNC GR 5 ZP |
Загрузка ...
|
|
| H | 6647 | ШАЙБА |
Загрузка ...
|
|
| J | 135579 | Болт |
Загрузка ...
|
|
| K | 21055 | Винт |
Загрузка ...
|
|
| L | 21056 | NUT- HEX JAM 1/2-13 UNC GR 5 ZP |
Загрузка ...
|
|
| M | 18723 | BOLT - HH 1/2 NC X 15 LG TFL GR 5 ZP |
Загрузка ...
|
|
| N | 135369 | WASHER- HARDENED |
Загрузка ...
|
|
| P | 172259 | БОЛТ |
Загрузка ...
|
|
| Q | 135928 | Винт |
Загрузка ...
|
|
| R | 18796 | NUT- HEX # 8-32 UNC GR 5 ZP |
Загрузка ...
|
|
| S | 135933 | Гайка |
Загрузка ...
|
|
| T | 21472 | BOLT - RHSN 3/8 NC X 075 GR 5 ZP |
Загрузка ...
|
|
| U | 5113 | WASHER - FLAT |
Загрузка ...
|
|
| V | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
