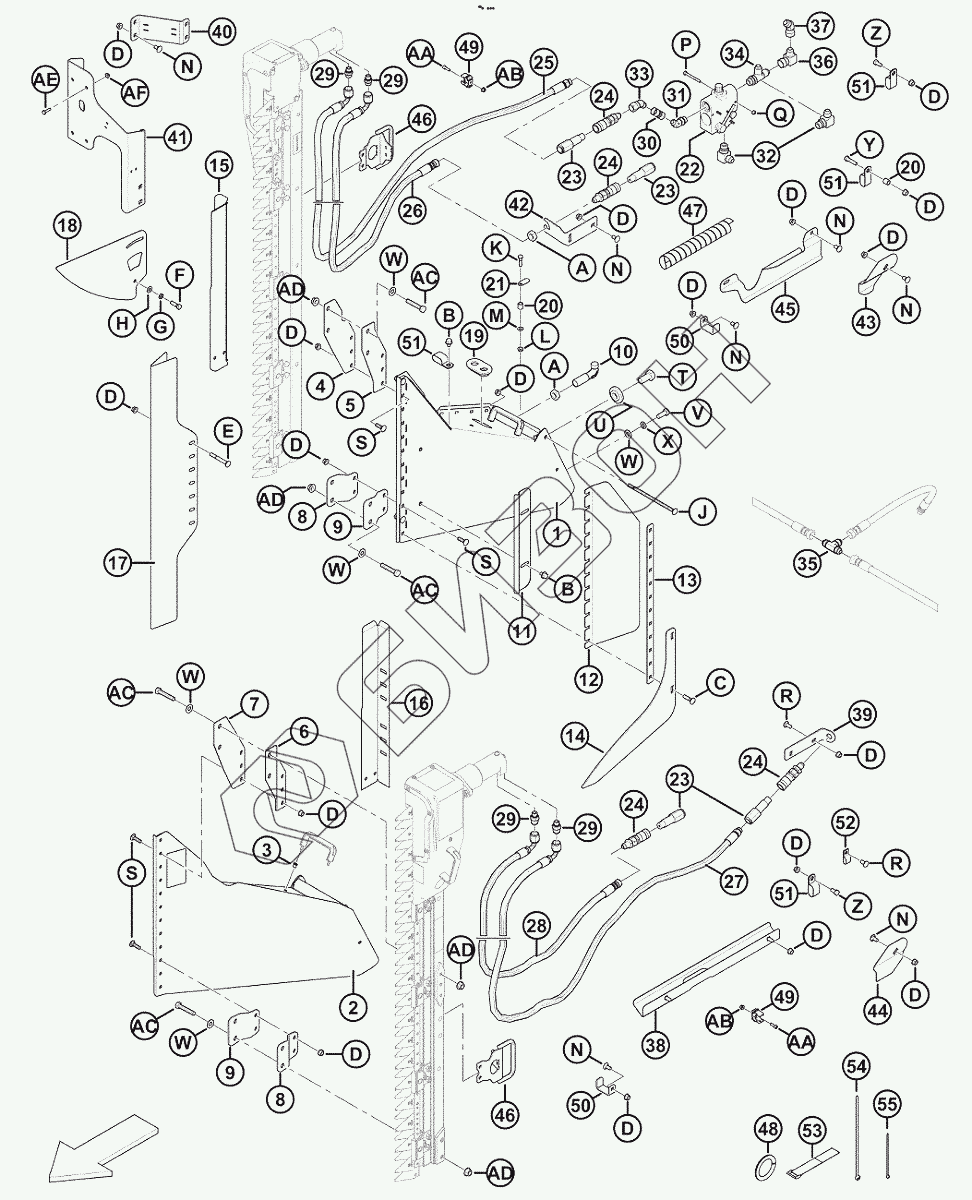

Графический каталог запасных частей к технике: MacDon-D65. Вертикальный нож - B5757 (Дополнительно)
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
22
23
23
23
23
24
24
24
24
25
26
27
28
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
47
48
49
49
50
50
51
51
51
51
52
53
54
55
A
A
B
B
C
D
D
D
D
D
D
D
D
D
D
D
D
D
D
D
D
D
D
E
F
G
H
J
K
L
M
N
N
N
N
N
N
N
P
Q
R
R
S
S
S
T
U
V
W
W
W
W
W
X
Y
Z
Z
AA
AA
AB
AB
AC
AC
AC
AC
AD
AD
AD
AD
AE
AF
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| B5757 | B5757 | Комплект |
Загрузка ...
|
|
| B5758 | B5758 | Комплект |
Загрузка ...
|
|
| B5406 | B5406 | КОМПЛЕКТ ШЛАНГОВ ВЕРТИКАЛЬНОГО НОЖА |
Загрузка ...
|
|
| 1 | 279494 | Опорный блок |
Загрузка ...
|
|
| 2 | 279485 | Опорный блок |
Загрузка ...
|
|
| 3 | 252578 | Гайка |
Загрузка ...
|
|
| 4 | 279156 | Опора |
Загрузка ...
|
|
| 5 | 279157 | Опора |
Загрузка ...
|
|
| 6 | 279158 | Опора |
Загрузка ...
|
|
| 7 | 279159 | Опора |
Загрузка ...
|
|
| 8 | 279498 | Опора |
Загрузка ...
|
|
| 9 | 279499 | Опора |
Загрузка ...
|
|
| 10 | 132773 | КРЮК |
Загрузка ...
|
|
| 11 | 174242 | ДЕФЛЕКТОР |
Загрузка ...
|
|
| 12 | 174321 | ДЕФЛЕКТОР |
Загрузка ...
|
|
| 13 | 174240 | СТОПОР |
Загрузка ...
|
|
| 14 | 220197 | Подъемник |
Загрузка ...
|
|
| 15 | 174318 | ЩИТОК |
Загрузка ...
|
|
| 16 | 174322 | ЩИТОК |
Загрузка ...
|
|
| 17 | 165380 | ЩИТОК |
Загрузка ...
|
|
| 18 | 174238 | НАПРАВЛЯЮЩАЯ |
Загрузка ...
|
|
| 19 | 165103 | ВТУЛКА |
Загрузка ...
|
|
| 20 | 174324 | Проставка |
Загрузка ...
|
|
| 21 | 174243 | РЫЧАГ |
Загрузка ...
|
|
| 22 | 174422 | КЛАПАН |
Загрузка ...
|
|
| 22 | 30054 | САЛЬНИК КОМПЛЕКТ |
Загрузка ...
|
|
| 23 | 135386 | МУФТА |
Загрузка ...
|
|
| 24 | 135213 | МУФТА |
Загрузка ...
|
|
| 25 | 174262 | ШЛАНГ |
Загрузка ...
|
|
| 26 | 174547 | ШЛАНГ |
Загрузка ...
|
|
| 27 | 174263 | ШЛАНГ |
Загрузка ...
|
|
| 28 | 174585 | ШЛАНГ |
Загрузка ...
|
|
| 29 | 252296 | Фитинг |
Загрузка ...
|
|
| 29 | 136654 | Комплект уплотнений |
Загрузка ...
|
|
| 29 | 21746 | ФИТИНГ |
Загрузка ...
|
|
| 30 | 135540 | ФИТИНГ |
Загрузка ...
|
|
| 31 | 135241 | ФИТИНГ |
Загрузка ...
|
|
| 32 | 21843 | FITTING - ELBOW 90° HYD |
Загрузка ...
|
|
| 33 | 135685 | ФИТИНГ |
Загрузка ...
|
|
| 34 | 50019 | FITTING - TEE HYD STR THD RUN TEE CW O-RING |
Загрузка ...
|
|
| 35 | 30551 | FITTING - TEE HYD |
Загрузка ...
|
|
| 36 | 30556 | FITTING - ELBOW 90° HYD |
Загрузка ...
|
|
| 37 | 135434 | ФИТИНГ |
Загрузка ...
|
|
| 38 | 174586 | ОПОРА СВАРНАЯ Л/С ВЕРТИКАЛЬ. НОЖА |
Загрузка ...
|
|
| 39 | 174538 | ОПОРА |
Загрузка ...
|
|
| 40 | 174883 | Опора |
Загрузка ...
|
|
| 41 | 220715 | Опора |
Загрузка ...
|
|
| 42 | 174521 | ОПОРА |
Загрузка ...
|
|
| 43 | 174514 | ДЕРЖАТЕЛЬ |
Загрузка ...
|
|
| 44 | 174513 | ДЕРЖАТЕЛЬ |
Загрузка ...
|
|
| 45 | 125229 | НАПРАВЛЯЮЩАЯ |
Загрузка ...
|
|
| 46 | 279144 | Ручка |
Загрузка ...
|
|
| 47 | 252537 | Защита |
Загрузка ...
|
|
| 48 | 45427 | MOЛДИНГ |
Загрузка ...
|
|
| 49 | 252314 | Зажим |
Загрузка ...
|
|
| 50 | 132418 | ЗАЖИМ |
Загрузка ...
|
|
| 51 | 103738 | ЗАЖИМ |
Загрузка ...
|
|
| 52 | 135233 | ЗАЖИМ |
Загрузка ...
|
|
| 53 | 135443 | ЗАСТЕЖКА |
Загрузка ...
|
|
| 54 | 30753 | CABLE TIE |
Загрузка ...
|
|
| 55 | 21763 | FASTENER - CABLE TIE BLACK |
Загрузка ...
|
|
| A | 7674 | NUT |
Загрузка ...
|
|
| B | 30693 | БОЛТ |
Загрузка ...
|
|
| C | 21484 | BOLT - RHSN 3/8 NC X 15 LG GR 5 ZP |
Загрузка ...
|
|
| D | 30228 | Гайка |
Загрузка ...
|
|
| E | 30307 | БОЛТ |
Загрузка ...
|
|
| F | 21264 | BOLT-HH 3/8 NC X 125 LG GR 5 ZP |
Загрузка ...
|
|
| G | 18637 | WASHER - REG LOCK 3/8 IN NOM ID ZP |
Загрузка ...
|
|
| H | 18598 | Шайба |
Загрузка ...
|
|
| J | 135665 | Болт |
Загрузка ...
|
|
| K | 21526 | БОЛТ |
Загрузка ...
|
|
| L | 30280 | Гайка |
Загрузка ...
|
|
| M | 184579 | ШАЙБА |
Загрузка ...
|
|
| N | 21472 | BOLT - RHSN 3/8 NC X 075 GR 5 ZP |
Загрузка ...
|
|
| P | 21854 | БОЛТ |
Загрузка ...
|
|
| Q | 18724 | NUT-HEX LOCK DT 1/4-20 UNC ZP |
Загрузка ...
|
|
| R | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
Загрузка ...
|
|
| S | 19966 | BOLT - RHSN 3/8 NC X 125 LG GR 5 ZP |
Загрузка ...
|
|
| T | 135579 | Болт |
Загрузка ...
|
|
| U | 220324 | Шайба |
Загрузка ...
|
|
| V | 21491 | БОЛТ |
Загрузка ...
|
|
| W | 18599 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP |
Загрузка ...
|
|
| X | 18638 | WASHER-LOCK |
Загрузка ...
|
|
| Y | 21561 | BOLT - HH 3/8 NC X 15 LG GR 5 ZP |
Загрузка ...
|
|
| Z | 21567 | BOLT -HEX HD 375-16UNC X 075 LG |
Загрузка ...
|
|
| AA | 136652 | Винт |
Загрузка ...
|
|
| AB | 152668 | Гайка |
Загрузка ...
|
|
| AC | 252541 | Болт |
Загрузка ...
|
|
| AD | 148645 | NUT |
Загрузка ...
|
|
| AE | 21573 | BOLT-HEX HD 1/4 NC X 10 LG GR 5 ZP |
Загрузка ...
|
|
| AF | 21455 | NUT - FLG (SERR FACE) 1/4 NC GR 5 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
