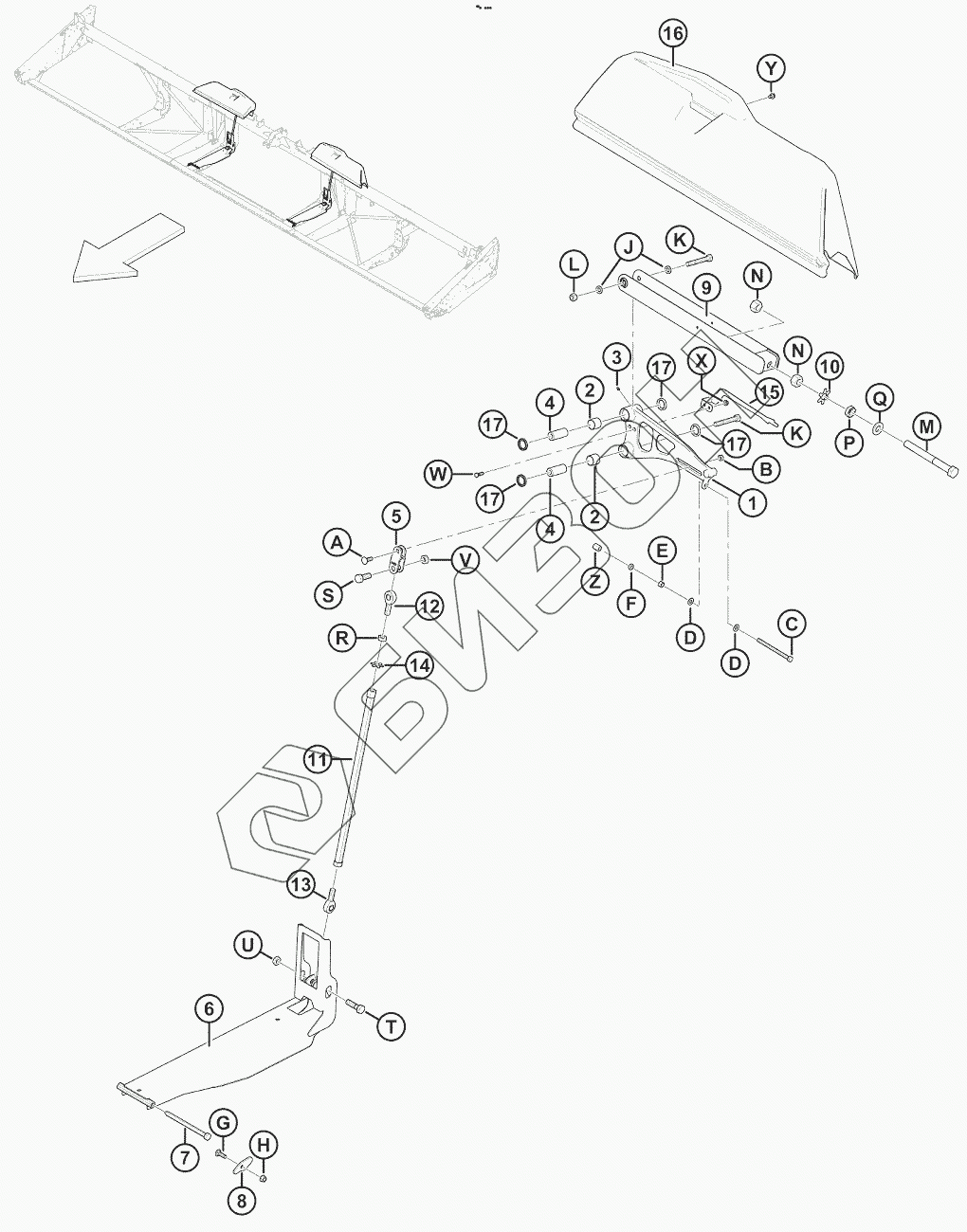

Графический каталог запасных частей к технике: MacDon-FD75. Balance Linkage
1
1
1
1
1
2
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
15
15
16
16
16
16
16
16
17
17
17
17
A
B
C
D
D
E
F
G
H
J
K
K
L
M
N
N
P
Q
R
S
T
U
V
W
X
Y
Z
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 304643 | Assy |
Загрузка ...
|
|
| 1 | 304644 | Assy |
Загрузка ...
|
|
| 1 | 304110 | Assy |
Загрузка ...
|
|
| 1 | 304646 | Assy |
Загрузка ...
|
|
| 1 | 304647 | Assy |
Загрузка ...
|
|
| 2 | 304411 | Bearing |
Загрузка ...
|
|
| 3 | 18671 | FITTING- LUBE 1/4-28 UNF |
Загрузка ...
|
|
| 4 | 145492 | ПАЛЕЦ |
Загрузка ...
|
|
| 5 | 172896 | ВИЛКА СЕРЬГА |
Загрузка ...
|
|
| 6 | 304090 | Channel weldt |
Загрузка ...
|
|
| 7 | 174418 | ПАЛЕЦ |
Загрузка ...
|
|
| 8 | 174416 | ПЛАСТИНА |
Загрузка ...
|
|
| 9 | 172480 | ЗВЕНО |
Загрузка ...
|
|
| 10 | 220554 | Plate |
Загрузка ...
|
|
| 11 | 172830 | ТРУБА |
Загрузка ...
|
|
| 12 | 172826 | ОГОЛОВОК СТЕРЖНЯ |
Загрузка ...
|
|
| 13 | 172831 | ОГОЛОВОК СТЕРЖНЯ |
Загрузка ...
|
|
| 14 | 220553 | Plate |
Загрузка ...
|
|
| 15 | 229013 | Indicator |
Загрузка ...
|
|
| 15 | 229014 | Indicator |
Загрузка ...
|
|
| 15 | 229019 | Indicator |
Загрузка ...
|
|
| 16 | 279832 | Shield |
Загрузка ...
|
|
| 16 | 294062 | Shield |
Загрузка ...
|
|
| 16 | 294059 | Shield |
Загрузка ...
|
|
| 16 | 279797 | Shield |
Загрузка ...
|
|
| 16 | 294060 | Shield |
Загрузка ...
|
|
| 16 | 294057 | Shield |
Загрузка ...
|
|
| 17 | 113222 | САЛЬНИК |
Загрузка ...
|
|
| A | 21469 | BOLT |
Загрузка ...
|
|
| B | 137727 | ГАЙКА |
Загрузка ...
|
|
| C | 50226 | БОЛТ |
Загрузка ...
|
|
| D | 135369 | WASHER- HARDENED |
Загрузка ...
|
|
| E | 18591 | NUT - HEX 1/2 - 13 UNC GR 5 ZP |
Загрузка ...
|
|
| F | 21056 | NUT- HEX JAM 1/2-13 UNC GR 5 ZP |
Загрузка ...
|
|
| G | 21469 | BOLT |
Загрузка ...
|
|
| H | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 |
Загрузка ...
|
|
| J | 103361 | Washer |
Загрузка ...
|
|
| K | 135464 | БОЛТ |
Загрузка ...
|
|
| L | 18666 | NUT-HEX LOCK DT 5/8-11 UNC ZP |
Загрузка ...
|
|
| M | 123788 | Bolt |
Загрузка ...
|
|
| N | 123755 | Nut |
Загрузка ...
|
|
| P | 123756 | Nut |
Загрузка ...
|
|
| Q | 31774 | WASHER - FLAT |
Загрузка ...
|
|
| R | 7674 | NUT |
Загрузка ...
|
|
| S | 30512 | БОЛТ |
Загрузка ...
|
|
| T | 19957 | БОЛТ |
Загрузка ...
|
|
| U | 102636 | NUT - HEX DT 750-10UNC |
Загрузка ...
|
|
| V | 123517 | ГАЙКА |
Загрузка ...
|
|
| W | 21264 | BOLT-HH 3/8 NC X 125 LG GR 5 ZP |
Загрузка ...
|
|
| X | 30228 | Гайка |
Загрузка ...
|
|
| Y | 101898 | ВИНТ |
Загрузка ...
|
|
| Z | 252870 | Nut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
