Графический каталог запасных частей к технике: MacDon-FD75. Reel Endshield Components

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
3
3
3
3
3
3
A
A
A
B
B
B
C
C
D
D
D

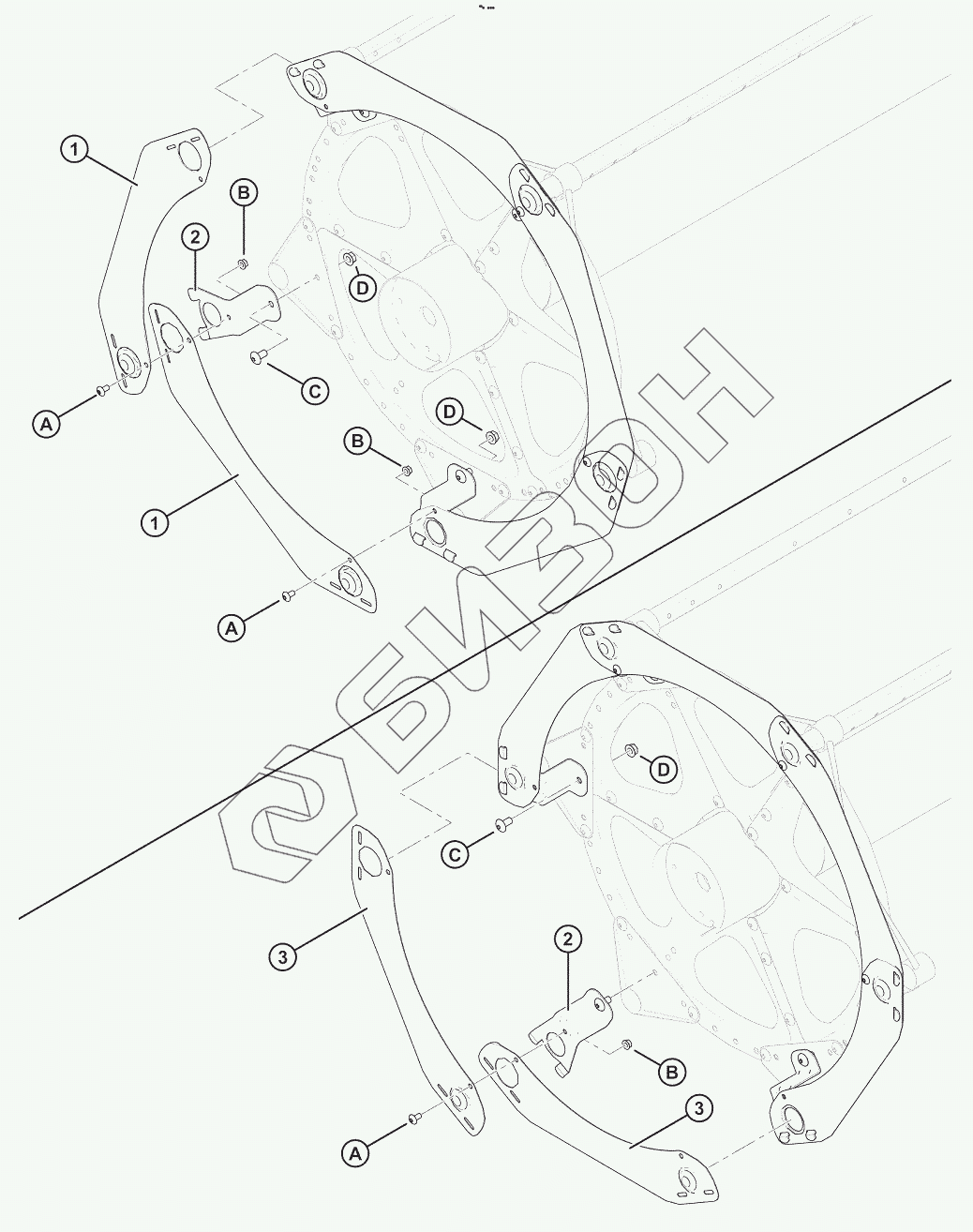

Позиция на иллюстрации Заводской номер детали Название детали Цена
1 164754 Боковой щиток
Загрузка ...
2 164958 Опора
Загрузка ...
3 164965 Боковой щиток
Загрузка ...
3 164967 Боковой щиток
Загрузка ...
A 135157 ВИНТ
Загрузка ...
B 30228 Гайка
Загрузка ...
C 105136 ВИНТ
Загрузка ...
D 50186 NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
