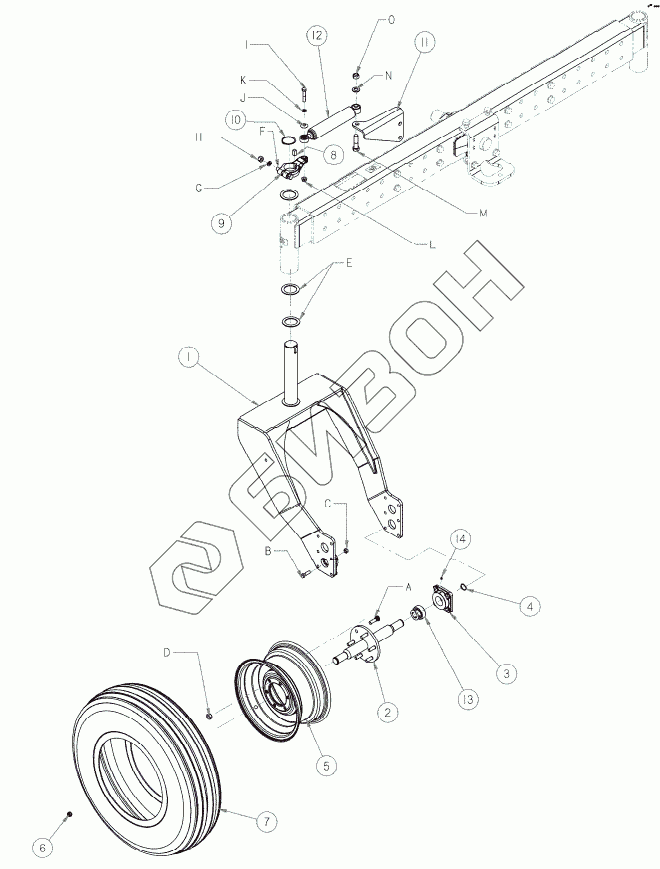

Графический каталог запасных частей к технике: MacDon-M100. CASTERS-FORKED 10 X 16
1
2
3
4
5
6
7
8
9
10
11
12
13
14
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| B4641 | B4641 | KIT – FORKED CASTERS 10X16: Includes items marked |
Загрузка ...
|
|
| 110856 | 110856 | JOINT – BALL for 110600 dampener |
Загрузка ...
|
|
| 110598 | 110598 | BRACKET-RH SHOCK MOUNT |
Загрузка ...
|
|
| 1 | 110616 | CASTER WELDMENT |
Загрузка ...
|
|
| 2 | 110756 | SHAFT WELDMENT |
Загрузка ...
|
|
| 3 | 135370 | BEARING ASSEMBLY |
Загрузка ...
|
|
| 4 | 135363 | RING – RETAINING |
Загрузка ...
|
|
| 5 | 149817 | WHEEL |
Загрузка ...
|
|
| 6 | 21153 | STEM-TIRE VALVE ASSEMBLY #TR-415 |
Загрузка ...
|
|
| 7 | 149818 | TIRE 1000 X 16, F2 FRONT STEER, 8 PLY |
Загрузка ...
|
|
| 8 | 135296 | KEY |
Загрузка ...
|
|
| 9 | 110615 | ARM-ANTI SHIMMY MACHINED |
Загрузка ...
|
|
| 10 | 30243 | RING - EXT RETAINING |
Загрузка ...
|
|
| 11 | 110597 | BRACKET-LH SHOCK MOUNT |
Загрузка ...
|
|
| 12 | 110600 | DAMPENER-ANTI SHIMMY |
Загрузка ...
|
|
| 13 | 21936 | BEARING-BALL SPH OD CW LC 1 3/8 IN BORE |
Загрузка ...
|
|
| 14 | 18671 | FITTING- LUBE 1/4-28 UNF |
Загрузка ...
|
|
| 15 | 166067 | PLATE – Bearing Cap |
Загрузка ...
|
|
| 21 | 21357 | BOLT - WHEEL (PRESS-IN) 9/16 NF X 53 LG |
Загрузка ...
|
|
| 22 | 21576 | BOLT - HH 1/2 NC X 2 LG GR 5 ZP |
Загрузка ...
|
|
| 23 | 18697 | NUT - HEX LOCK DT 500-13UNC |
Загрузка ...
|
|
| 24 | 21358 | NUT- WHEEL STUD 9/16 NF X 90° |
Загрузка ...
|
|
| 25 | 110584 | WASHER-HARDENED FLAT |
Загрузка ...
|
|
| 26 | 21406 | BOLT - HH 5/8 NC X 35 LG GR5 ZP |
Загрузка ...
|
|
| 27 | 18639 | WASHER-LOCK |
Загрузка ...
|
|
| 28 | 18666 | NUT-HEX LOCK DT 5/8-11 UNC ZP |
Загрузка ...
|
|
| 29 | 135436 | BOLT-HH 1/2 NC X 25 LG GR 8 ZP |
Загрузка ...
|
|
| 30 | 45157 | WASHER - FORMED |
Загрузка ...
|
|
| 31 | 18638 | WASHER-LOCK |
Загрузка ...
|
|
| 32 | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 |
Загрузка ...
|
|
| 33 | 30448 | BOLT - HH 3/4 NC X 30 LG GR5 ZP |
Загрузка ...
|
|
| 34 | 18689 | NUT - HEX LOCK DT 750-10UNC |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
