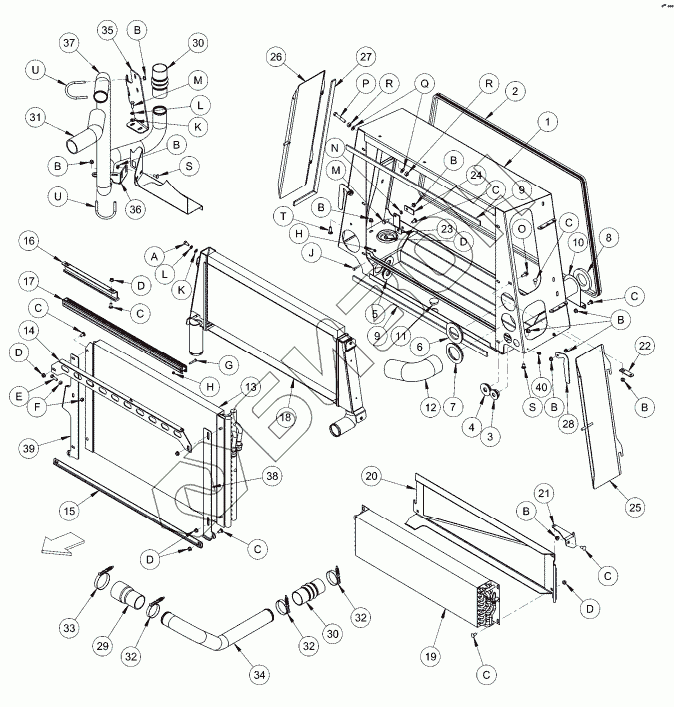

Графический каталог запасных частей к технике: MacDon-M100. COOLER BOX
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
32
32
33
34
35
36
37
38
39
40
A
B
B
B
B
B
B
B
B
B
C
C
C
C
C
C
C
C
D
D
D
D
D
E
F
G
H
H
J
K
K
L
L
M
M
N
O
P
Q
R
R
S
S
T
U
U
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 163789 | SUPPORT-COOLERS AND RAD, WELDT |
Загрузка ...
|
|
| 2 | 110388 | SEAL – SCREEN |
Загрузка ...
|
|
| 3 | 45155 | GROMMET |
Загрузка ...
|
|
| 4 | 45298 | GROMMET |
Загрузка ...
|
|
| 5 | 110967 | GROMMET |
Загрузка ...
|
|
| 6 | 163779 | GROMMET |
Загрузка ...
|
|
| 7 | 110677 | GROMMET |
Загрузка ...
|
|
| 8 | 110702 | SEAL |
Загрузка ...
|
|
| 9 | 110395 | SEAL |
Загрузка ...
|
|
| 10 | 110897 | TUBE-CLEANER, WELD'T |
Загрузка ...
|
|
| 11 | 110783 | PLUG-HOLE |
Загрузка ...
|
|
| 12 | 110969 | HOSE-90° AIR INTAKE |
Загрузка ...
|
|
| 13 | 111649 | COOLER-OIL (2 ROW) |
Загрузка ...
|
|
| 14 | 110684 | SUPPORT - COOLER, WELD'T |
Загрузка ...
|
|
| 15 | 110904 | SUPPORT-COOLER BOTTOM |
Загрузка ...
|
|
| 16 | 110687 | SUPPORT - SLIDE, WELD'T |
Загрузка ...
|
|
| 17 | 110680 | SLIDE - WELD'T |
Загрузка ...
|
|
| 18 | 162101 | COOLER-CAC (M100) |
Загрузка ...
|
|
| 19 | 163566 | CONDENSER-AC |
Загрузка ...
|
|
| 20 | 110766 | SUPPORT - AC CONDENSER, WELD'T |
Загрузка ...
|
|
| 21 | 110709 | ANGLE – HINGE |
Загрузка ...
|
|
| 22 | 166131 | LUG-HINGE ADJUST |
Загрузка ...
|
|
| 23 | 110710 | PLATE – LATCH |
Загрузка ...
|
|
| 24 | 44217 | LATCH |
Загрузка ...
|
|
| 25 | 110898 | DOOR - COOLER ACCESS, LH WELD'T |
Загрузка ...
|
|
| 26 | 163805 | DOOR - COOLER ACCESS, RH WELD'T |
Загрузка ...
|
|
| 27 | 110721 | SEAL |
Загрузка ...
|
|
| 28 | 110701 | LATCH |
Загрузка ...
|
|
| 29 | 163958 | HOSE-CAC REDUCER (3-25") |
Загрузка ...
|
|
| 30 | 163904 | CONNECTOR-CAC |
Загрузка ...
|
|
| 31 | 163906 | ELBOW-CAC (45° X 25") |
Загрузка ...
|
|
| 32 | 163957 | CLAMP-CONSTANT TORQUE |
Загрузка ...
|
|
| 33 | 111643 | CLAMP-CONSTANT TORQUE |
Загрузка ...
|
|
| 34 | 162040 | TUBE-CAC (M100) |
Загрузка ...
|
|
| 35 | 163962 | SUPPORT – TUBES |
Загрузка ...
|
|
| 36 | 166035 | BRACKET-CAC TUBE |
Загрузка ...
|
|
| 37 | 162041 | TUBE-CAC (M100) |
Загрузка ...
|
|
| 38 | 110681 | SUPPORT-COOLER, LH |
Загрузка ...
|
|
| 39 | 110682 | SUPPORT-COOLER, RH |
Загрузка ...
|
|
| 40 | 30542 | FASTENER-BLACK NYLON CLIP |
Загрузка ...
|
|
| A | 21567 | BOLT -HEX HD 375-16UNC X 075 LG |
Загрузка ...
|
|
| B | 30228 | Гайка |
Загрузка ...
|
|
| C | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
Загрузка ...
|
|
| D | 21452 | NUT - FLANGE (SERR FACE) 375-16UNC |
Загрузка ...
|
|
| E | 21264 | BOLT-HH 3/8 NC X 125 LG GR 5 ZP |
Загрузка ...
|
|
| F | 18590 | NUT - HEX 3/8 - 16 UNC GR 5 ZP |
Загрузка ...
|
|
| G | 21574 | BOLT - HH 1/4 NC X 15 LG GR 5 ZP |
Загрузка ...
|
|
| H | 18724 | NUT-HEX LOCK DT 1/4-20 UNC ZP |
Загрузка ...
|
|
| J | 30942 | BOLT - HH 1/4 NC X 125 LG GR 5 ZP |
Загрузка ...
|
|
| K | 18598 | Шайба |
Загрузка ...
|
|
| L | 18637 | WASHER - REG LOCK 3/8 IN NOM ID ZP |
Загрузка ...
|
|
| M | 20077 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP |
Загрузка ...
|
|
| N | 18664 | NUT - HEX JAM 3/8 - 16 UNC GR 5 ZP |
Загрузка ...
|
|
| O | 21975 | BOLT - HH FLG (SERR FACE) 3/8 NC X 10 GR 5 ZP |
Загрузка ...
|
|
| P | 21988 | BOLT - HH 7/16 NC X 25 LG GR 5 ZP |
Загрузка ...
|
|
| Q | 18688 | WASHER - SAE FLAT 047 IN ID X 092 IN OD ZP |
Загрузка ...
|
|
| R | 18654 | NUT-HEX 7/16 - 14 UNC GR 5 ZP |
Загрузка ...
|
|
| S | 21472 | BOLT - RHSN 3/8 NC X 075 GR 5 ZP |
Загрузка ...
|
|
| T | 19966 | BOLT - RHSN 3/8 NC X 125 LG GR 5 ZP |
Загрузка ...
|
|
| U | 47225 | BOLT - U |
Загрузка ...
|
