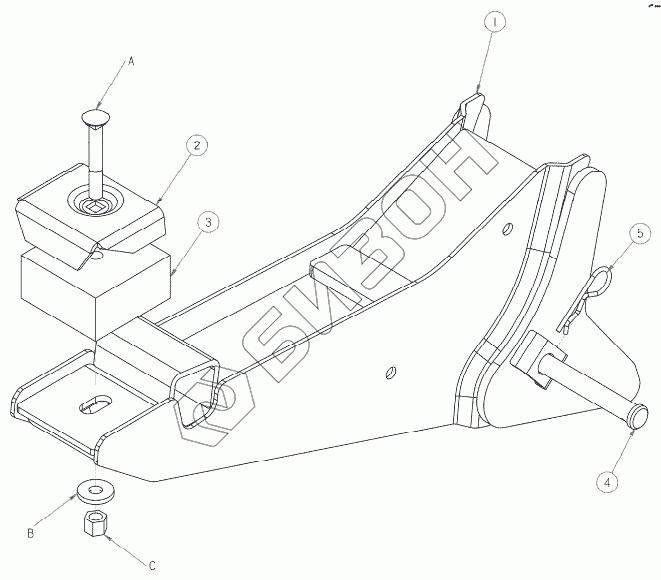

Графический каталог запасных частей к технике: MacDon-M100. DRAPER HEADER SUPPORTS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
A
B
C
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 163088 MEMBER - LOWER LIFT
Загрузка ...
2 44575 SUPPORT
Загрузка ...
3 112923 PAD – RUBBER
Загрузка ...
4 135408 PIN – CLEVIS
Загрузка ...
5 13125 PIN - HAIR
Загрузка ...
A 30849 BOLT - RHSN 1/2 NC X 35 LG GR 5 ZP
Загрузка ...
B 4761 WASHER - FLAT
Загрузка ...
C 21389 NUT - HEX LOCK 500-13UNC
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
