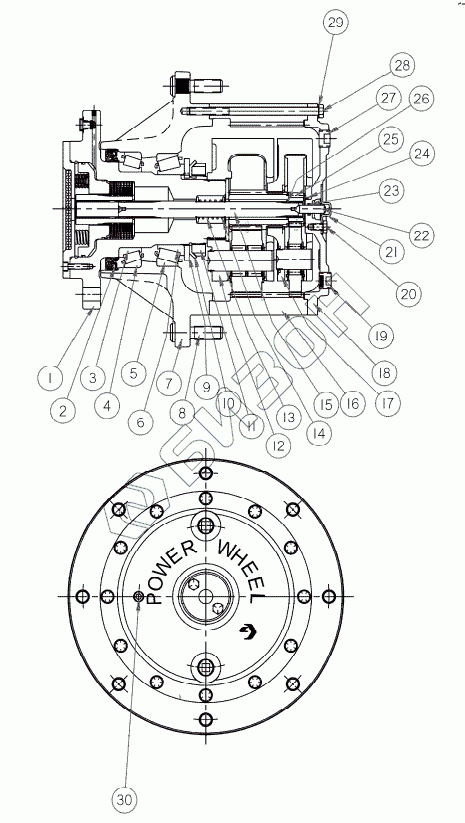

Графический каталог запасных частей к технике: MacDon-M100. DRIVE WHEEL-AUBURN 41.42:1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 163756 | 163756 | SEAL KIT - POWER WHEEL BRAKE |
Загрузка ...
|
|
| 1 | 163755 | KIT - FRICTION DISK |
Загрузка ...
|
|
| 2 | 163753 | SEAL – OIL |
Загрузка ...
|
|
| 3 | 163752 | BEARING – CONE |
Загрузка ...
|
|
| 4 | 163751 | BEARING – CUP |
Загрузка ...
|
|
| 5 | 163750 | BEARING – CUP |
Загрузка ...
|
|
| 6 | 163749 | BEARING – CONE |
Загрузка ...
|
|
| 7 | 163748 | HUB |
Загрузка ...
|
|
| 8 | 49880 | BOLT - WHEEL (PRESS-IN) 5/8 NF X 60 LG |
Загрузка ...
|
|
| 9 | 163747 | WASHER – THRUST |
Загрузка ...
|
|
| 10 | 163746 | WASHER - EXT TOOTH LOCK |
Загрузка ...
|
|
| 11 | 163745 | NUT - BEARING LOCK |
Загрузка ...
|
|
| 12 | NSS | HOUSING – sub assembly |
Загрузка ...
|
|
| 13 | 49866 | SPRING-DISENGAGE |
Загрузка ...
|
|
| 14 | 49867 | WASHER – THRUST |
Загрузка ...
|
|
| 15 | 162246 | SHAFT – INPUT |
Загрузка ...
|
|
| 16 | 163738 | GEAR – RING |
Загрузка ...
|
|
| 17 | NSS | HOUSING – sub assembly |
Загрузка ...
|
|
| 18 | 49874 | COVER – LARGE |
Загрузка ...
|
|
| 19 | 30203 | PLUG - MAGNETIC PIPE SQ SOCKET |
Загрузка ...
|
|
| 20 | 111099 | BOLT - HEX HD 5/16 NC X 05 LG GR 5 ZP |
Загрузка ...
|
|
| 21 | 30205 | COVER-DISENGAGE |
Загрузка ...
|
|
| 22 | 111093 | SHAFT- DISENGAGE PLUNGER |
Загрузка ...
|
|
| 23 | 111105 | O-RING (4 LOBED) |
Загрузка ...
|
|
| 24 | 30200 | WASHER-THRUST |
Загрузка ...
|
|
| 25 | 162245 | GEAR - SUN PRIMARY |
Загрузка ...
|
|
| 26 | 49872 | RING-RETAINING |
Загрузка ...
|
|
| 27 | 1434 | PLUG - SQ HEAD PIPE |
Загрузка ...
|
|
| 28 | 49879 | BOLT - HEX HD |
Загрузка ...
|
|
| 29 | 30191 | WASHER-HARDENED |
Загрузка ...
|
|
| 30 | 50231 | PLUG-PIPE DRYSEAL 025 NPT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
