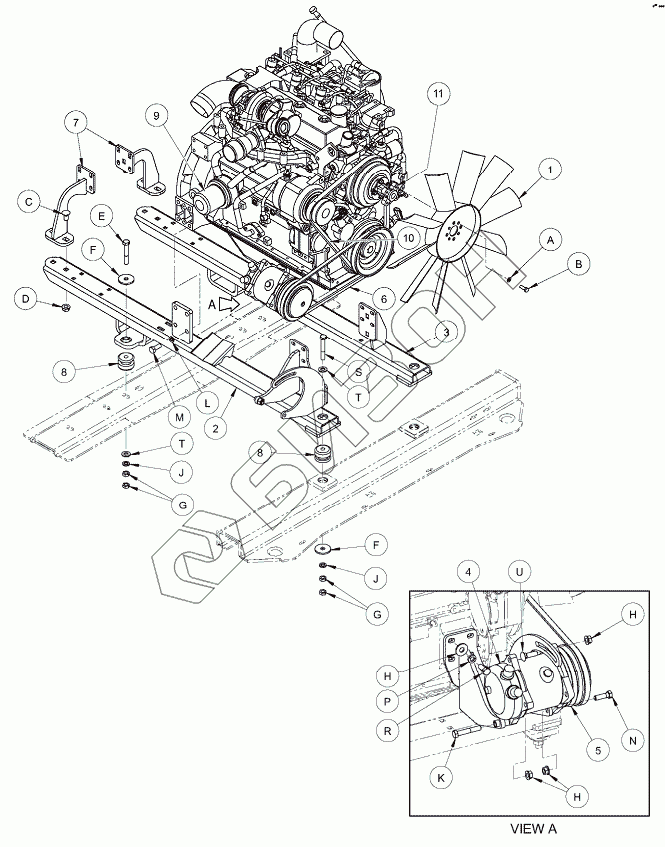

Графический каталог запасных частей к технике: MacDon-M100. ENGINE SUB ASSEMBLY
1
2
3
4
5
6
7
8
8
9
10
11
A
B
C
D
E
F
F
G
G
H
H
H
J
J
K
L
M
N
P
R
S
T
T
U
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 163807 | FAN 33 CUMMINS |
Загрузка ...
|
|
| 2 | 162080 | RAIL-LH ENGINE SUPPORT WELDT |
Загрузка ...
|
|
| 3 | 162081 | RAIL-RH ENGINE SUPPORT |
Загрузка ...
|
|
| 4 | 109617 | COMPRESSOR |
Загрузка ...
|
|
| 5 | 160289 | CLUTCH |
Загрузка ...
|
|
| 6 | 163368 | BELT-V SAE 13A (A42) |
Загрузка ...
|
|
| 7 | 162133 | SUPPORT-PUMP WELDT |
Загрузка ...
|
|
| 8 | 42099 | INSULATOR |
Загрузка ...
|
|
| 9 | 166047 | FILTER – OIL |
Загрузка ...
|
|
| 10 | 166048 | BELT – FAN |
Загрузка ...
|
|
| 11 | 166050 | SPACER |
Загрузка ...
|
|
| A | 30716 | WASHER - LOCK SPRING (M8) |
Загрузка ...
|
|
| B | 184652 | BOLT-HH M8 M8 X 125 X 25 LG ZN |
Загрузка ...
|
|
| C | 21066 | BOLT - RHSN 1/2 NC X 1 GR 5 ZP |
Загрузка ...
|
|
| D | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 |
Загрузка ...
|
|
| E | 21560 | BOLT - HH 1/2 NC X 30 LG GR 5 ZP |
Загрузка ...
|
|
| F | 11695 | WASHER - FLAT |
Загрузка ...
|
|
| G | 21056 | NUT- HEX JAM 1/2-13 UNC GR 5 ZP |
Загрузка ...
|
|
| H | 30228 | Гайка |
Загрузка ...
|
|
| J | 18638 | WASHER-LOCK |
Загрузка ...
|
|
| K | 20055 | BOLT - HH 3/8 NC X 225 LG GR 5 ZP |
Загрузка ...
|
|
| L | 30633 | WASHER-LOCK SPRING M12 ZP |
Загрузка ...
|
|
| M | 30630 | BOLT - HH M12 X 175 X 30 LG ZP |
Загрузка ...
|
|
| N | 21264 | BOLT-HH 3/8 NC X 125 LG GR 5 ZP |
Загрузка ...
|
|
| P | 30632 | WASHER-LOCK SPRING M10 ZP |
Загрузка ...
|
|
| Q | 30635 | WASHER-FLAT M10 ZP |
Загрузка ...
|
|
| R | 30627 | BOLT - HH M10 X 15 X 25 LG ZP |
Загрузка ...
|
|
| S | 30011 | BOLT - HH 1/2 NC X 325 LG GR 5 ZP |
Загрузка ...
|
|
| T | 18599 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP |
Загрузка ...
|
|
| U | 19966 | BOLT - RHSN 3/8 NC X 125 LG GR 5 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
