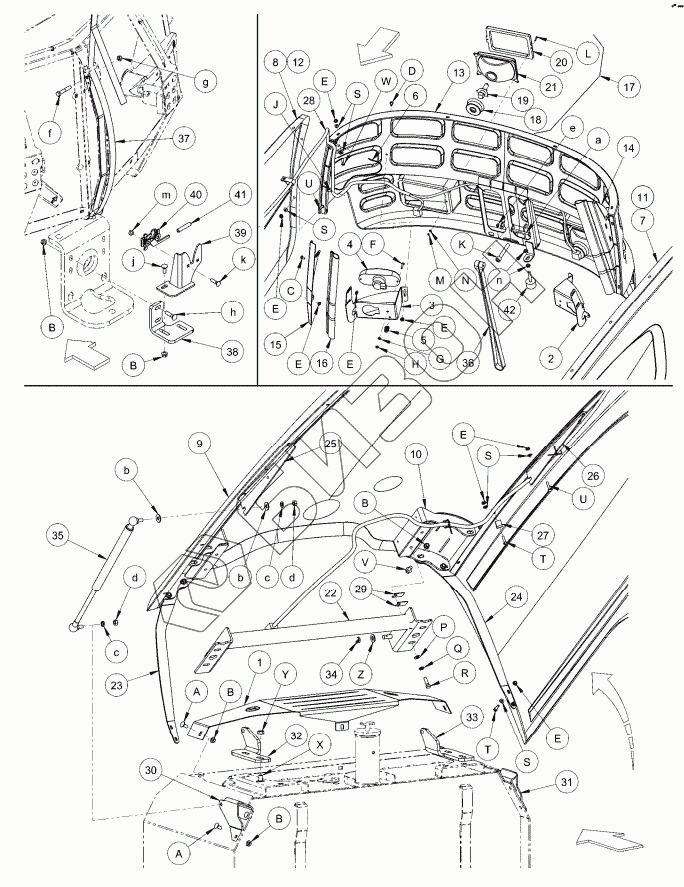

Графический каталог запасных частей к технике: MacDon-M100. HOOD
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
A
A
B
B
B
B
B
C
D
E
E
E
E
E
E
E
F
G
H
J
K
L
M
N
P
Q
R
S
S
S
S
T
T
U
U
V
W
X
Y
Z
a
b
b
c
c
d
d
e
f
g
h
j
k
m
n
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 163882 | PANEL-HOOD SPACER |
Загрузка ...
|
|
| 2 | 183021 | HOLDER-LH TAIL LITE BRACKET |
Загрузка ...
|
|
| 3 | 183022 | HOLDER-RH TAIL LITE BRACKET |
Загрузка ...
|
|
| 4 | 134079 | LIGHT-RED |
Загрузка ...
|
|
| 5 | 50109 | CLIP-PLASTIC |
Загрузка ...
|
|
| 6 | 183005 | HARNESS - HOOD LIGHTING, M100 |
Загрузка ...
|
|
| 7 | 163406 | PANEL-LH HOOD BONDING |
Загрузка ...
|
|
| 8 | 163407 | PANEL-RH HOOD BONDING |
Загрузка ...
|
|
| 9 | 110448 | HOOD-TOP BONDING ASS'Y |
Загрузка ...
|
|
| 10 | 110449 | CHANNEL-HINGE WELDT |
Загрузка ...
|
|
| 11 | 110271 | PANEL-LH HOOD |
Загрузка ...
|
|
| 12 | 110272 | PANEL-RH HOOD |
Загрузка ...
|
|
| 13 | 110458 | HOOD-GRILL BONDING ASS'Y |
Загрузка ...
|
|
| 14 | 110471 | ANGLE-LH RAD/HOOD SEAL |
Загрузка ...
|
|
| 15 | 110472 | ANGLE-RH RAD/HOOD SEAL |
Загрузка ...
|
|
| 16 | 167078 | SEAL-BULB |
Загрузка ...
|
|
| 17 | 110268 | ASSY-ABL ROADLIGHT |
Загрузка ...
|
|
| 18 | 110266 | INSULATOR-RUBBER BOOT (ABL ROADLITE) |
Загрузка ...
|
|
| 19 | 110267 | LIGHT-H4 BULB 12 VOLT 60/55 WATT |
Загрузка ...
|
|
| 20 | 110264 | BEZEL-ABL ROAD LIGHT |
Загрузка ...
|
|
| 21 | 110265 | OPTICAL UNIT-ABL ROAD LIGHT |
Загрузка ...
|
|
| 22 | 110773 | MEMBER-TORSION (HOOD PIVOT) |
Загрузка ...
|
|
| 23 | 110421 | BRACE-LH HOOD |
Загрузка ...
|
|
| 24 | 110422 | BRACE-RH HOOD |
Загрузка ...
|
|
| 25 | 110416 | SUPPORT-LH GAS SPRING |
Загрузка ...
|
|
| 26 | 110417 | SUPPORT-RH GAS SPRING |
Загрузка ...
|
|
| 27 | 135224 | CLIP-WIRE HOLDER |
Загрузка ...
|
|
| 28 | 109544 | HARNESS – HOOD |
Загрузка ...
|
|
| 29 | 166132 | SHIM-HOOD-TORSION BAR |
Загрузка ...
|
|
| 30 | 110468 | ANCHOR-LH HOOD LIFT CYLINDER |
Загрузка ...
|
|
| 31 | 110526 | ANCHOR-RH HOOD LIFT CYLINDER |
Загрузка ...
|
|
| 32 | 110456 | ANGLE-LH HOOD PIVOT |
Загрузка ...
|
|
| 33 | 110457 | ANGLE-RH HOOD PIVOT |
Загрузка ...
|
|
| 34 | 18648 | PIN-COTTER 3/16 DIA X 125 ZP |
Загрузка ...
|
|
| 35 | 110475 | CYLINDER-GAS (HOOD) |
Загрузка ...
|
|
| 110476 | 110476 | BALL JOINT - for cylinder 110475 (item 35) |
Загрузка ...
|
|
| 36 | 158102 | STRAP – RUBBER |
Загрузка ...
|
|
| 37 | 110461 | STRAP-HOOD PULL |
Загрузка ...
|
|
| 38 | 110467 | PLATE-LATCH MOUNT |
Загрузка ...
|
|
| 39 | 110646 | HOLDER-LATCH WELDT |
Загрузка ...
|
|
| 40 | 134002 | ASSY-LH STIRRUP LATCH |
Загрузка ...
|
|
| 41 | 110817 | COVER-SOFTEX GRIP |
Загрузка ...
|
|
| 42 | 110354 | BUMPER – RUBBER |
Загрузка ...
|
|
| A | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
Загрузка ...
|
|
| B | 30228 | Гайка |
Загрузка ...
|
|
| C | 21926 | BOLT - RHSN 1/4 NC X 05 GR 5 ZP |
Загрузка ...
|
|
| D | 18579 | SCREW-MACHINE 1/4-20UNC X 075" PHILLIPS PAN HD ZP |
Загрузка ...
|
|
| E | 21455 | NUT - FLG (SERR FACE) 1/4 NC GR 5 ZP |
Загрузка ...
|
|
| F | 135293 | SCREW-MACH PHILTRUSS HD #10-24UNC X 10" |
Загрузка ...
|
|
| G | 18798 | WASHER - FLAT SAE 7/32 ID X 7/16 IN OD ZP |
Загрузка ...
|
|
| H | 18707 | NUT- HEX LOCK DT #10 - 24 UNC ZP |
Загрузка ...
|
|
| J | 21476 | BOLT - RHSN 1/4 NC X 075 GR 5 ZP |
Загрузка ...
|
|
| K | 135410 | BOLT-HEX HD M12-175 X 80 ZN PL |
Загрузка ...
|
|
| L | 110477 | SCREW-#6 X 075" |
Загрузка ...
|
|
| M | 135159 | NUT-NYLOC |
Загрузка ...
|
|
| N | 135624 | WASHER-STEEL/RUBBER |
Загрузка ...
|
|
| P | 18598 | Шайба |
Загрузка ...
|
|
| Q | 18637 | WASHER - REG LOCK 3/8 IN NOM ID ZP |
Загрузка ...
|
|
| R | 21264 | BOLT-HH 3/8 NC X 125 LG GR 5 ZP |
Загрузка ...
|
|
| S | 112221 | WASHER - STEEL/RUBBER |
Загрузка ...
|
|
| T | 21573 | BOLT-HEX HD 1/4 NC X 10 LG GR 5 ZP |
Загрузка ...
|
|
| U | 135623 | BOLT-ROUND HD SQ NK 1/4 NC X 125 LG GR 5 ZP |
Загрузка ...
|
|
| V | 21821 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP |
Загрузка ...
|
|
| W | 30942 | BOLT - HH 1/4 NC X 125 LG GR 5 ZP |
Загрузка ...
|
|
| X | 21066 | BOLT - RHSN 1/2 NC X 1 GR 5 ZP |
Загрузка ...
|
|
| Y | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 |
Загрузка ...
|
|
| Z | 18599 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP |
Загрузка ...
|
|
| a | 30638 | BOLT - HH 1/4 NC X 225 LG GR 5 ZP |
Загрузка ...
|
|
| b | 30635 | WASHER-FLAT M10 ZP |
Загрузка ...
|
|
| c | 30632 | WASHER-LOCK SPRING M10 ZP |
Загрузка ...
|
|
| d | 30505 | NUT-HEX M10 X 15 ZP CLASS 10 STYLE 1 |
Загрузка ...
|
|
| e | 18724 | NUT-HEX LOCK DT 1/4-20 UNC ZP |
Загрузка ...
|
|
| f | 21354 | BOLT - HH 3/8 NC X 20 LG GR 5 ZP |
Загрузка ...
|
|
| g | 18669 | NUT-HEX LOCK DT 3/8-16 UNC ZP |
Загрузка ...
|
|
| h | 21484 | BOLT - RHSN 3/8 NC X 15 LG GR 5 ZP |
Загрузка ...
|
|
| j | 19965 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP |
Загрузка ...
|
|
| k | 21473 | BOLT - RHSN 5/16 NC X 125 LG GR 5 ZP |
Загрузка ...
|
|
| m | 35689 | NUT-SPECIAL |
Загрузка ...
|
|
| n | 18664 | NUT - HEX JAM 3/8 - 16 UNC GR 5 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
