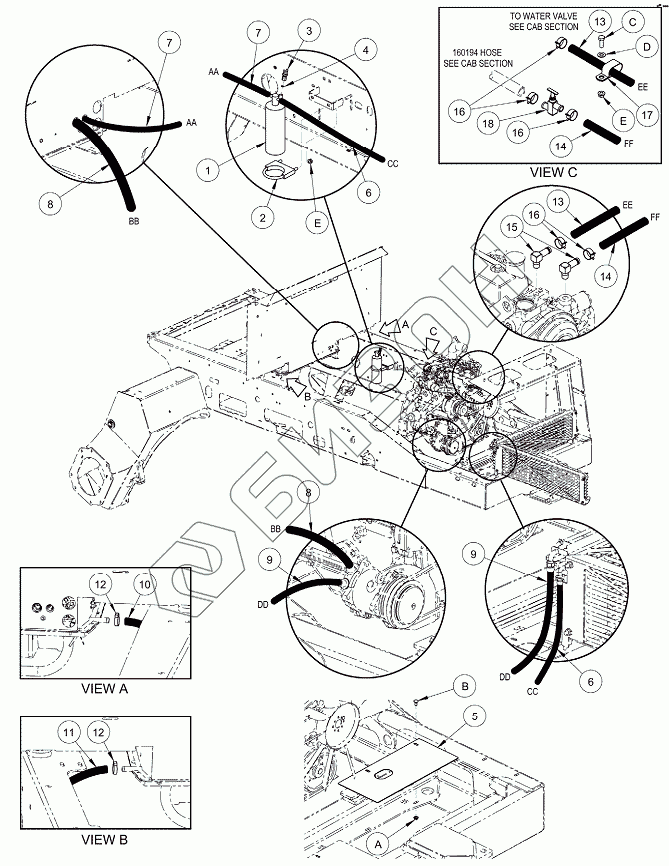

Графический каталог запасных частей к технике: MacDon-M100. HVAC-ENGINE GROUP
1
2
3
4
5
6
6
7
7
8
8
9
9
10
11
12
12
13
13
14
14
15
16
16
16
17
18
A
B
C
D
E
E
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 112082 | DRIER – RECEIVER |
Загрузка ...
|
|
| 2 | 42469 | CLAMP – PIPE |
Загрузка ...
|
|
| 3 | 109606 | SWITCH-AIR COND HIGH |
Загрузка ...
|
|
| 4 | 42894 | O-RING |
Загрузка ...
|
|
| 5 | 110834 | SHIELD-FAN (ENGINE AIR BLAST) |
Загрузка ...
|
|
| 6 | 110480 | HOSE-A/C |
Загрузка ...
|
|
| 163766 | 163766 | O-RING |
Загрузка ...
|
|
| 7 | 110481 | HOSE-A/C |
Загрузка ...
|
|
| 163766 | 163766 | O-RING |
Загрузка ...
|
|
| 8 | 110732 | HOSE-A/C |
Загрузка ...
|
|
| 163768 | 163768 | O-RING |
Загрузка ...
|
|
| 9 | 110733 | HOSE-A/C |
Загрузка ...
|
|
| 163767 | 163767 | O-RING |
Загрузка ...
|
|
| 10 | 166002 | HOSE-DRAIN |
Загрузка ...
|
|
| 11 | 166003 | HOSE-DRAIN |
Загрузка ...
|
|
| 12 | 21053 | CLAMP-GEAR TYPE |
Загрузка ...
|
|
| 13 | 160280 | HOSE-HEATER |
Загрузка ...
|
|
| 14 | 167124 | HOSE-HEATER |
Загрузка ...
|
|
| 15 | 167125 | FITTING-ELBOW |
Загрузка ...
|
|
| 16 | 112692 | CLAMP – HOSE |
Загрузка ...
|
|
| 17 | 50022 | CLAMP - INSULATED 15/16 INCH |
Загрузка ...
|
|
| 18 | 111391 | VALVE - HEATER SHUTOFF |
Загрузка ...
|
|
| A | 30280 | Гайка |
Загрузка ...
|
|
| B | 21281 | BOLT - RHSN 5/16 NC X 075 GR 5 ZP |
Загрузка ...
|
|
| C | 20077 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP |
Загрузка ...
|
|
| D | 18598 | Шайба |
Загрузка ...
|
|
| E | 30228 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
