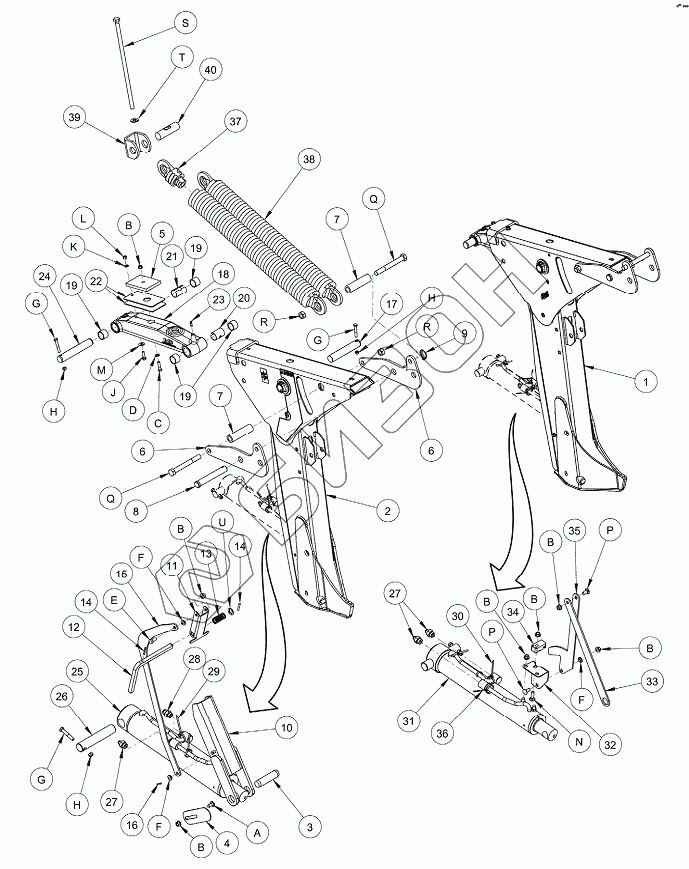

Графический каталог запасных частей к технике: MacDon-M100. LIFT LINKAGE
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
14
16
16
17
18
19
19
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
A
B
B
B
B
B
B
B
C
D
E
F
F
F
G
G
G
H
H
H
J
K
L
M
N
P
P
Q
Q
R
R
S
T
U
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 112725 | ARM - LIFT, LH C/W DECALS |
Загрузка ...
|
|
| 2 | 112726 | ARM - LIFT, RH C/W DECALS |
Загрузка ...
|
|
| 3 | 112918 | PIN – STRAIGHT |
Загрузка ...
|
|
| 4 | 44822 | BAR |
Загрузка ...
|
|
| 5 | 42497 | PAD- RUBBER |
Загрузка ...
|
|
| 6 | 163678 | ARM - FLOAT ADJUST |
Загрузка ...
|
|
| 7 | 112916 | TUBE – PIVOT |
Загрузка ...
|
|
| 8 | 112752 | PIN – CLEVIS |
Загрузка ...
|
|
| 9 | 102264 | PIN - LYNCH 3/16 X 1 9/16 IN |
Загрузка ...
|
|
| 10 | 112798 | LOCK - HEADER, WELDT |
Загрузка ...
|
|
| 11 | 112907 | CHANNEL - LOCK RELEASE |
Загрузка ...
|
|
| 12 | 163313 | SHAFT – SQUARE |
Загрузка ...
|
|
| 13 | 19739 | SPRING-COMPRESSION |
Загрузка ...
|
|
| 14 | 13617 | PIN-SPRING 3/16 DIA X 125 LG |
Загрузка ...
|
|
| 15 | 112908 | ARM - LOCKUP LINK |
Загрузка ...
|
|
| 16 | 18604 | PIN-COTTER 3/32 DIA X 3/4 ZP |
Загрузка ...
|
|
| 17 | 112639 | PIN - FLOAT LINK |
Загрузка ...
|
|
| 18 | 112727 | ARM - FLOAT LINK ASSEMBLY |
Загрузка ...
|
|
| 19 | 112789 | BEARING – NEEDLE |
Загрузка ...
|
|
| 20 | 163310 | SPACER-SHORT |
Загрузка ...
|
|
| 21 | 163311 | SPACER-LONG |
Загрузка ...
|
|
| 22 | 110853 | SHIM-LINKAGE |
Загрузка ...
|
|
| 23 | 7536 | FITTING - LUBRICATION 1/4 -28 TAPER THD |
Загрузка ...
|
|
| 24 | 112760 | PIN – STRAIGHT |
Загрузка ...
|
|
| 25 | 163660 | CYLINDER - MASTER, 325" BORE |
Загрузка ...
|
|
| 109878 | 109878 | SEAL KIT |
Загрузка ...
|
|
| 26 | 112759 | PIN – STRAIGHT |
Загрузка ...
|
|
| 27 | 21804 | FITTING - CONNECTOR HYD |
Загрузка ...
|
|
| 28 | 21030 | FITTING - CONNECTOR HYD |
Загрузка ...
|
|
| 29 | 49232 | FASTENER-CABLE TIE WHITE |
Загрузка ...
|
|
| 30 | 40702 | FASTENER-CABLE TIE RED |
Загрузка ...
|
|
| 31 | 163661 | CYLINDER - SLAVE, 275" BORE |
Загрузка ...
|
|
| 109879 | 109879 | SEAL KIT |
Загрузка ...
|
|
| 32 | 163676 | SUPPORT - HEIGHT SENSOR |
Загрузка ...
|
|
| 33 | 112804 | BAR - HEIGHT SENSOR LINK |
Загрузка ...
|
|
| 34 | 112809 | SENSOR – ANALOG |
Загрузка ...
|
|
| 35 | 112803 | BAR - HEIGHT SENSOR LINK |
Загрузка ...
|
|
| 36 | 40701 | FASTENER-CABLE TIE-YELLOW |
Загрузка ...
|
|
| 37 | 42691 | INSERT-SPRING |
Загрузка ...
|
|
| 38 | 112694 | SPRING – EXTENSION |
Загрузка ...
|
|
| 39 | 44601 | CLEVIS |
Загрузка ...
|
|
| 40 | 44995 | PIN – STRAIGHT |
Загрузка ...
|
|
| A | 21472 | BOLT - RHSN 3/8 NC X 075 GR 5 ZP |
Загрузка ...
|
|
| B | 30228 | Гайка |
Загрузка ...
|
|
| C | 21561 | BOLT - HH 3/8 NC X 15 LG GR 5 ZP |
Загрузка ...
|
|
| D | 18598 | Шайба |
Загрузка ...
|
|
| E | 21567 | BOLT -HEX HD 375-16UNC X 075 LG |
Загрузка ...
|
|
| F | 135281 | WASHER-SHOULDER |
Загрузка ...
|
|
| G | 20055 | BOLT - HH 3/8 NC X 225 LG GR 5 ZP |
Загрузка ...
|
|
| H | 18669 | NUT-HEX LOCK DT 3/8-16 UNC ZP |
Загрузка ...
|
|
| J | 21264 | BOLT-HH 3/8 NC X 125 LG GR 5 ZP |
Загрузка ...
|
|
| K | 18637 | WASHER - REG LOCK 3/8 IN NOM ID ZP |
Загрузка ...
|
|
| L | 18590 | NUT - HEX 3/8 - 16 UNC GR 5 ZP |
Загрузка ...
|
|
| M | 20535 | WASHER-FLAT |
Загрузка ...
|
|
| N | 19966 | BOLT - RHSN 3/8 NC X 125 LG GR 5 ZP |
Загрузка ...
|
|
| P | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
Загрузка ...
|
|
| Q | 30387 | BOLT - HH 3/4 NC X 65 LG GR 5 ZP |
Загрузка ...
|
|
| R | 102636 | NUT - HEX DT 750-10UNC |
Загрузка ...
|
|
| S | 112740 | BOLT - HH WELDT |
Загрузка ...
|
|
| T | 30441 | WASHER - HARDENED |
Загрузка ...
|
|
| U | 163373 | WASHER-FLAT RD (SQ BORE) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
