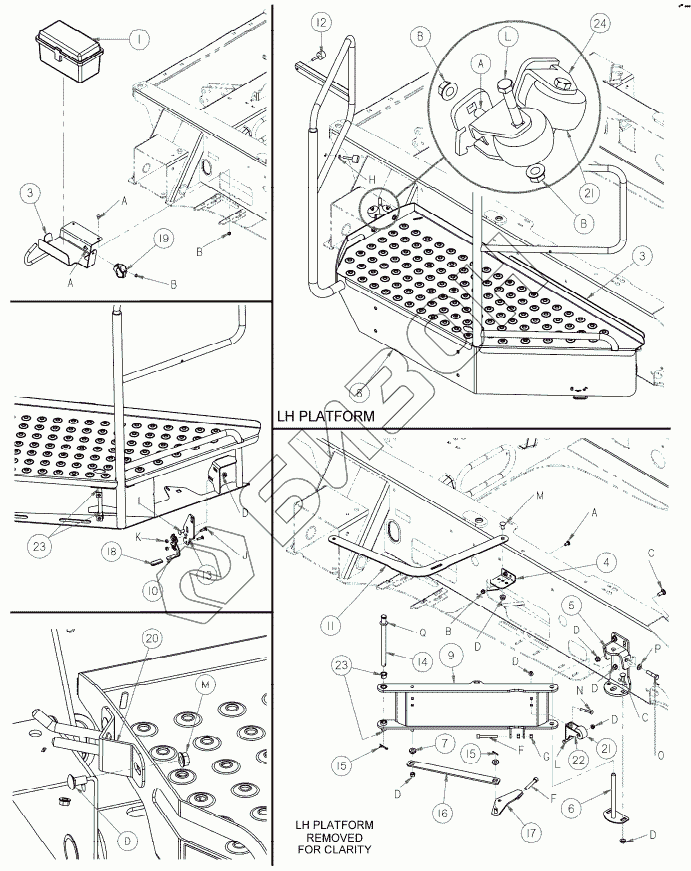

Графический каталог запасных частей к технике: MacDon-M100. PLATFORMS AND TOOLBOX
1
3
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
21
22
23
23
24
A
A
A
A
B
B
B
B
B
C
C
D
D
D
D
D
D
D
D
D
F
F
G
H
I
J
K
L
L
M
M
N
O
P
Q
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 111509 | BOX-TOOL |
Загрузка ...
|
|
| 2 | 112949 | CARRIER-TOOLBOX |
Загрузка ...
|
|
| 3 | 110991 | GUARD-FOAM RUBBER |
Загрузка ...
|
|
| 4 | 163621 | ANGLE-PLATFORM ARM PIVOT |
Загрузка ...
|
|
| 5 | 110634 | BRACKET-HINGE WELDT |
Загрузка ...
|
|
| 6 | 110585 | HINGE-WELDT |
Загрузка ...
|
|
| 7 | 109750 | BUSHING – PLASTIC |
Загрузка ...
|
|
| 8 | 161007 | PLATFORM-LH C/W DECAL |
Загрузка ...
|
|
| 9 | 161009 | ARM-LH PIVOT WELDT |
Загрузка ...
|
|
| 10 | 134050 | ASSY-LH STIRRUP LATCH (90° LEVER) |
Загрузка ...
|
|
| 11 | 163379 | ARM-LINK-STEERING (PLATFORMS) |
Загрузка ...
|
|
| 12 | 110354 | BUMPER – RUBBER |
Загрузка ...
|
|
| 13 | 110640 | PLATE-LATCH MOUNT |
Загрузка ...
|
|
| 14 | 163658 | PIN – CLEVIS |
Загрузка ...
|
|
| 15 | 18608 | PIN-COTTER 3/16 DIA X 15 ZP |
Загрузка ...
|
|
| 16 | 110941 | LINK-PLATFORM |
Загрузка ...
|
|
| 17 | 110943 | LINK-LH STRIKER WELDT |
Загрузка ...
|
|
| 18 | 163539 | COVER-SOFTEX GRIP |
Загрузка ...
|
|
| 19 | 45948 | HOLDER - GREASE GUN ZN PL |
Загрузка ...
|
|
| 20 | 163595 | GUIDE-LH SUPPORT FORK |
Загрузка ...
|
|
| 21 | 163558 | WHEEL-PLATFORM |
Загрузка ...
|
|
| 22 | 161036 | HOLDER-WHEEL |
Загрузка ...
|
|
| 23 | 135570 | BUSHING-TEFLON |
Загрузка ...
|
|
| 24 | 163965 | SUPPORT-PLATFORM WHEEL |
Загрузка ...
|
|
| A | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
Загрузка ...
|
|
| B | 30228 | Гайка |
Загрузка ...
|
|
| C | 21471 | BOLT - RHSN 1/2 NC X 125 GR 5 ZP |
Загрузка ...
|
|
| D | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 |
Загрузка ...
|
|
| E | 21599 | BOLT - HH 3/4 NC X 50 LG GR 5 ZP |
Загрузка ...
|
|
| F | 135410 | BOLT-HEX HD M12-175 X 80 ZN PL |
Загрузка ...
|
|
| G | 135156 | NUT- HEX M12 X 175 ZP CLASS 10 STYLE 1 |
Загрузка ...
|
|
| H | 18664 | NUT - HEX JAM 3/8 - 16 UNC GR 5 ZP |
Загрузка ...
|
|
| I | 21066 | BOLT - RHSN 1/2 NC X 1 GR 5 ZP |
Загрузка ...
|
|
| J | 21473 | BOLT - RHSN 5/16 NC X 125 LG GR 5 ZP |
Загрузка ...
|
|
| K | 35689 | NUT-SPECIAL |
Загрузка ...
|
|
| L | 21354 | BOLT - HH 3/8 NC X 20 LG GR 5 ZP |
Загрузка ...
|
|
| M | 21868 | BOLT – round head square neck 1/2 NC X 10 GR 5 ZP |
Загрузка ...
|
|
| N | 21485 | BOLT - RHSN 3/8 NC X 225 LG GR 5 ZP |
Загрузка ...
|
|
| O | 21578 | BOLT - HH 1/2 NC X 225 LG GR 5 ZP |
Загрузка ...
|
|
| P | 18599 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP |
Загрузка ...
|
|
| Q | 5113 | WASHER - FLAT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
