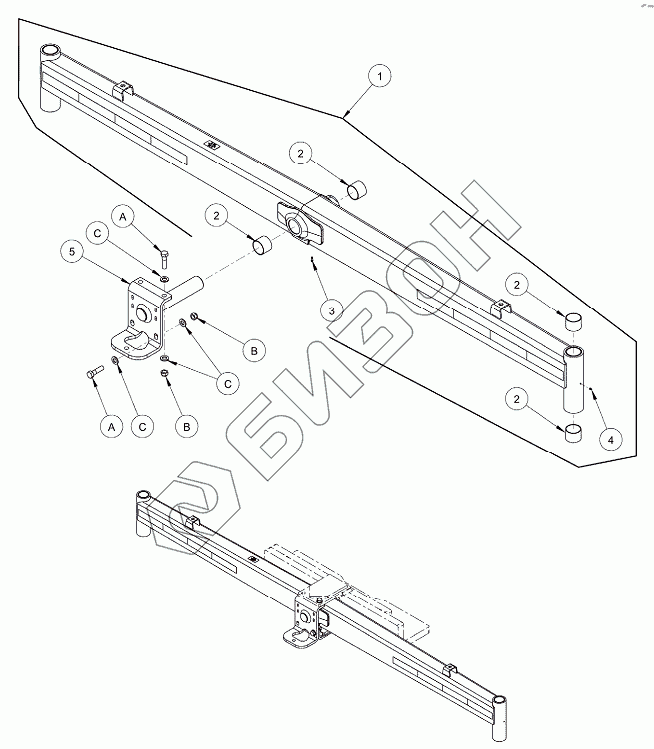

Графический каталог запасных частей к технике: MacDon-M100. WALKING BEAM-FIXED LENGTH

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
2
2
3
4
5
A
A
B
B
C
C
C
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 161096 BEAM - WALKING ASSEMBLY C/W BUSHINGS
Загрузка ...
2 107201 BUSHING – SLEEVE
Загрузка ...
3 7536 FITTING - LUBRICATION 1/4 -28 TAPER THD
Загрузка ...
4 18671 FITTING- LUBE 1/4-28 UNF
Загрузка ...
5 110279 PIVOT WELDMENT
Загрузка ...
A 112128 BOLT - HEX HD 750-10UNC
Загрузка ...
B 112129 NUT - HEX LOCK DT 750-16UNF
Загрузка ...
C 21540 WASHER - HARDENED
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
