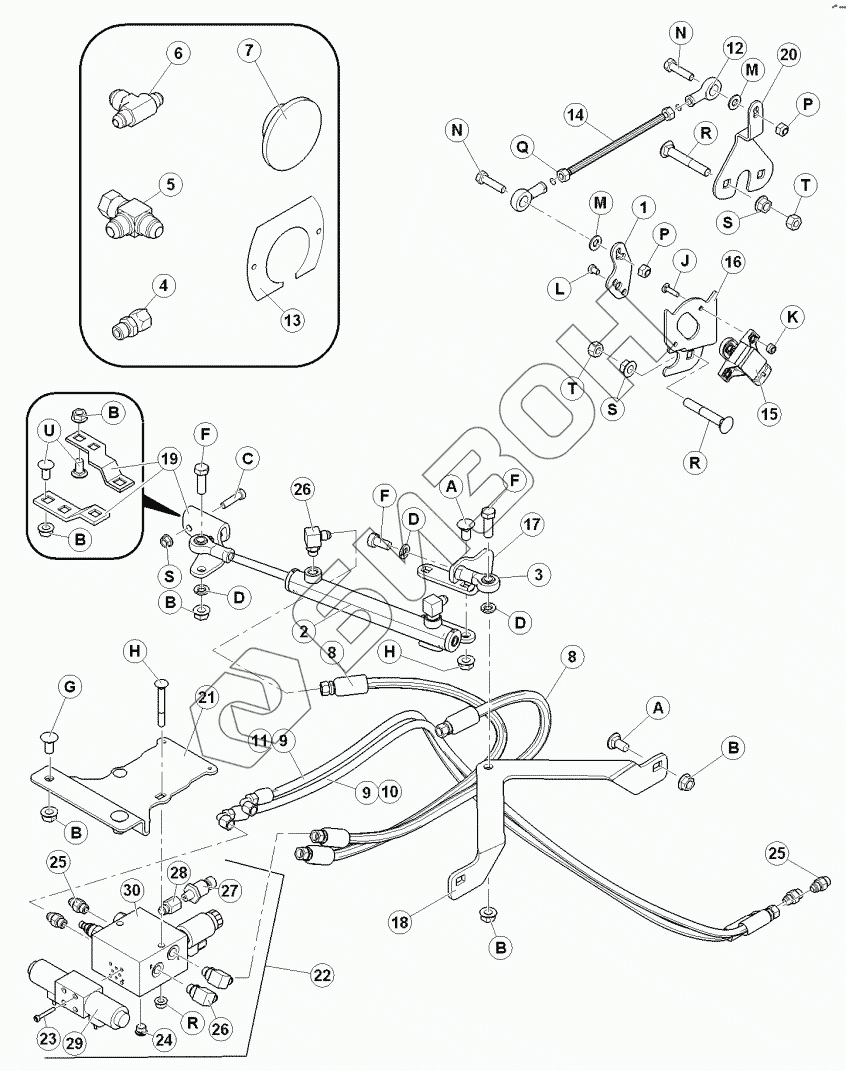

Графический каталог запасных частей к технике: MacDon-M105. Гидравлический автопилот
1
2
3
4
5
6
7
8
8
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
28
29
30
60
60
61
61
61
61
61
61
62
63
63
63
65
65
65
66
67
67
68
69
70
71
71
72
72
73
73
74
75
75
75
76
76
76
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| B5589 | B5589 | КОМПЛЕКТ ГИДРАВЛИЧЕСКИЙ АВТОПИЛОТА |
Загрузка ...
|
|
| 173575 | 173575 | КОМПЛЕКТ САЛЬНИКОВ |
Загрузка ...
|
|
| 1 | 173155 | ПЛЕЧО |
Загрузка ...
|
|
| 2 | 173007 | ЦИЛИНДР |
Загрузка ...
|
|
| 3 | 30083 | ШАРОВОЕ СОЕДИНЕНИЕ |
Загрузка ...
|
|
| 4 | 135015 | FITTING - ADAPTER HYD |
Загрузка ...
|
|
| 5 | 108268 | ФИТИНГ |
Загрузка ...
|
|
| 6 | 173119 | ФИТИНГ |
Загрузка ...
|
|
| 7 | 173139 | ВТУЛКА |
Загрузка ...
|
|
| 8 | 173547 | ШЛАНГ |
Загрузка ...
|
|
| 10 | 173033 | ШЛАНГ |
Загрузка ...
|
|
| 11 | 173034 | ШЛАНГ |
Загрузка ...
|
|
| 12 | 109312 | СОЕДИНЕНИЕ |
Загрузка ...
|
|
| 13 | 173140 | ПЛАСТИНА |
Загрузка ...
|
|
| 14 | 173113 | СТЕРЖЕНЬ |
Загрузка ...
|
|
| 15 | 173091 | ДАТЧИК |
Загрузка ...
|
|
| 16 | 173170 | ОПОРА |
Загрузка ...
|
|
| 17 | 173209 | ОПОРА |
Загрузка ...
|
|
| 18 | 173076 | ОПОРА |
Загрузка ...
|
|
| 19 | 173057 | ОПОРА |
Загрузка ...
|
|
| 20 | 173115 | ОПОРА |
Загрузка ...
|
|
| 21 | 173006 | ОПОРА |
Загрузка ...
|
|
| 22 | 173066 | КЛАПАН СБОРКИ РУЛЕВОГО |
Загрузка ...
|
|
| 23 | 173117 | БОЛТ |
Загрузка ...
|
|
| 24 | 100577 | SAE PLUG |
Загрузка ...
|
|
| 25 | 15903 | FITTING - CONNECTOR HYD |
Загрузка ...
|
|
| 26 | 30282 | FITTING - ELBOW 90° HYD |
Загрузка ...
|
|
| 27 | 173116 | ДАТЧИК |
Загрузка ...
|
|
| 28 | 53157 | ФИТИНГ |
Загрузка ...
|
|
| 29 | 173029 | КЛАПАН |
Загрузка ...
|
|
| 30 | 173118 | КЛАПАН |
Загрузка ...
|
|
| 60 | 21066 | BOLT - RHSN 1/2 NC X 1 GR 5 ZP |
Загрузка ...
|
|
| 61 | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 |
Загрузка ...
|
|
| 62 | 21561 | BOLT - HH 3/8 NC X 15 LG GR 5 ZP |
Загрузка ...
|
|
| 63 | 18638 | WASHER-LOCK |
Загрузка ...
|
|
| 64 | 30470 | БОЛТ |
Загрузка ...
|
|
| 65 | 18723 | BOLT - HH 1/2 NC X 15 LG TFL GR 5 ZP |
Загрузка ...
|
|
| 66 | 21868 | BOLT – round head square neck 1/2 NC X 10 GR 5 ZP |
Загрузка ...
|
|
| 67 | 30307 | БОЛТ |
Загрузка ...
|
|
| 68 | 158722 | БОЛТ |
Загрузка ...
|
|
| 69 | 105197 | ГАЙКА |
Загрузка ...
|
|
| 70 | 158704 | ВИНТ |
Загрузка ...
|
|
| 71 | 18597 | ШАЙБА |
Загрузка ...
|
|
| 72 | 21526 | БОЛТ |
Загрузка ...
|
|
| 73 | 18690 | NUT-HEX LOCK DT 5/16-18 UNC ZP |
Загрузка ...
|
|
| 74 | 20214 | ГАЙКА |
Загрузка ...
|
|
| 75 | 21478 | БОЛТ |
Загрузка ...
|
|
| 76 | 30228 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
