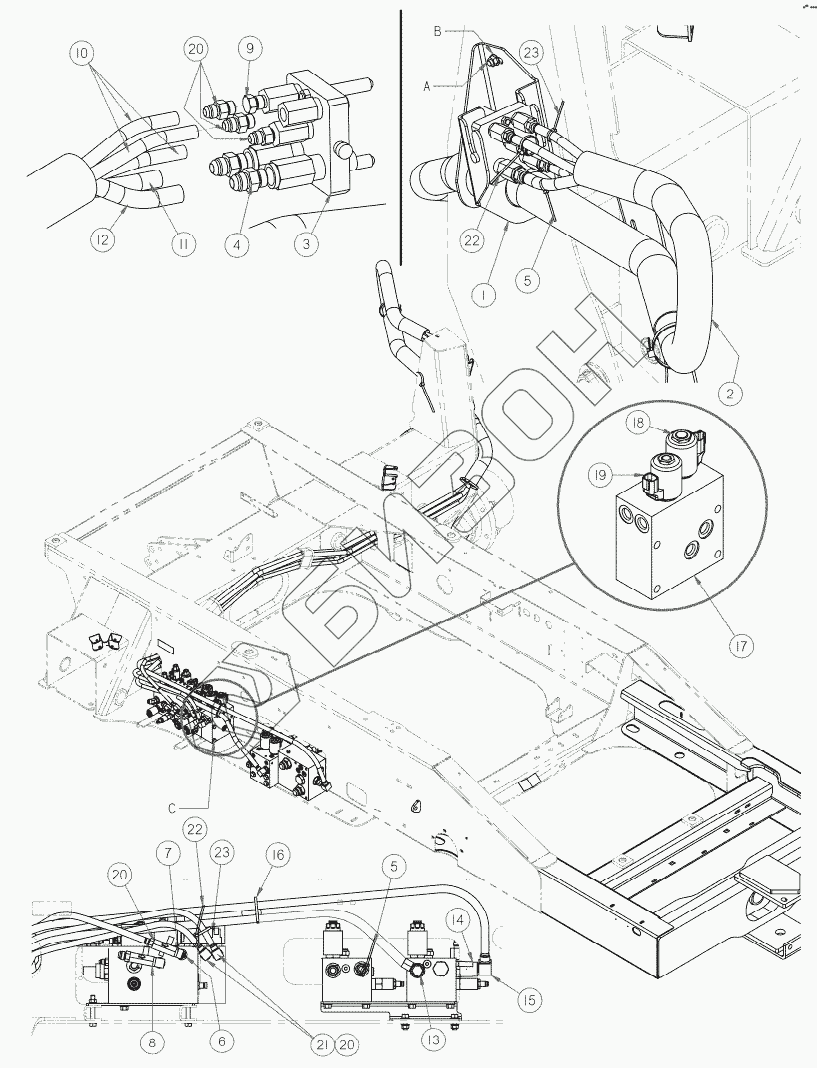

Графический каталог запасных частей к технике: MacDon-M105. Гидравлика мотовила полотняной жатки
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
21
22
22
23
23
A
B
C
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 163120 | SUPPORT-RH HOSES, WELD'T |
Загрузка ...
|
|
| 2 | 110546 | SLEEVE-HOSE |
Загрузка ...
|
|
| 3 | 135238 | COUPLING-MULTI LINK C/W seal kits, cplrs, dowel AND screw kits listed below |
Загрузка ...
|
|
| 111981 | 111981 | SEAL KIT 1/4" COUPLER |
Загрузка ...
|
|
| 111982 | 111982 | SEAL KIT 3/8" COUPLER |
Загрузка ...
|
|
| 111983 | 111983 | SCREW KIT |
Загрузка ...
|
|
| 111984 | 111984 | DOWEL KIT |
Загрузка ...
|
|
| 111985 | 111985 | 3/8" COUPLER-LONG |
Загрузка ...
|
|
| 111986 | 111986 | 1/4" COUPLER |
Загрузка ...
|
|
| 111987 | 111987 | 3/8" COUPLER-SHORT |
Загрузка ...
|
|
| 4 | 21030 | FITTING - CONNECTOR HYD |
Загрузка ...
|
|
| 5 | 40701 | FASTENER-CABLE TIE-YELLOW |
Загрузка ...
|
|
| 6 | 30282 | FITTING - ELBOW 90° HYD |
Загрузка ...
|
|
| 7 | 135015 | FITTING - ADAPTER HYD |
Загрузка ...
|
|
| 8 | 112934 | VALVE |
Загрузка ...
|
|
| 9 | 30994 | PLUG- HEX CW O-RING |
Загрузка ...
|
|
| 10 | 110544 | HOSE-HYD |
Загрузка ...
|
|
| 11 | 110542 | HOSE-HYD |
Загрузка ...
|
|
| 12 | 110543 | HOSE-HYD |
Загрузка ...
|
|
| 13 | 21801 | FITTING - ELBOW 90° HYD |
Загрузка ...
|
|
| 14 | 135364 | FITTING - ADAPTER HYD |
Загрузка ...
|
|
| 15 | 30556 | FITTING - ELBOW 90° HYD |
Загрузка ...
|
|
| 16 | 21763 | FASTENER - CABLE TIE BLACK |
Загрузка ...
|
|
| 17 | 110575 | ASSY-AUX LIFT VALVE BLOCK (REEL FORE AFT-DWA) |
Загрузка ...
|
|
| 163142 | 163142 | VALVE-SOLENOID |
Загрузка ...
|
|
| 49846 | 49846 | SEAL KIT |
Загрузка ...
|
|
| 163156 | 163156 | FITTING |
Загрузка ...
|
|
| 163191 | 163191 | NUT-SPECIAL |
Загрузка ...
|
|
| 163160 | 163160 | SEAL KIT |
Загрузка ...
|
|
| 163143 | 163143 | SOLENOID VALVE |
Загрузка ...
|
|
| 163155 | 163155 | SOLENOID COIL |
Загрузка ...
|
|
| 163154 | 163154 | SOLENOID COIL |
Загрузка ...
|
|
| 18 | 163191 | NUT-SPECIAL |
Загрузка ...
|
|
| 163160 | 163160 | SEAL KIT |
Загрузка ...
|
|
| 163143 | 163143 | SOLENOID VALVE |
Загрузка ...
|
|
| 19 | 163154 | SOLENOID COIL |
Загрузка ...
|
|
| 163142 | 163142 | VALVE-SOLENOID |
Загрузка ...
|
|
| 49846 | 49846 | SEAL KIT |
Загрузка ...
|
|
| 163155 | 163155 | SOLENOID COIL |
Загрузка ...
|
|
| 20 | 15903 | FITTING - CONNECTOR HYD |
Загрузка ...
|
|
| 21 | 106717 | FITTING - ELBOW 90° HYD |
Загрузка ...
|
|
| 22 | 40702 | FASTENER-CABLE TIE RED |
Загрузка ...
|
|
| 23 | 49227 | FASTENER-CABLE TIE GREEN |
Загрузка ...
|
|
| A | 19965 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP |
Загрузка ...
|
|
| B | 30228 | Гайка |
Загрузка ...
|
|
| C | 21568 | BOLT - HH 3/8 NC X 30 LG GR 5 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
